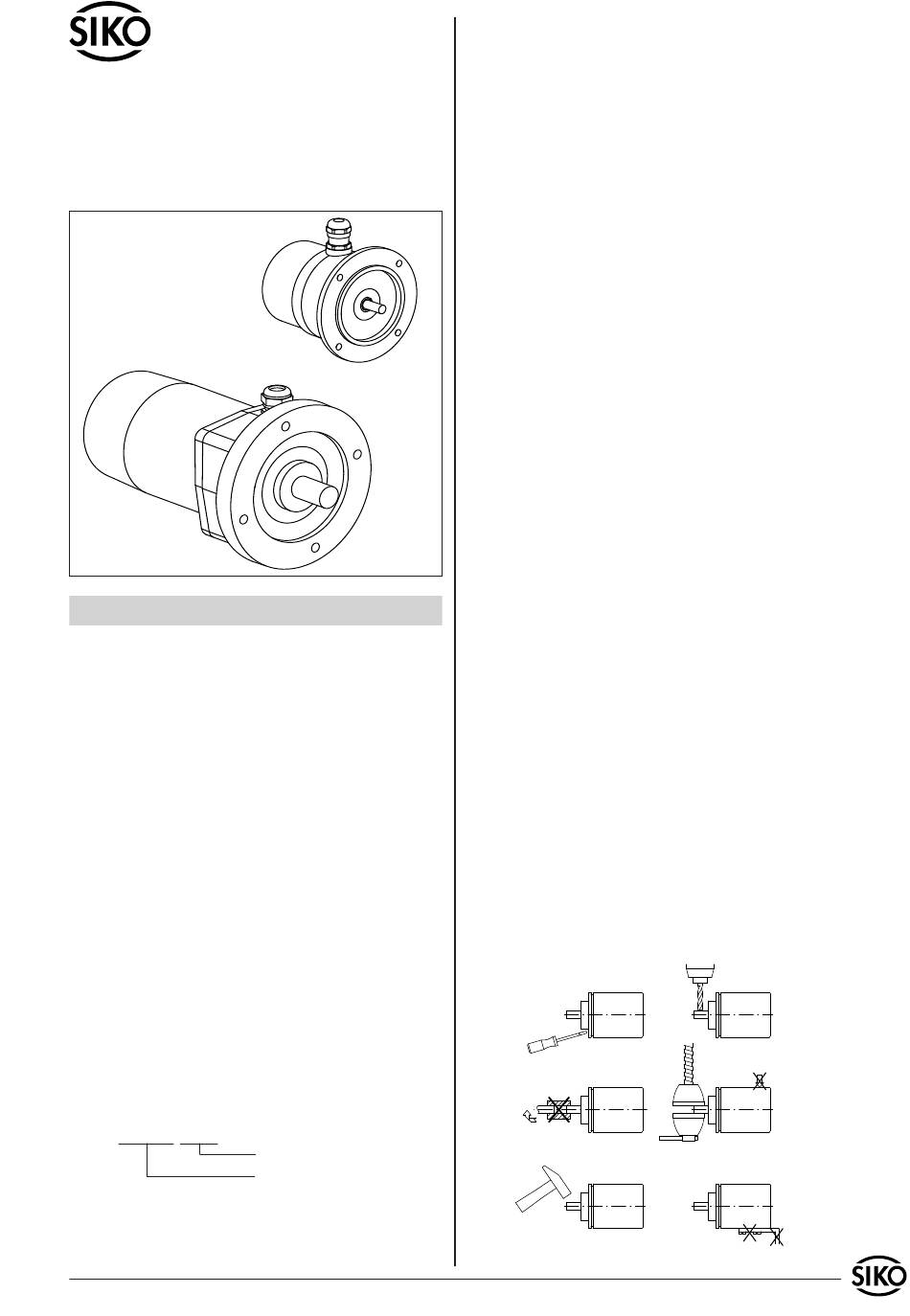

Benutzerinformation
GP03/1
GP04/1
Getriebepotentiometer
GP03/1
GP04/1
DEUTSCH
1. Gewährleistungshinweise
•
Lesen Sie vor der Montage und der Inbetriebnahme
dieses Dokument sorgfältig durch. Beachten Sie zu
Ihrer eigenen Sicherheit und der Betriebssicherheit
alle Warnungen und Hinweise.
•
Ihr Produkt hat unser Werk in geprüftem und be-
triebsbereitem Zustand verlassen. Für den Betrieb
gelten die angegeben Spezifikationen und die
Angaben auf dem Typenschild als Bedingung.
•
Garantieansprüche gelten nur für Produkte der
Firma SIKO GmbH. Bei dem Einsatz in Verbindung
mit Fremdprodukten besteht für das Gesamtsystem
kein Garantieanspruch.
•
Reparaturen dürfen nur im Werk vorgenommen
werden. Für weitere Fragen steht Ihnen die Firma
SIKO GmbH gerne zur Verfügung.
2. Identifikation
Das Typenschild zeigt den Gerätetyp mit Varianten-
nummer. Die Lieferpapiere ordnen jeder Varianten-
nummer eine detaillierte Bestellbezeichnung zu.
z.B.
GP03/1-0023
3. Kurzbeschreibung

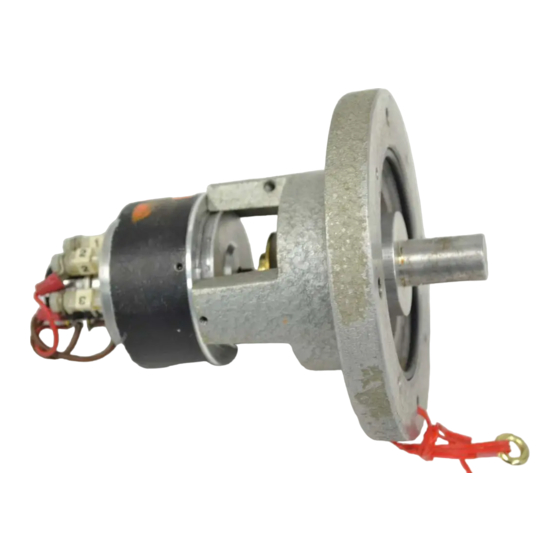

Die Getriebepotentiometer zeichnen sich durch ro-
buste Konstruktion und kompakte Bauform aus.
GP03/1; GP04/1
Datum 29.10.2009
Varianten-Nr.
Geräte-Typ
Durch die Kombination von Getriebe und Poten-
tiometer wird der mechanische Drehwinkel der 1-
oder 10-Wendel-Potentiometer dem zu messenden
Bereich angepaßt. Eine Rutschkupplung zwischen
Getriebe und Potentiometer verhindert die mecha-
nische Zerstörung des Potentiometers beim Über-
fahren des Endanschlags (nur bei 10-Wendel-Poten-
tiometer, das 1-Wendel-Potentiometer hat keinen
Endanschlag).
Die Getriebepotentiometer sind wahlweise mit
einem Messwertwandler ausgerüstet. Die Wider-
standswerte der Potentiometerstellung werden in
einen Ausgangsstrom von 4...20mA oder eine Aus-
gangsspannung 0...10V umgewandelt. Dies ermög-
licht eine Übertragung des Messwerts unabhängig
vom Widerstand der Übertragungsleitung.
4. Montagehinweise
Gehen Sie sorgfältig mit dem Geber um. Es handelt
sich um ein Präzisionsmessgerät. Folgende Punkte
führen unverzüglich zum Verfall der Garantie:
•
Zerlegen oder Öffnen des Gebers (soweit dies
nicht in dieser Benutzerinformation beschrieben
wird).
•
Unsachgemäße Kupplung der Geberwelle z.B. mit
steifen Kupplungen, die zu große Kräfte auf die
Lagerung der Geberwelle erzeugen. Verwenden Sie
bei Vollwellengebern die SIKO-Ausgleichskupplung
Typ AK18.
•
Schläge auf das Gehäuse und die Welle beschä-
digen den Geber bzw. innere Teile und sind nicht
zulässig.
•
Mechanische Bearbeitung der Welle, des Flansches
oder Gehäuses (Bohren, Fräsen, usw.). Hierdurch
kann es zu schweren Beschädigungen der inneren
Teile des Gebers kommen.
•
Unzulässige axiale oder radiale Belastung der
Welle.
•
Unsachgemäße Befestigung des Gebers.
Was Sie nicht tun sollten
Art.Nr. 83828
Änd. Stand 324/09
1
