Ausschnittmasse
Reglerkombination
Siemens
Building Technologies
2.1.4

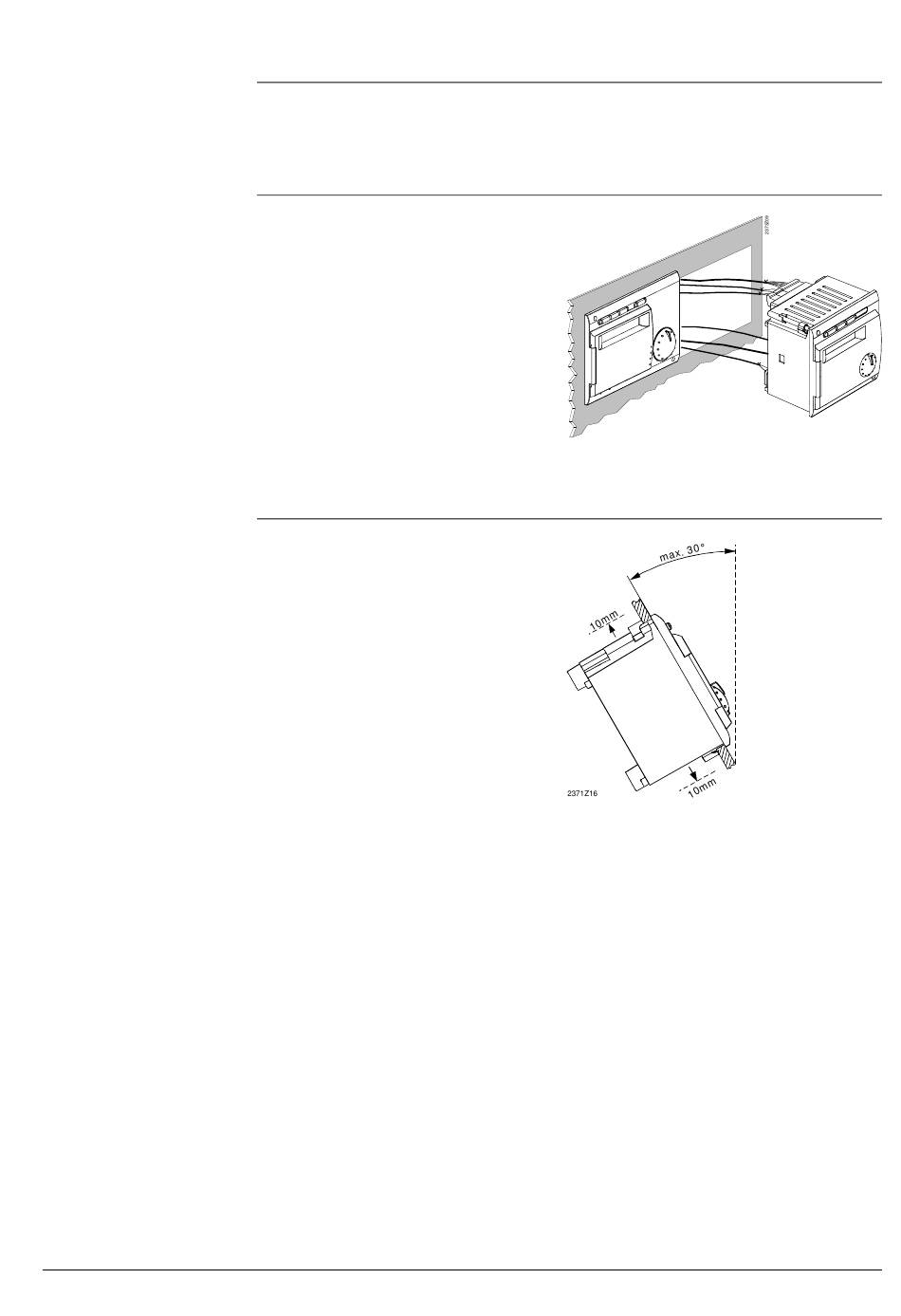

Vorgesehener Ausschnitt
• Das Gerät wird mit 91 x 137 mm Einbaumass hergestellt.
• Durch die Frontabmessung entsteht jedoch ein Rastermass von 144 mm.
• Es ist möglich, das Gerät in Frontplatten mit unterschiedlichen Dicken einzubauen.
Die Montagemechanik ermöglicht es,
mehrere Geräte nebeneinander in einem
Ausschnitt anzuordnen. Dazu muss
lediglich die Öffnung um die
entsprechende Gerätebreite vergrössert
werden.
Siehe dazu auch im Stichwort-
verzeichnis unter "Massbilder".
2.1.5
Einbaulage
Damit keine Überhitzung im Gerät
entstehen kann, darf die Neigung
höchstens 30° betragen und muss eine
Freizone von 10 mm an den
Kühlschlitzen eingehalten werden.
Dadurch kann die entstehende
Eigenerwärmung im Gerät durch die
Luftzirkulation abfliessen.
Basisdokumentation RVA53.140
Handhabung
13/140
CE1P2377D
08.01.2009
