6. Τοποθετήστε το εκχειλωτικό επάνω στον κώνο
εκχείλωσης.
7. Γυρίστε δεξιόστροφα τη χειρολαβή του
εκχειλωτικού μέχρι την πλήρη εκχείλωση του
σωλήνα. Κάντε εκχείλωση σύμφωνα με τις
διαστάσεις που παρουσιάζονται στον πίνακα 7.3.
Πίνακας 7.3: ΕΠΕΚΤΑΣΗ ΣΩΛΗΝΩΣΗ ΠΕΡΑ
ΑΠΟ ΤΟΝ ΕΚΧΕΙΛΩΤΙΚΟ ΚΩΝΟ
Διάμετρος
Ροπή σύσφιξης
σωλήνα
18-20N.m
Ø 6.4
(183-204kgf.cm)
25-26 N.m
Ø 9.5
(255-265 kgf.cm)
35-36 N.m
Ø 12.7
(357-367 kgf.cm)
45-47 N.m
Ø 15.9
(459-480 kgf.cm)
65-67 N.m
Ø 19.1
(663-683 kgf.cm)
75-85N.m
Ø 22
(765-867 kgf.cm)
8. Αφαιρέστε το εκχειλωτικό και τον κώνο
εκχείλωσης, στη συνέχεια επιθεωρήστε το
άκρο του σωλήνα εάν υπάρχουν ρωγμές και αν
είναι ομοιόμορφη η εκχείλωση.
Βήμα 4: Συνδέστε τους σωλήνες
Συνδέστε τους χαλκοσωλήνες πρώτα στην
εσωτερική μονάδα, στη συνέχεια συνδέστε
στην εξωτερική μονάδα. Θα πρέπει αρχικά
να συνδέστε το σωλήνα χαμηλής πίεσης, στη
συνέχεια το σωλήνα υψηλής πίεσης.
1. Κατά τη σύνδεση των ρακόρ, απλώστε ένα
λεπτό στρώμα λαδιού για ψυκτικούς σωλήνες
στα κωνικά άκρα των σωλήνων.
2. Ευθυγραμμίστε τα κέντρα των δύο σωλήνων
που θα συνδέσετε.

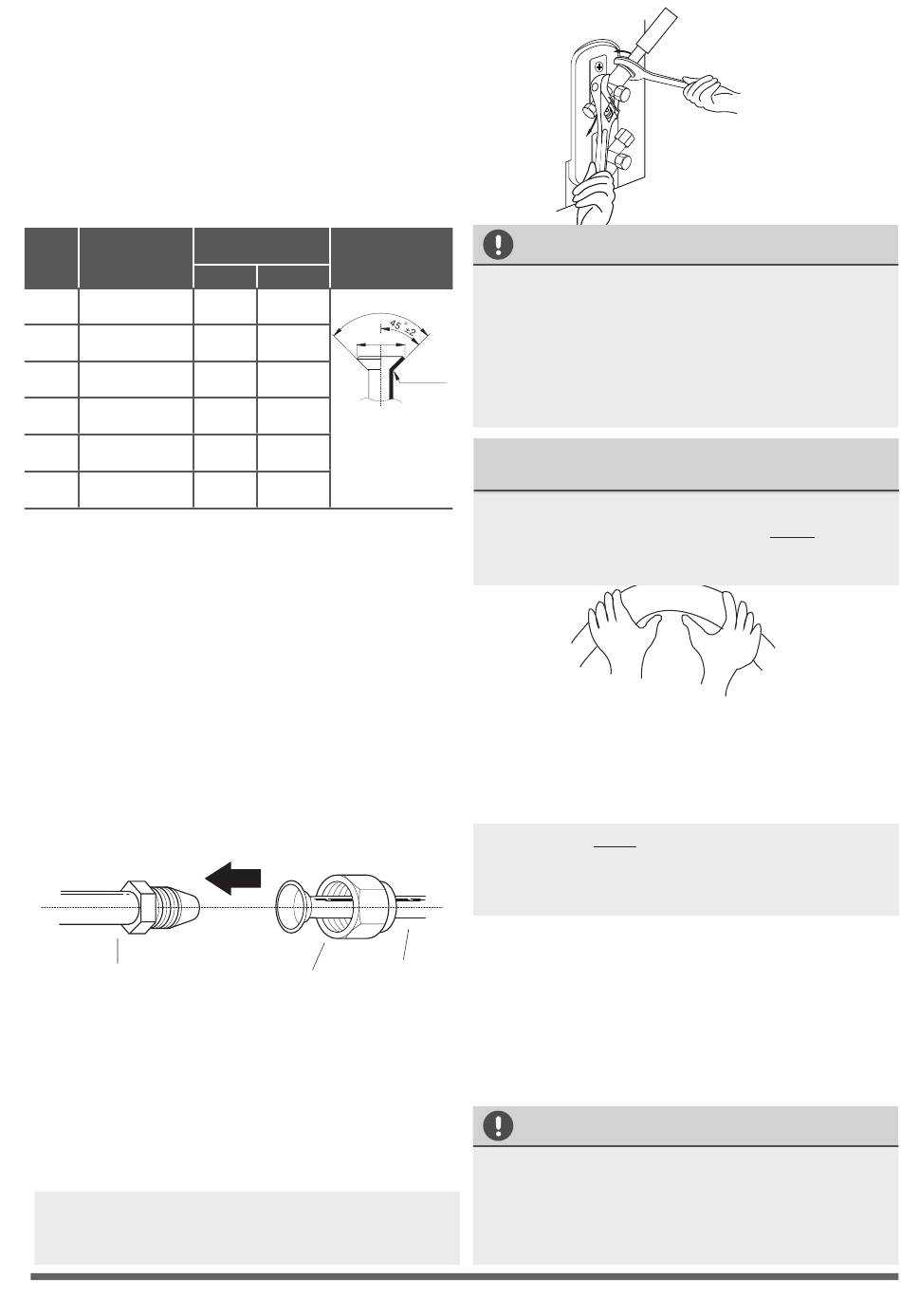

Eικ. 7.10
Σωλήνωση
εσωτερικής
μονάδας
3. Σφίξτε το ρακόρ όσο το δυνατόν πιο σφικτά με
το χέρι.
4. Συγκρατήστε το παξιμάδι με πολύγωνο κλειδί
επάνω στη σωλήνωση της μονάδας.
5. Κρατήστε σταθερά το παξιμάδι,
χρησιμοποιήστε δυναμόκλειδο για να σφίξετε
το ρακόρ σύμφωνα με τις τιμές ροπής στον
πίνακα 7.3.
ΣΗΜΕΙΩΣΗ: Χρησιμοποιήστε τόσο το πολύγωνο
κλειδί όσο και δυναμόκλειδο κατά τη σύνδεση ή
αποσύνδεση σωλήνων προς/από τη μονάδα.
ƒΣελίδα 20 Page 20
ƒ „
„
Διάσταση εκχείλωσης (A)
Σχήμα κωνικής
(μονάδα: mm/Inch)
σύνδεσης
Min. Max .
8.4/0.33 8.7/0.34 90 ° ± 4
13.2/0.52 13.5/0.53
16.2/0.64 16.5/0.65
19.2/0.76 19.7/0.78
Eικ. 7.9
23.2/0.91 23.7/0.93
26.4/1.04 26.9/1.06
Κωνικό παξιμάδι
(ρακόρ)
ΠΡΟΣΟΧΗ
• Φροντίστε να τυλίξετε τη μόνωση γύρω από την
σωλήνωση. Η απευθείας επαφή με γυμνό σωλήνα
μπορεί να προκαλέσει εγκαύματα ή κρυοπαγήματα.
A
• Βεβαιωθείτε ότι ο σωλήνας έχει συνδεθεί σωστά.
Τυχόν υπερβολικό σφίξιμο μπορεί να προκαλέσει
R0.4~0.8
βλάβη στο διευρυμένο στόμιο και υπερβολικά
ασθενής σύσφιγξη να συντελέσει σε διαρροή.
ΣΗΜΕΙΩΣΗ ΓΙΑ ΤΗΝ ΕΛΑΧΙΣΤΗ ΑΚΤΙΝΑ
ΚΑΜΨΗΣ
Λυγίστε προσεκτικά τη σωλήνωση στο μέσον
με βάση το παρακάτω διάγραμμα. ΜΗΝ
λυγίζετε τις σωληνώσεις περισσότερο από 90° ή
περισσότερες από 3 φορές.
Λυγίστε το
σωλήνα με τον
αντίχειρα
6. Μετά τη σύνδεση των χαλκοσωλήνων στην
εσωτερική μονάδα, τυλίξτε το καλώδιο ρεύματος,
το καλώδιο σήματος και τη σωλήνωση μαζί με
ταινία καλλωπισμού.
ΣΗΜΕΙΩΣΗ: ΜΗΝ συστρέφετε το καλώδιο σήματος
με τα άλλα καλώδια. Όταν δένετε σε δεσμίδα τα
παραπάνω, μην συστρέφετε και μη διασταυρώνετε
το καλώδιο σήματος με οποιοδήποτε άλλο καλώδιο.
7. Περάστε αυτή τη δεσμίδα διαμέσου του τοίχου
και συνδέστε την με την εξωτερική μονάδα.
8. Μονώστε όλες τις σωληνώσεις,
Σωλήνας
συμπεριλαμβανομένων των βαλβίδων της
εξωτερικής μονάδας.
9. Ανοίξτε τις βαλβίδες διακοπής της εξωτερικής
μονάδας για να ξεκινήσετε τη ροή του ψυκτικού
μεταξύ της εσωτερικής και της εξωτερικής
μονάδας.
ΠΡΟΣΟΧΗ
Βεβαιωθείτε ότι δεν υπάρχει διαρροή ψυκτικού
μετά την ολοκλήρωση της εργασίας εγκατάστασης.
Εάν υπάρχει διαρροή ψυκτικού, αερίστε αμέσως το
χώρο και εκκενώστε το σύστημα (συμβουλευθείτε
την ενότητα Εκκένωση αέρα αυτού του εγχειριδίου).
Eικ. 7.11
ελάχ. ακτίνα 10cm (3.9")
Eικ. 7.12
