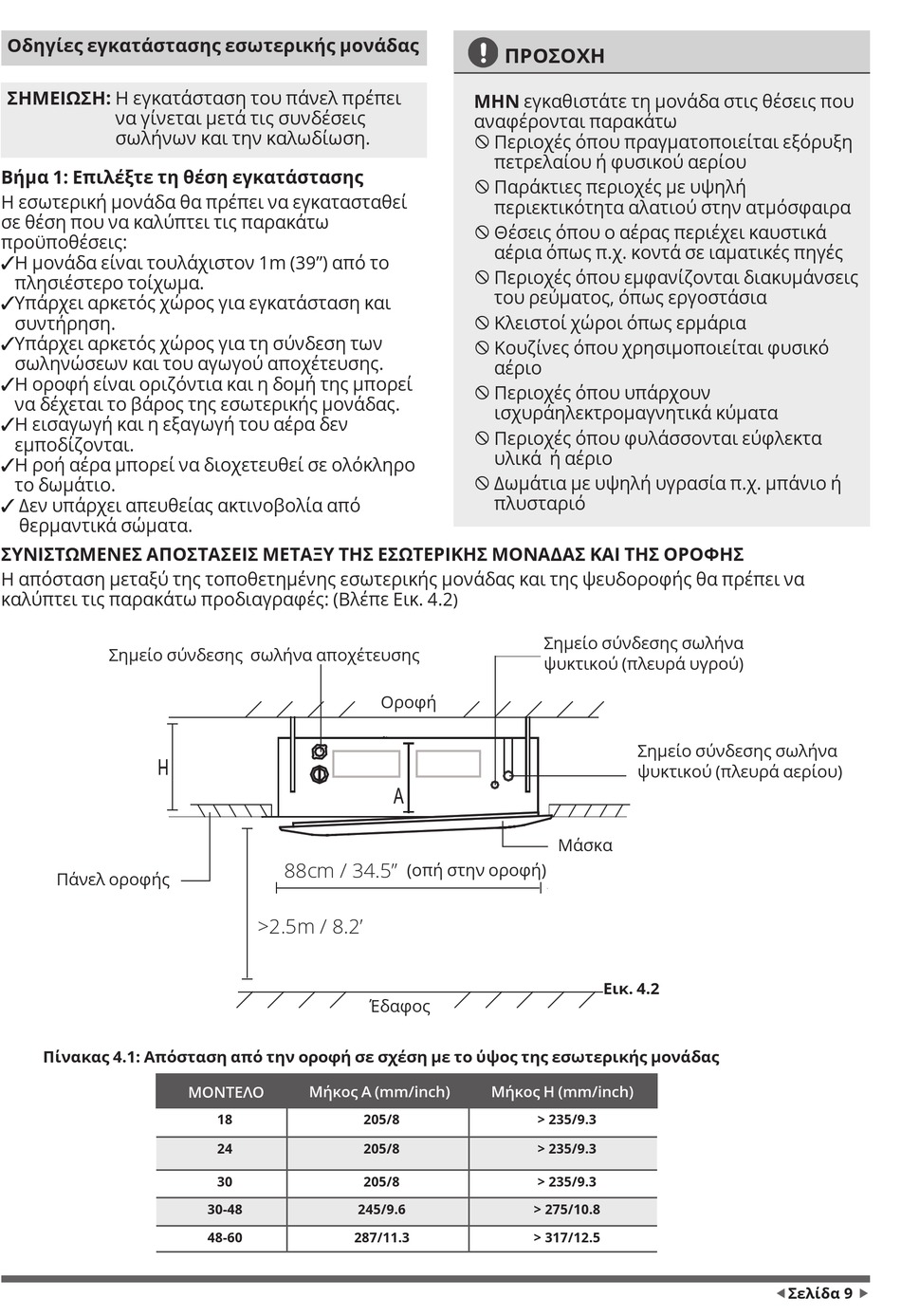

Οδηγίες εγκατάστασης εσωτερικής μονάδας
ΣΗΜΕΙΩΣΗ: Η εγκατάσταση του πάνελ πρέπει
να γίνεται μετά τις συνδέσεις
σωλήνων και την καλωδίωση.
Βήμα 1: Επιλέξτε τη θέση εγκατάστασης
Η εσωτερική μονάδα θα πρέπει να εγκατασταθεί
σε θέση που να καλύπτει τις παρακάτω
προϋποθέσεις:
✓ Η μονάδα είναι τουλάχιστον 1m (39") από το
πλησιέστερο τοίχωμα.
✓ Υ πάρχει αρκετός χώρος για εγκατάσταση και
συντήρηση.
✓ Υ πάρχει αρκετός χώρος για τη σύνδεση των
σωληνώσεων και του αγωγού αποχέτευσης.
✓ Η οροφή είναι οριζόντια και η δομή της μπορεί
να δέχεται το βάρος της εσωτερικής μονάδας.
✓ Η εισαγωγή και η εξαγωγή του αέρα δεν
εμποδίζονται.
✓ Η ροή αέρα μπορεί να διοχετευθεί σε ολόκληρο
το δωμάτιο.
✓ Δ εν υπάρχει απευθείας ακτινοβολία από
θερμαντικά σώματα.
ΣΥΝΙΣΤΩΜΕΝΕΣ ΑΠΟΣΤΑΣΕΙΣ ΜΕΤΑΞΥ ΤΗΣ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ ΚΑΙ ΤΗΣ ΟΡΟΦΗΣ
Η απόσταση μεταξύ της τοποθετημένης εσωτερικής μονάδας και της ψευδοροφής θα πρέπει να
καλύπτει τις παρακάτω προδιαγραφές: (Βλέπε Εικ. 4.2
Σημείο σύνδεσης σωλήνα αποχέτευσης
Πάνελ οροφής
Πίνακας 4.1: Απόσταση από την οροφή σε σχέση με το ύψος της εσωτερικής μονάδας
88cm / 34.5"
>2.5m / 8.2'
Μήκος A (mm/inch)
ΜΟΝΤΕΛΟ
18
24
30
30-48 245/9.6
48-60 287/11.3
ΠΡΟΣΟΧΗ
ΜΗΝ εγκαθιστάτε τη μονάδα στις θέσεις που
αναφέρονται παρακάτω
X Περιοχές όπου πραγματοποιείται εξόρυξη
πετρελαίου ή φυσικού αερίου
X Παράκτιες περιοχές με υψηλή
περιεκτικότητα αλατιού στην ατμόσφαιρα
X Θέσεις όπου ο αέρας περιέχει καυστικά
αέρια όπως π.χ. κοντά σε ιαματικές πηγές
X Περιοχές όπου εμφανίζονται διακυμάνσεις
του ρεύματος, όπως εργοστάσια
X Κλειστοί χώροι όπως ερμάρια
X Κουζίνες όπου χρησιμοποιείται φυσικό
αέριο
X Περιοχές όπου υπάρχουν
ισχυράηλεκτρομαγνητικά κύματα
X Περιοχές όπου φυλάσσονται εύφλεκτα
υλικά ή αέριο
X Δωμάτια με υψηλή υγρασία π.χ. μπάνιο ή
πλυσταριό
)
Οροφή
(οπή στην οροφή)
Έδαφος
Μήκος Η (mm/inch)
205/8
205/8
205/8
> 275/10.8
> 317/12.5
Σημείο σύνδεσης σωλήνα
ψυκτικού (πλευρά υγρού)
Σημείο σύνδεσης σωλήνα
ψυκτικού (πλευρά αερίου)
Μάσκα
Eικ. 4.2
> 235/9.3
> 235/9.3
> 235/9.3
