Arbeitsstellung; Transportstellung - Posch Splitmaster 26 Betriebsanleitung

Arbeitsstellung:

Der Hubzylinder der Hebevorrichtung muss ausgefahren werden, damit die
Hebevorrichtung nach entriegeln des Federriegels nicht selbstständig zu Boden schwenkt.
▪ Den Federriegel ziehen und die Hebevorrichtung nach vorne klappen.
▪ Den Steuerhebel für die Hebevorrichtung ziehen, die Hebevorrichtung senkt sich ab.

Transportstellung:

▪ Die Hebevorrichtung nach oben schwenken und mit dem Federriegel fixieren.
▪ Anschließend den Hubzylinder der Hebevorrichtung einfahren, damit die Kolbenstange
geschützt wird.

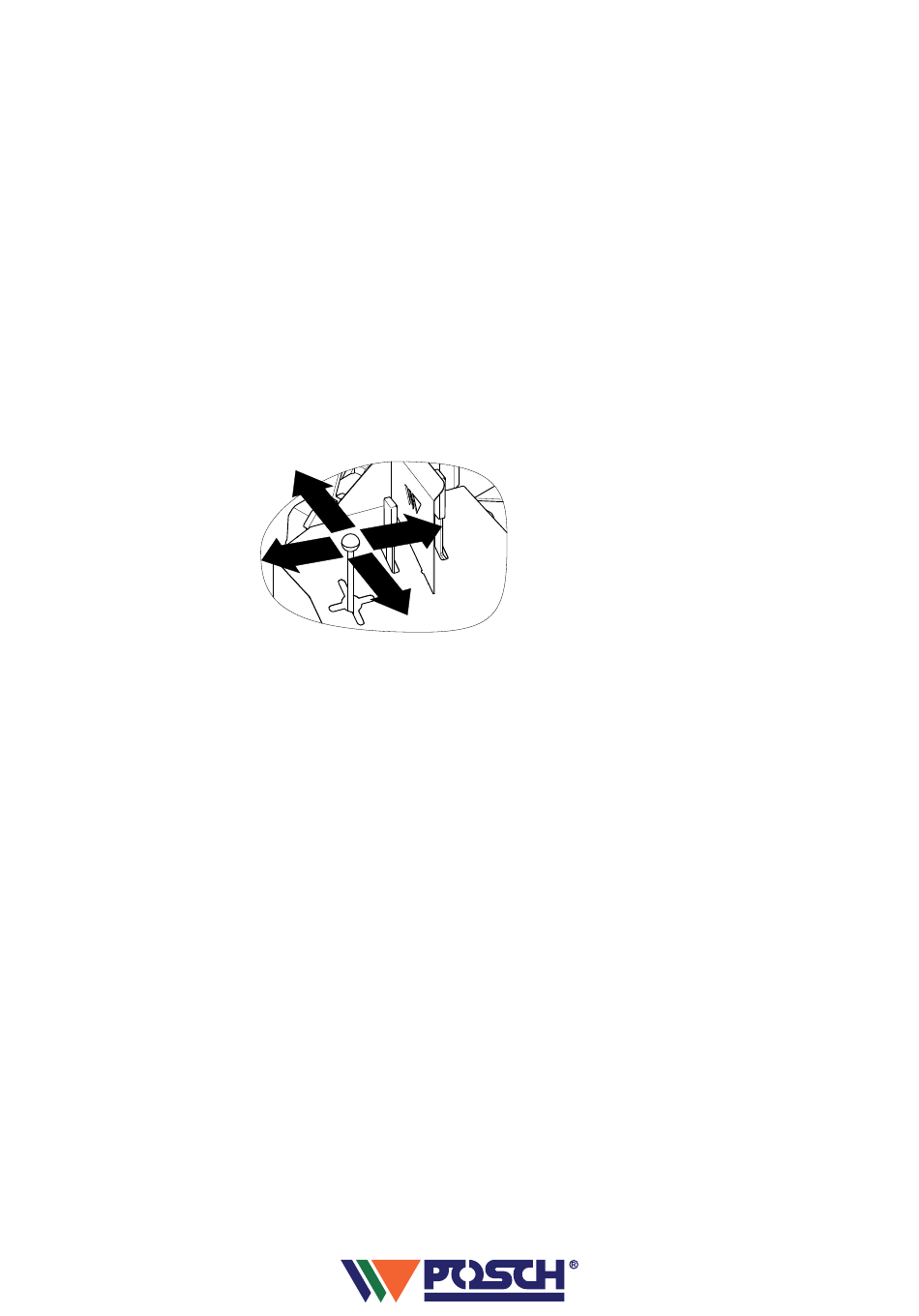

Bedienung:
I
Stellung „I"
Wenn der Steuerhebel in Stellung „I" gebracht wird, hebt sich die Hebevorrichtung.
Stellung „II"
Wenn der Steuerhebel in Stellung „II" gebracht wird, senkt sich die Hebevorrichtung.
II
Bedienung
21
