Sonderausrüstung
10 Sonderausrüstung
10.1 Größere Holzlänge (V)
Ausführung für Holzstämme bis 100 cm Länge.

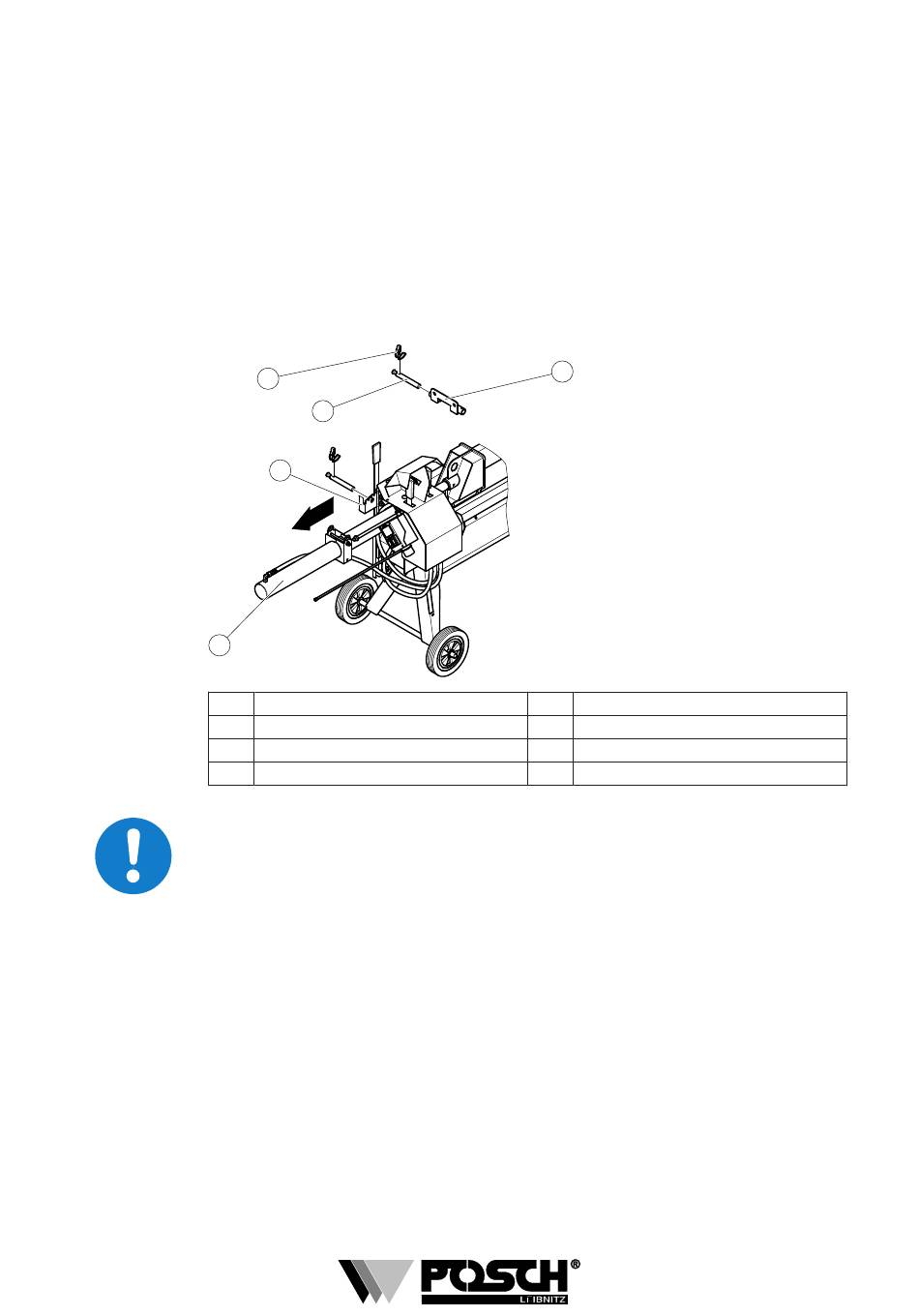

Arbeitsstellung:

Die Maschine wird mit eingezogenen Zylinder ausgeliefert.
Vor dem Spaltvorgang muss der Zylinder in Arbeitsstellung gebracht werden.
4
1
2
3
4
Achten Sie beim Aus- und Einfahren des Zylinders darauf, dass die Hydraulikschläuche
nicht eingeklemmt werden.
▪ Den Rohrklappstecker am Absteckbolzen entfernen.
▪ Den Absteckbolzen durch das Rastenblech aus der Klemmschelle herausziehen.
▪ Den Zylinder mit der Hand so weit herausziehen, bis der Zylinderflansch am Gestell
ansteht.
▪ Den Zylinder mit dem Absteckbolzen fixieren und mit dem Rohrklappstecker sichern.

Transportstellung:

▪ Das Druckstück ganz einfahren.
▪ Den Verstellhebel - Spaltmesser ganz nach rechts stellen.
▪ Den Rohrklappstecker am Absteckbolzen entfernen.
▪ Den Absteckbolzen am Zylindergegenlager herausziehen.
▪ Den Zylinder mit der Hand so weit hineinschieben, bis die Absteckbohrung der
Klemmschelle mit der am Rastenblech übereinstimmt.
▪ Den Zylinder mit dem Absteckbolzen fixieren und mit dem Rohrklappstecker sichern.
32
1
2
3
Rohrklappstecker
Absteckbolzen
Rastenblech
Klemmschelle
5
5 Zylinder
6 Druckstück
7 Verstellhebel - Spaltmesser
8 Zylindergegenlager
