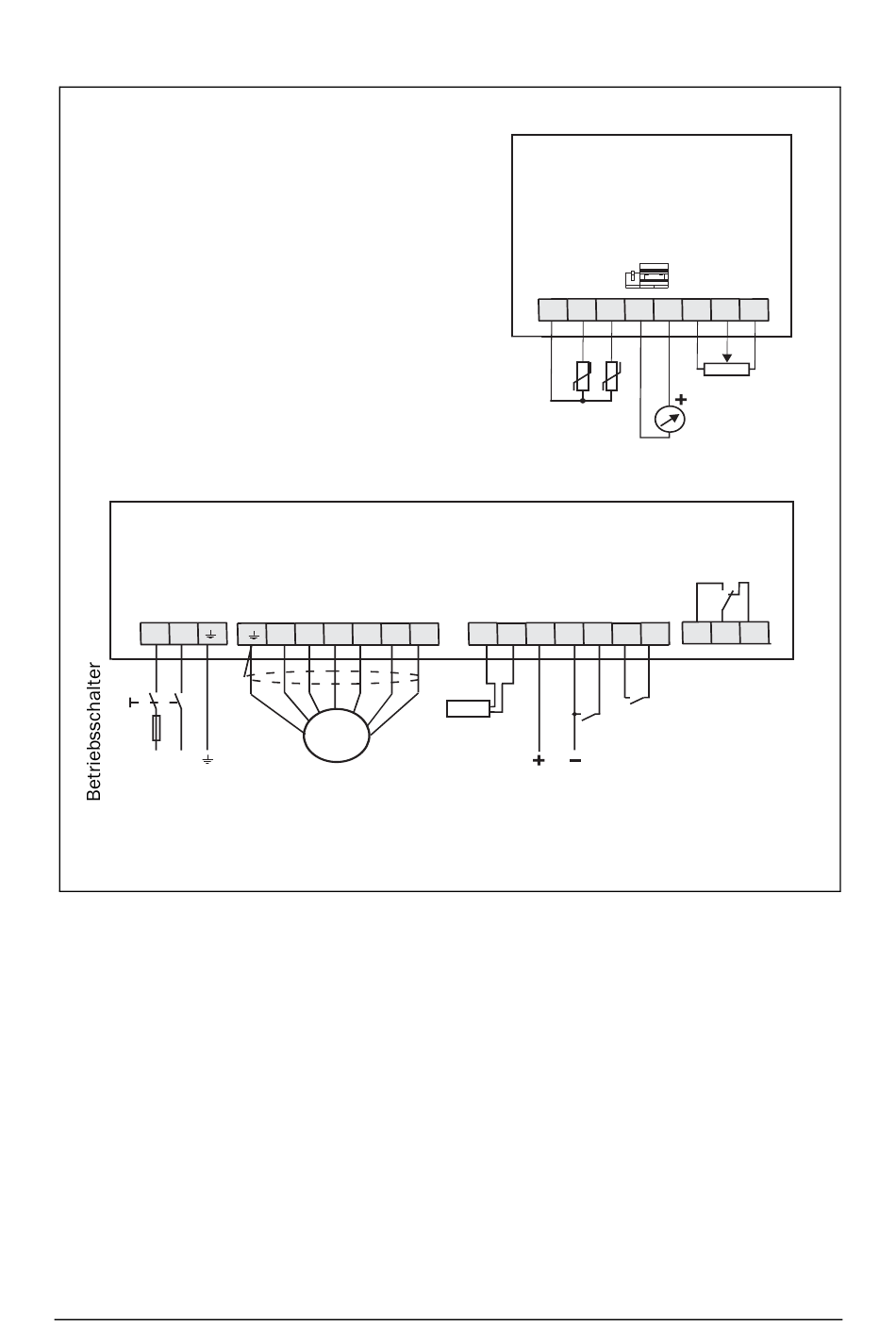

Fig. 5 Anschlussplan
2.2.6

Wahl der max. Drehzahl

Die maximale Drehzahl kann auf 80 % (200 U/min) oder 60 % (150 U/min)
begrenzt werden. Diese Funktion ist vor allem für Rotoren mit einem Durch-
messer unter 1,3 m gedacht und/oder bei Anwendung grösserer Riemenschei-
ben.
Emotron AB 01-3333-02r2
Kälterückgewinnung
51-52 Aussenluftfühler
51-53 Abluftfühler
1 2 3 4 5 6
M
Rotations-
geber
Zusätzliche Leiterplatte
im E-Modell
I U
51 52 53 54 55 56 57
Analoges Ausgangssignal
0–10 V/20 mA
Alarmrelais
42-43 bei Alarm
geschlossen
31 32 33 34 35 36 37
Prioritätsschalter
Steuersignal
J1
58
Potentiometer-
steuerung
41 42 43
Kälterückge-
winnung
Installation 11
