2.1.1 Geber für Rotationswächter
Der Magnet des Rotationsgebers ist am Umfangsblech des Wärmetauschers fest-
zuschrauben. Besteht das Umfangsblech aus magnetischem Werkstoff, ist eine
Isolierung zwischen Magnet und Umfangsblech anzubringen. Der Rotationsge-
ber ist so anzubringen, dass der Magnet einen Abstand von 5–8 mm einhält,
siehe unten.
HINWEIS: Magnet und Rotationsgeber dürfen nicht montiert werden, wenn
RotoSens verwendet wird. In diesem Fall werden der integrierte elektroni-
sche Rotationssensor und der DIP-Schalter 4 verwendet. Zur Anzeige der
Rotorgeschwindigkeit muss ein externer Sensor verwendet werden (gilt für
Modell E).
Rotor des
Wärmetauschers

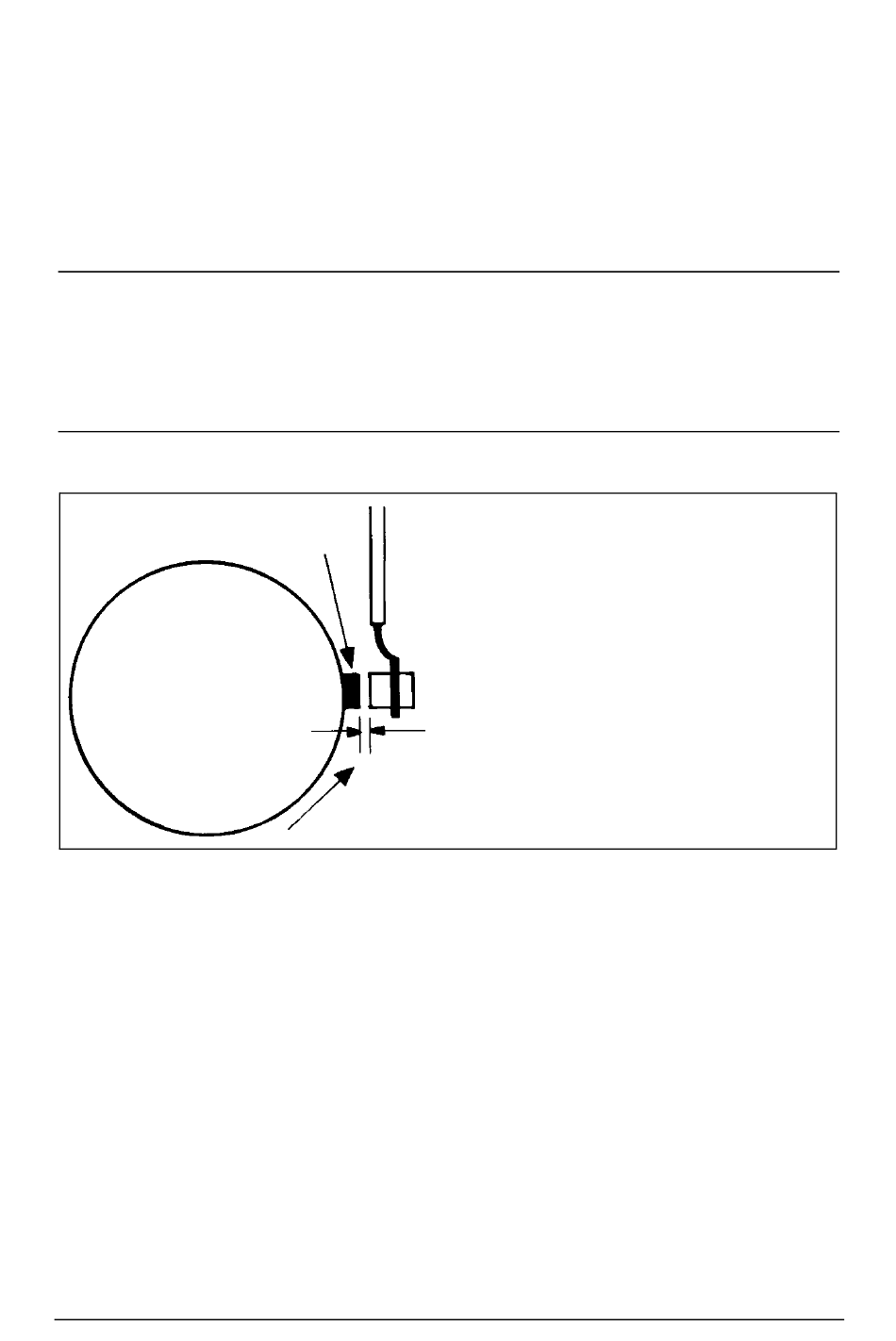

Fig. 2 Montage des Rotationsgebers
6 Installation
Magnet
Wärmetauschers
5-8 mm
