COMPACT 3.0
FR
Attention! Ne pas inverser les polarités dans la connexion de l'alimentation à l'équipement. Si cela se
produisait, la plaque ne s'allumerait pas, l'équipement ne fonctionnerait pas et des dommages irréparables
se produiraient sur les modules des compresseurs.
Souffleur
centrifuge
Câblage communication
Az Bleu
N Noir
R Rouge
V Vert
B Blanc
A Jaune
Na Orange
M Marron
Commande
électronique
compresseur
2 Compresseur
AVERTISSEMENT IMPORTANT!
Contrôle
électronique
Batterie
54

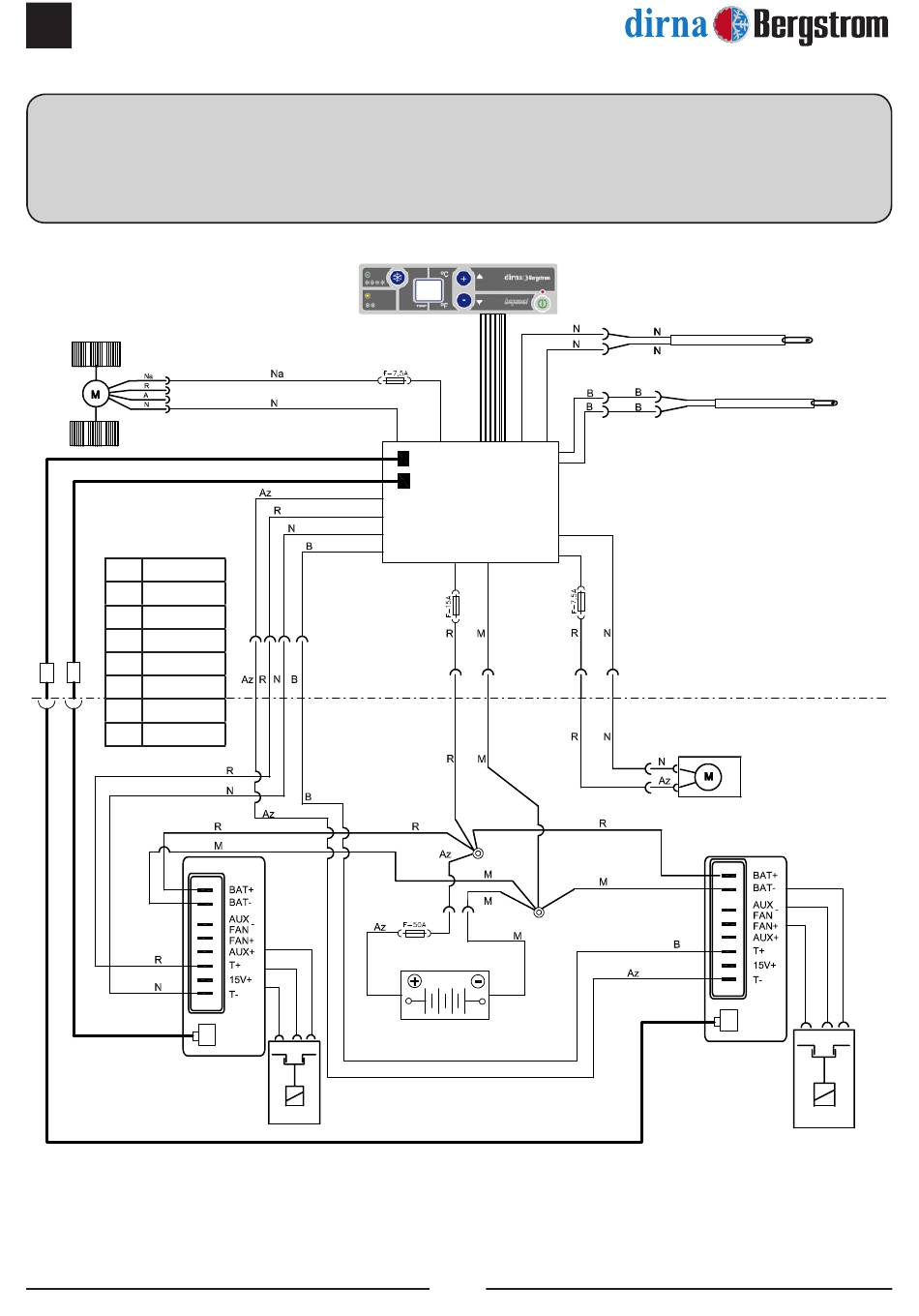

Câblage electrique
Capteur
d'air de retour
Capteur
antigel
Ventilateur du
condenseur
Commande
électronique
compresseur
1 Compresseur
®
