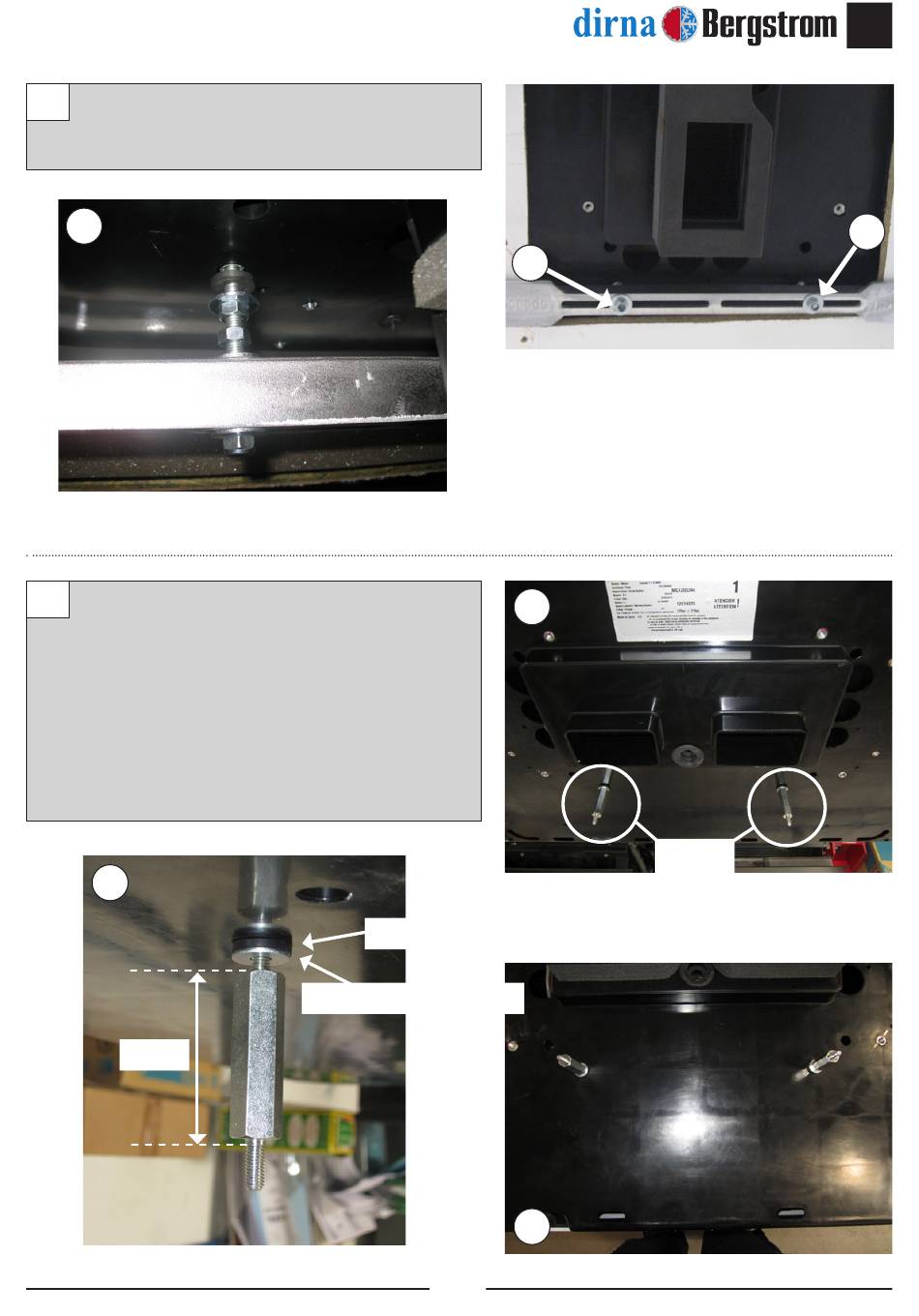

8 Befestigungsauflagen (2) mit einer Unterlegschei-
be (1) und einer Autobloc-Mutter (1) M8 einlegen,
jedoch ohne anzuziehen.
8
9 Zwei (2) Unterlegscheiben Ø 6 aus Gummi, zwei (2)
flache Unterlegscheiben Ø 6 Breitflansch auf dem
Sechskantprofil L = 50 anbringen. Anschließend
das Sechskantprofil zusammenpressen, bis die
Unterlegscheibe aus Gummi leicht eingedrückt ist.
Hinweis: Die Sechskantprofile müssen am
rückseitigen Ende des Gerätes angeschraubt
werden. Gemäß Abbildung (Aufnahme)
9
L=50
Gummiunterlegscheibe
Breitflanschunterlegscheiben
