COMPACT 3.0
ES
13

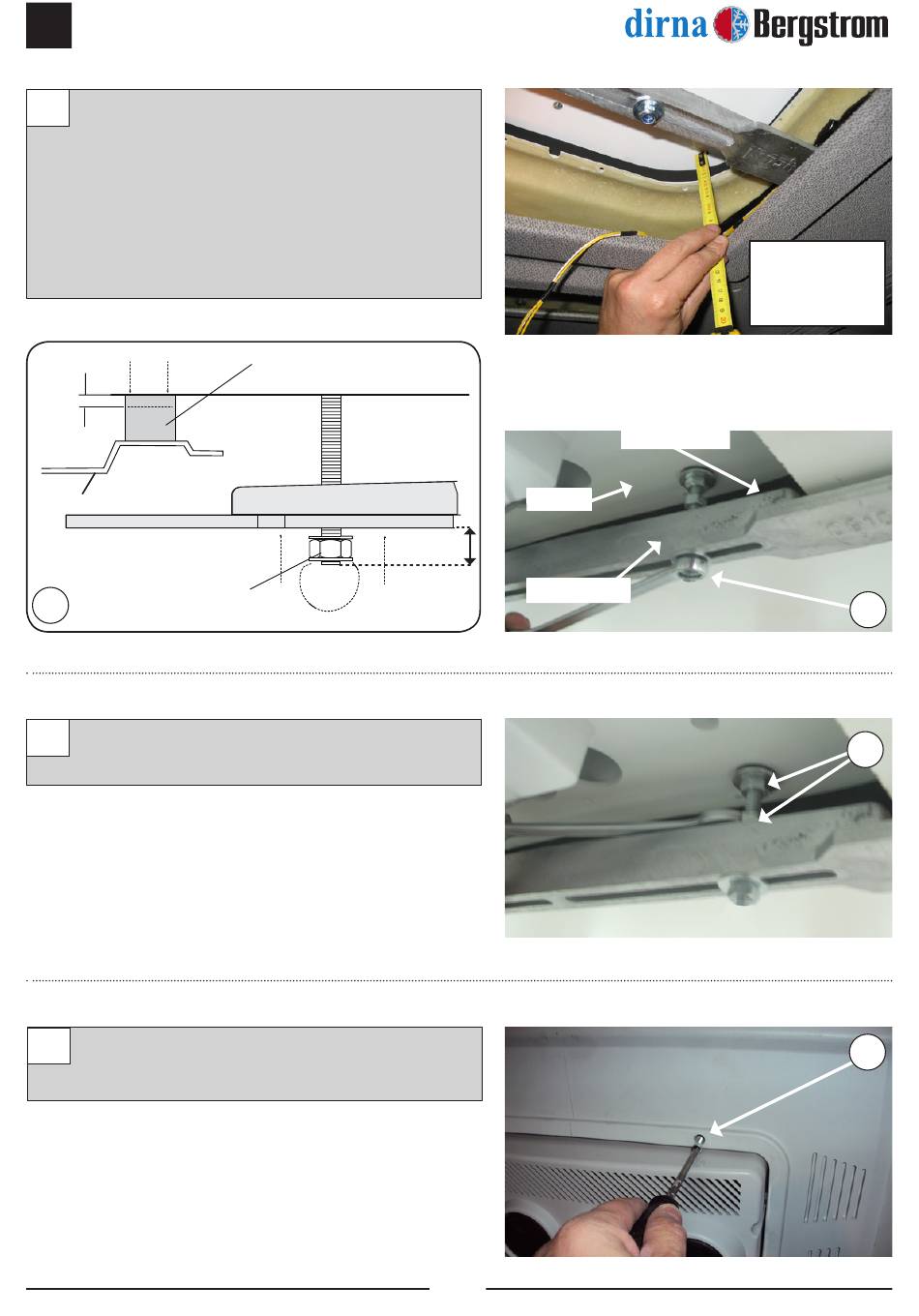

Fijar los soportes de sujección apretando las
tuercas hasta el apriete de la junta de EPDM
exterior del equipo entre 3 y 6 mm.
Importante: Para evitar posibles filtraciones de
agua al interior de la cabina se debe asegurar el
apriete de la junta EPDM con la base del Compact
tal y como se indica en el esquema.
3-6mm.
Techo cabina
Apretar las tuercas hasta el
apriete de la junta de goma
13
entre 3 y 6 mm.
14
Apretar (4) tuercas M8 al soporte y (4) a la base
del Compact.
15
Colocar la consola con (4) tornillos M6/100x15
allen.
Junta EPDM
10 mm*
(*) (aprox. después de apretar)
Base
Soporte
10
Comprobar la
compresión de la
junta EPDM usando
un flexómetro en las
cuatro esquinas.
Junta EPDM
®
13
14
15
