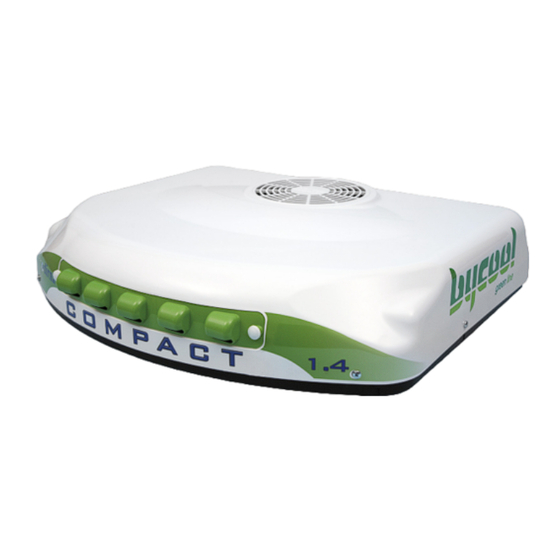

Inhaltszusammenfassung für dirna Bergstrom bycool compact TRP

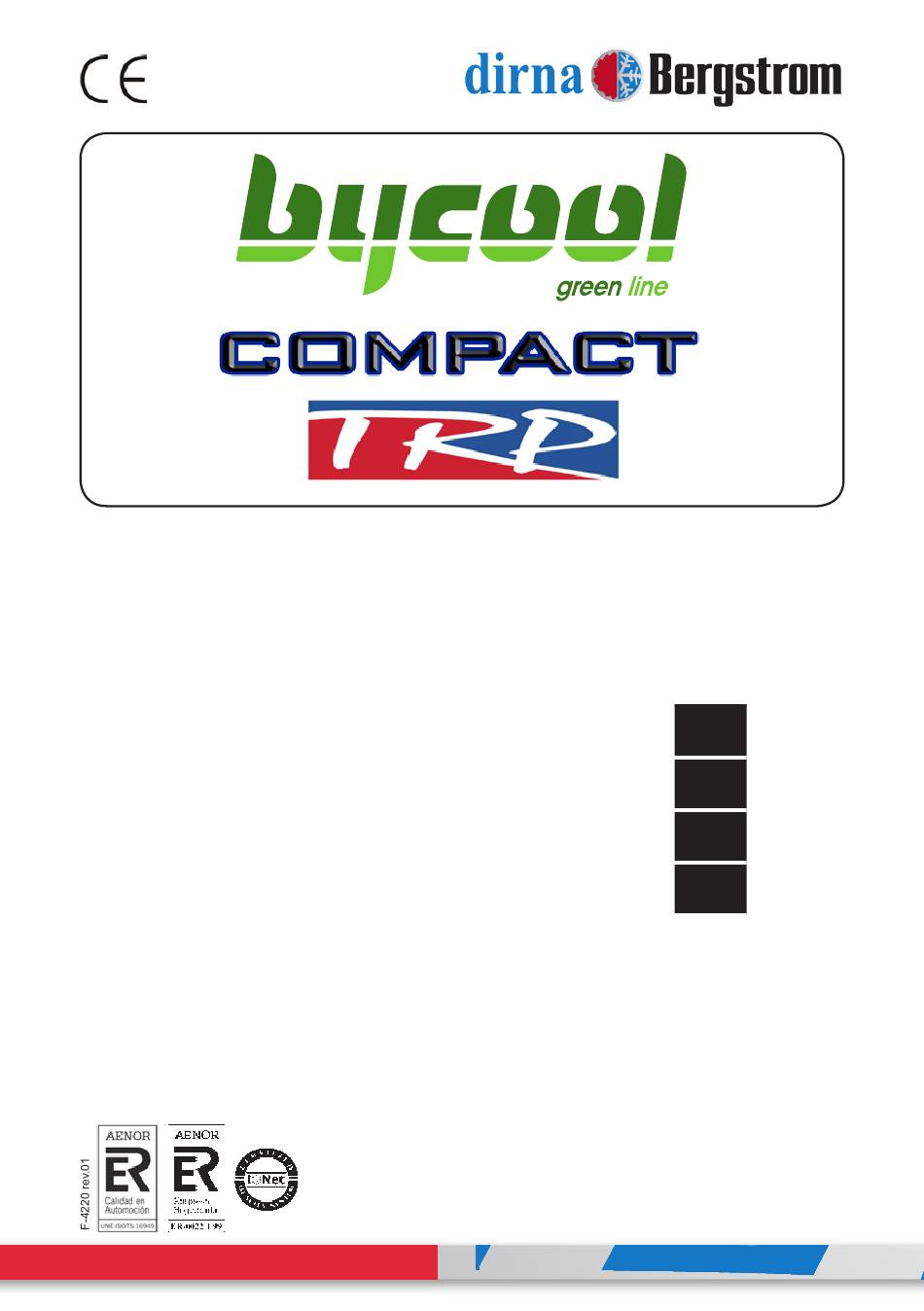

- Seite 1 ® Diagnosis de averías Troubleshooting Diagnostic de pannes Diagnose bei Ausfällen 1001188144...
- Seite 2 COMPACT ® ATENCIÓN Equipo precargado de gas r-134a con maquina de alta precisión. A- manipular la carga del equipo lo deja automáticamente Fuera de garantía. Racores carga equipo van autosellados, si estos se manipulan se pierde automáticamente LA GARANTÍA. B- la conexión a batería o punto autorizado en instrucciones de montaje es absolutamente obligatoria.
- Seite 3 COMPACT ® ATTENTION Appareil préchargé avec du gaz r-134a avec machine de grande precision. A- Toute manipulation de la charge de l’appareil en annule automatiquement la garantie Raccords charge l’appareil sont auto-scellés, s’ils sont manipulés, la GARANTIE est automatiquement annulée. B- Le branchement à...
- Seite 4 COMPACT ® Síntoma Causa • Fusible alimentación fundido desconectado (en cable de batería 25A). • Control electrónico defectuoso. • Cable de alimentación desconectado, • Si el display no se enciende o con mal contacto o cortado. durante su funcionamiento se apaga el display y el equipo.
- Seite 5 COMPACT ® Solución • Conectar o sustituir el fusible del cable de alimentación. • Sustituir control electrónico (para acceder es necesario desmontar la tapa de acceso de panel de control montada en el panel interior de distribución de aire). • Verificar y corregir posibles malos contactos, roturas o desconexión del cable de alimentación.
- Seite 6 COMPACT ® Síntoma Causa • Soplador centrífugo o ventilador del condensador bloqueado en cortocircuito o desconectado. • En el display aparece E2, se apaga el equipo automáticamente quedando en el display el error E2 • Fusible 7,5A del soplador centrífugo o del hasta que se repare la anomalía.
- Seite 7 COMPACT ® Solución • Reparar la posible obstrucción del soplador o del ventilador del condensador; si persiste el error, sustituir el soplador o ventilador del condensador (para acceder al soplador o al electro es necesario desmontar la tapa exterior del equipo, para el soplador también en la tapa del evaporador).
- Seite 8 COMPACT ® Síntoma Causa • Cable de conexión panel de control y • El equipo emite pitidos intermitentes. control electrónico mal conectado o invertido. • Al encender el equipo o durante funcionamiento muestra • Inclinación del equipo 45º o más. display (protección compresor).
- Seite 9 COMPACT ® Solución • Desmontar tapa de acceso de panel de control montada en el panel interior de distribución de aire y conectar correctamente el cable de conexión del panel de control y control electrónico. • Poner el equipo con menos de 45º de inclinación (El equipo no debe funcionar con una inclinación de 45º...
- Seite 10 Para la vigencia de la garantía es imprescindible que el certificado de garantía esté cumplimentado en todos sus datos, que contenga el sello y firma del instalador y que el ejemplar para Dirna Bergstrom, S.L. Sobre en poder de esta Sociedad antes de los 15 días siguientes a su instalación. Es necesario que el cliente presente su ejemplar de garantía a nuestro personal autorizado.
- Seite 11 ® Tramitación de Garantías El cliente enviará la pieza objeto de reclamación a Dirna Bergstrom, S.L. , c/ Francisco Alonso, 6 o 28806 Alcalá de Henares. MADRID, necesariamente por agencia a portes pagados. Se acompañará unida a la pieza, fotocopia del ejemplar de garantía o de la factura al cliente y se des- cribirá...
- Seite 12 COMPACT ® TODOS LOS MODELOS CON TOMA ORIGINAL EN ESCOTILLA Esquema eléctrico AVISO IMPORTANTE! ¡ Precaución de no invertir las polaridades al conectar la alimentación en el equipo el display no se enciende y el equipo no funciona. Sensor aire de retorno Soplador centrífugo NTC 15KΩ...
- Seite 13 COMPACT ® TODOS LOS MODELOS EURO 5 DETRÁS DE LAS GUANTERAS Esquema eléctrico AVISO IMPORTANTE! ¡ Precaución de no invertir las polaridades al conectar la alimentación en el equipo el display no se enciende y el equipo no funciona. Sensor aire de retorno Soplador centrífugo...
- Seite 14 COMPACT ® TODOS LOS MODELOS EURO 6 SIN TOMA ORIGINAL EN ESCOTILLA Esquema eléctrico AVISO IMPORTANTE! ¡ Precaución de no invertir las polaridades al conectar la alimentación en el equipo el display no se enciende y el equipo no funciona. Sensor aire de retorno Soplador...
- Seite 15 COMPACT ® TABLA DE EFICIENCIA DEL COMPACT PRO Validez: Equipo dirna Bergstrom Compact Datos: A tomar con un termometro digital Temperatura de aire reciclado Temperatura salida de ventanilla • La cabina debe de estar a la sombra, con las puertas y ventanas cerradas.
- Seite 16 COMPACT ® Symptom Cause • Fuse blown or unplugged (in 25A power cable). • Electronic control faulty. • Power cable not connected, with faulty • If the display does not turn on or in contact or cut. operation the display and the device turn off.
- Seite 17 COMPACT ® Solution • Connect or replace the power cable fuse. • Replace the electronic control (to do this, first take down the control panel access cover in the interior air distribution panel). • Check and correct possible bad contacts, breakages or disconnection of the power cable.
- Seite 18 COMPACT ® Symptom Cause • Centrifugal blower or condenser fan blocked in short circuit or disconnected. • E2 appears on the display, the device turns off automatically and the display shows error E2 until • 7.5A fuse in the centrifugal blower or the fault is repaired.
- Seite 19 COMPACT ® Solution • Repair possible obstruction of the centrifugal blower or condenser fan; If the error persists, replace the centrifugal blower or condenser fan (to access the blower or fan it is necessary to remove the outer cover of the device, and the evaporator cover for the centrifugal blower).
- Seite 20 COMPACT ® Symptom Cause • Belt poorly connected or inverted in the • The device beeps intermittently. keypad. • When turning on the device or during operation E9 is shown on • Tilt of the device 45º or more. the display (compressor protection). The device automatically turns off and E9 is shown on the display until the device has a tilt of less than...
- Seite 21 COMPACT ® Solution • Take down the control panel access cover in the interior air distribution panel, correctly connect the connection cable of the control panel and the electronic control. • Place the device at less than 45° tilt (The device must not operate with a tilt of 45 degrees or more to prevent damage to the compressor).
- Seite 22 Purchaser, and the risk in these goods shall pass to the Purchaser upon delivery to carrier and Dirna Bergstrom, S.L. shall not be responsible for any loss or damage in transit.
- Seite 23 If there is no Credit Account, the method of payment shall be by cheque or by bank transfer prior to delivery of goods. To maintain a Credit Account with Dirna Bergstrom, S.L., the Purchaser must agree with these General Terms and shall fulfill all data shown on Credit Account Opening application form, banking account number and address included.
- Seite 24 COMPACT ® ALL MODELS WITH ORIGINAL CONNECTION IN HATCH Wiring Diagram IMPORTANT NOTE! Take care not to invert polarities when connecting the unit. If this were to happen, the control plate will not come on, the unit will not work. Return air sensor Centrifugal...
- Seite 25 COMPACT ® ALL EURO 5 MODELS BEHIND THE GLOVE COMPARTMENT Wiring Diagram IMPORTANT NOTE! Take care not to invert polarities when connecting the unit. If this were to happen, the control plate will not come on, the unit will not work. Return air sensor Centrifugal...
- Seite 26 COMPACT ® ALL EURO 6 MODELS WITHOUT ORIGINAL CONNECTION IN HATCH Wiring Diagram IMPORTANT NOTE! Take care not to invert polarities when connecting the unit. If this were to happen, the control plate will not come on, the unit will not work. Return air sensor Centrifugal...
- Seite 27 COMPACT ® EFFICIENCY DIAGNOSIS CHART Validity: COMPACT AC Dirna Bergstrom System Data: To be collected with dual digital thermometer Temperature of recycled air. Recirculation Inlet. Temperature of blowed air. Outlet • Cabin to be placed out of direct sun. • Battery full charged. 24 Vdc. Minimum at Compact current inlet.
- Seite 28 COMPACT ® Signe Cause • Fusible d’alimentation grillé ou déconnecté (en câble d’alimentation 25A). • Contrôle électronique défectueux. • Câble d’alimentation déconnecté, avec • Si l’affichage ne s’allume pas ou si mauvais contact ou coupé. durant le fonctionnement l’affichage et l’appareil s’éteignent. •...
- Seite 29 COMPACT ® Solution • Connecter ou remplacer le fusible du câble d’alimentation. • Remplacer le contrôle électronique (pour y accéder, il faut démonter le couvercle d’accès du panneau de commande installé sur le panneau intérieur de distribution d’air). • Vérifier et corriger les éventuels mauvais contacts, les cassures ou les déconnections du câble d’alimentation.
- Seite 30 COMPACT ® Signe Cause • Souffleur centrifuge ou ventilateur du condensateur bloqué en court-circuit ou déconnecté. • E2 apparaît à l’affichage, l’appareil s’éteint automatiquement l’erreur E2 reste affichée jusqu’à • Fusible 7,5A du souffleur centrifuge ou du ce que l’anomalie soit réparée. ventilateur du condensateur grillé.
- Seite 31 COMPACT ® Solution • Corriger l’éventuelle obstruction du souffleur centrifuge ou du ventilateur du condensateur; si l’erreur persiste, remplacer le souffleur centrifuge ou le ventilateur du condensateur (pour accéder au souffleur ou au ventilateur, il faut démonter le couvercle extérieur de l’appareil, pour le souffleur centrifuge, le couvercle de l’évaporateur également).
- Seite 32 COMPACT ® Signe Cause • Câble de connexion panneau de contrôle et • L’équipement émet sifflements contrôle électronique mal connecté ou inversé au intermittents. contrôle électronique ou panneau de contrôle. • Au démarrage l’appareil ou durant le fonctionnement, E9 (protection •...
- Seite 33 COMPACT ® Solution • Démonter le couvercle d’accès du panneau de commande monté dans le panneau intérieur de distribution d’air et connecter correctement le câble de connexion entre le panneau de commande et le contrôle électronique. • Mettre l’appareil à moins de 45º d’inclinaison (L’appareil ne doit pas fonctionner avec une inclinaison de 45º...
- Seite 34 Exclusivement limitée au remplacement ou au remboursement de leur montant en cas de défaut de fabrication. Démarches pour les Garanties Le client enverra la pièce objet de réclamation à Dirna Bergstrom, S.L., c/ Francisco Alonso, 6 o 28806 Alcalá de Henares. MADRID, obligatoirement par messagerie à ports payés.
- Seite 35 à la livraison de la marchandise. Pour maintenir un compte de crédit avec Dirna Bergstrom, S.L., il est nécessaire de compter sur la conformité du bénéficiaire quant à ces Conditions Générale, ainsi que toutes les données du formulaire d’Ouverture de Compte, y compris celles de domiciliation bancaire.
- Seite 36 COMPACT ® TOUS LES MODÈLES AVEC PRISE ORIGINALE DANS ÉCOUTILLE Schéma électrique AVIS IMPORTANT ! Précaution: ne pas inverser les polarités lors du branchement de l’appareil. Dans ce cas, la plaque de commandes ne s’allume pas et l’appareil ne fonctionne pas. Capteur air de retour Souffleur...
- Seite 37 COMPACT ® TOUS LES MODÈLES EURO 5 DERRIÈRE LA BOÎTE À GANTS Schéma électrique AVIS IMPORTANT ! Précaution: ne pas inverser les polarités lors du branchement de l’appareil. Dans ce cas, la plaque de commandes ne s’allume pas et l’appareil ne fonctionne pas. Capteur air de retour Souffleur...
- Seite 38 COMPACT ® TOUS LES MODÈLES EURO 6 SANS PRISE ORIGINALE DANS ÉCOUTILLE - Schéma électrique AVIS IMPORTANT ! Précaution: ne pas inverser les polarités lors du branchement de l’appareil. Dans ce cas, la plaque de commandes ne s’allume pas et l’appareil ne fonctionne pas. Capteur air de retour Souffleur...
- Seite 39 COMPACT ® GRAPHIQUE DE L’EFFICACITÉ DU DIAGNOSTIQUE Validité: Système Dirna Bergstrom COMPACT AC Données: Elles seront enregistrées avec un thermomètre numérique dual Température de l’air recyclé. Entrée recirculation Température de l’air expulsé. Sortie • La cabine sera située de telle façon à être protégée du soleil direct.
- Seite 40 COMPACT ® Symptom Ursache • Hauptsicherung geschmolzen oder abgeschaltet (am 25A Netzkabel). • Elektroniksteuerung defekt. • Netzkabel nicht angeschlossen, fehlerhafter oder kein Kontakt. • Das Display geht nicht an oder das Display und die Anlage gehen • Hauptsicherung der Elektronik (10A) nicht während des Betriebs aus.
- Seite 41 COMPACT ® Behebung • Sicherung des Zuleitungskabels anschließen oder ersetzen. • Elektroniksteuerung austauschen. (Für den Zugriff muss der Zugriffsdeckel des an der inneren Luftverteilertafel montierten Bedienfelds abgenommen werden). • Evt. Wackelkontakte, Brüche oder fehlende Anschlüsse des Netzkabels feststellen und beheben. •...
- Seite 42 COMPACT ® Symptom Ursache • Zentrifugalgebläse bzw. Lüfter Kondensators durch Kurzschluss blockiert oder nicht angeschlossen. E2 , die • Auf dem Display erscheint Anlage schaltet sich automatisch ab, wobei auf dem Display weiterhin • 7,5A Sicherung des Zentrifugalgebläse bzw. die Störung E2 angezeigt wird, bis Lüfters des Kondensators geschmolzen.
- Seite 43 COMPACT ® Behebung • Evt. Verstopfung aus Zentrifugalgebläse bzw. Lüfter des Kondensators entfernen. Sollte der Fehler weiterhin bestehen, Zentrifugalgebläse bzw. Lüfter des Kondensators ersetzen (Für den Zugriff muss die äußere Abdeckung des Geräts abgenommen werden; für das Zentrifugalgebläse zudem die Abdeckung des Verdampfers). •...
- Seite 44 COMPACT ® Symptom Ursache • Anschlusskabel Bedienfeld und Elektronik- • Die Anlage gibt Piepstöne ab. steuerung nicht richtig angeschlossen oder an Bedienfeld oder Elektroniksteuerung invertiert. • Beim Einschalten der Anlage oder während deren Betrieb zeigt das • Neigung des Geräts 45º oder mehr. Display E9 (Kompressorschutz).
- Seite 45 COMPACT ® Behebung • Zugriffsdeckel des an der inneren Luftverteilertafel montierten Bedienfelds abnehmen und das Verbindungskabel zwischen Bedienfeld und Elektroniksteuerung ordnungsgemäß anschließen. • Anlage mit weniger als 45º Neigung anbringen. (Die Anlage darf nicht mit einer Neigung von 45º oder mehr betrieben werden, damit der Kompressor keinen Schaden nimmt).
- Seite 46 Ersatz oder Erstattung des Betrags. Bearbeitung von Garantieleistungen Der Kunde hat das beanstandete Teil an Dirna Bergstrom, S.L., c/ Francisco Alonso, 6 28806 Alcalá de Henares. MADRID, zu senden; dies muss portofrei über einen Spediteur erfolgen. Zusammen mit dem Teil ist eine Fotokopie des Garantiescheins oder der dem Kunden ausgestellten...
- Seite 47 COMPACT ® der Garantieleistung durch den Technischen Service der Fa. Dirna Bergstrom, S.L. wird das Teil KOSTENLOS ersetzt. Dabei kann es sich nach Einschätzung unserer Technischen Abteilung um das gleiche, jedoch instandgesetzte Teil oder um ein neues Teil handeln. Preise Steuern und Abgaben nicht eingeschlossen Kredit und Zahlungsmodalität...
- Seite 48 COMPACT ® ALLE MODELLE MIT ORIGINALANSCHLUSS IN DER LUKE Schaltplan WICHTIGER WARNHINWEIS! Darauf achten, dass die Polaritäten beim Anschluss des Geräts nicht vertauscht werden. Ist dies der Fall, schaltet sich das Bedienfeld nicht ein, das Gerät funktioniert nicht. Sensor (Rückluft) Zentrifugalgebläse NTC 15KΩ...
- Seite 49 COMPACT ® ALLE MODELLE EURO 5 HINTER DEN HANDSCHUHFÄCHERN Schaltplan WICHTIGER WARNHINWEIS! Darauf achten, dass die Polaritäten beim Anschluss des Geräts nicht vertauscht werden. Ist dies der Fall, schaltet sich das Bedienfeld nicht ein, das Gerät funktioniert nicht. Sensor (Rückluft) Zentrifugalgebläse NTC 15KΩ...
- Seite 50 COMPACT ® ALLE MODELLE EURO 6 OHNE ORIGINALANSCHLUSS IN DER LUKE Schaltplan WICHTIGER WARNHINWEIS! Darauf achten, dass die Polaritäten beim Anschluss des Geräts nicht vertauscht werden. Ist dies der Fall, schaltet sich das Bedienfeld nicht ein, das Gerät funktioniert nicht. Sensor (Rückluft) Zentrifugalgebläse...
- Seite 51 COMPACT ® GRAFIK ZUR DIAGNOSEEFFIZIENZ Validtät: System Dirna Bergstrom COMPACT AC. Daten: Datenerfassung mit dualem Digitalthermometer. Temperatur del Recyclingluft. Eingang Rücklauf. Temperatur der ausgestoßenen Luft. Ausgang. • Das Fahrerhaus ist gegen direkte Sonneneinstrahlung geschützt. • Batterie ist voll aufgeladen. 24 Vdc. Minimum an Compact-Stromeingang.
- Seite 52 Bergstrom, s.l. Esta información ha de ser utilizada única y exclusivamente para el fin para el que fue creada, no siendo dirna Bergstrom, s.l. responsable de los posibles daños que se pudiera causar al cliente y/o a terceras partes por un incorrecto y/o inadecuado uso de la misma.
