dirna Bergstrom bycool COMPACT 3.0 Mercedes-Benz Montageanweisungen Seite 62

COMPACT 3.0
GE
®
10

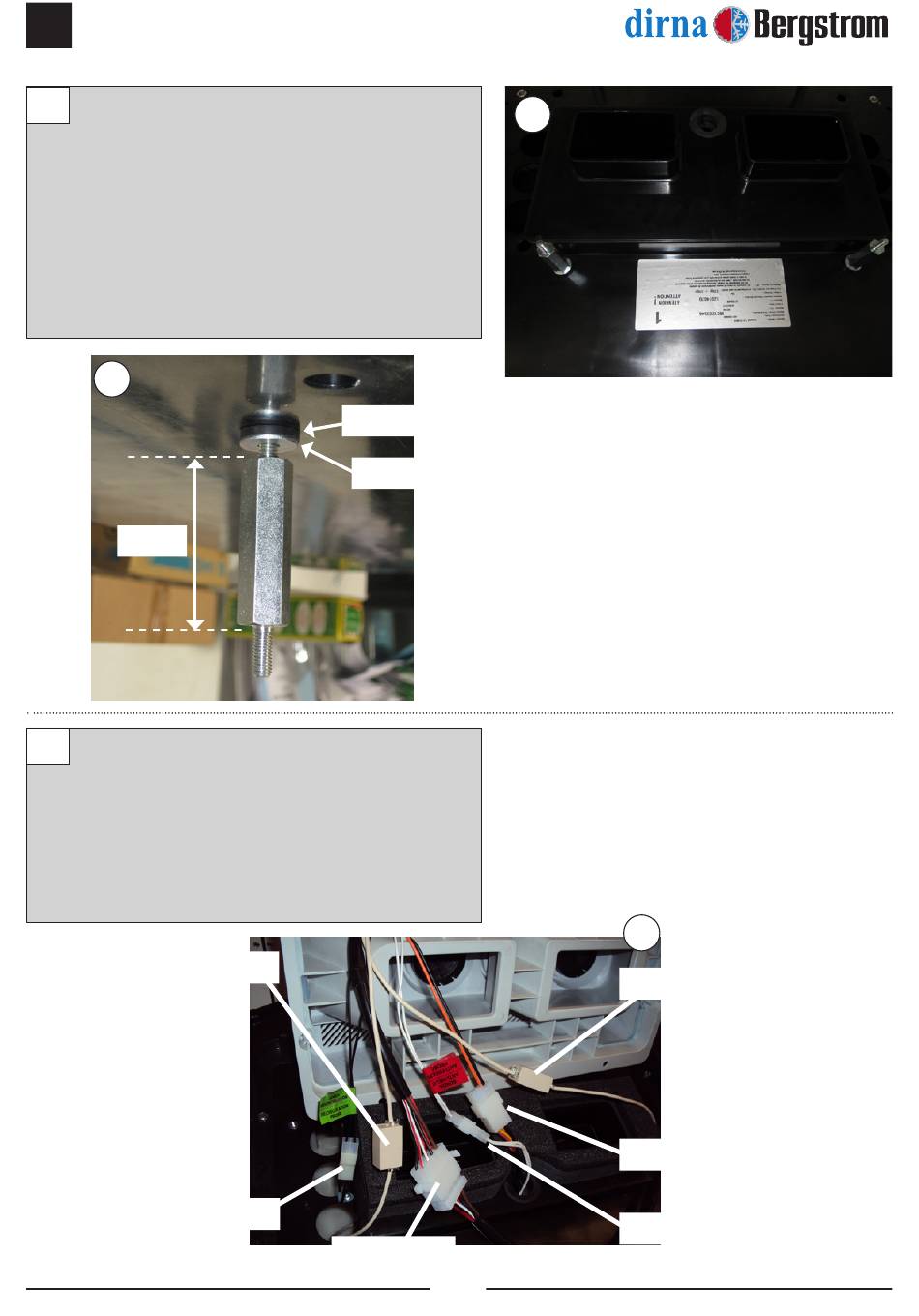

Innere Luftverteilertafel an den Vordersechskant
10
mit jeweils (1) Sechskant-Verbindungsmutter H-H
und (1) M6 Mutter an jeder Stiftschraube anbringen.
Sechskant-Verbindungsmutter anziehen, bis die
Schaumstoffführung am oberen Schaumstoff der
Anlage anliegt.
Hinweis: Die Sechskantprofile müssen an der
vorderen Seite des Gerätes angeschraubt
werden, gemäß Abbildung.
10
Gummiunterlegscheibe
Breitflanschunterlegscheiben
L=47
10a
Zwischen der Grundplatte und der inneren
Luftverteilertafel (2) 2-Wege-Kästen von
Frostschutzfühler (weiße Kabel) und
Rückführsonde (schwarze Kabel), 4-Wege-
Kasten des Gebläses, (2) Kommunikationskabel
und 8-Wege-Kasten der Anschlussverkabelung
zur Elektroniksteuerung anschließen.
10a
Kommunikationskabel
Kommunikationskabel
Gebläse
Rückführsonde
Frostschutzfühler
8-Wege-Kasten
62
