1 PRODUKTFUNKTION
1.5

Externe LED-Anzeige

Zum Anschluss einer externen LED-Anzeige ist eine freie Leitung (GRÜNES Kabel) vorgesehen.
Diese Anzeige kann vom Gerät entfernt z. B. in der Fahrerkabine montiert werden. Das
positive Kabel der LED wird mit dem bereitgestellten freien Kabel für die Anzeige, das
negative Kabel der LED mit der Masse des Fahrzeugs verbunden. Es werden keine externen
Widerstände benötigt.
Die LED-Remote-Anzeige zeigt den Ladestatus wie folgt an:
LED-Zustand
LED aus
LED ein
1.6

Display

Das BCDC1225 bietet drei verschiedene Einstellungen für Akkutypen. Diese Einstellungen
ermöglichen optimale Ladeprofi le für den Zusatzakku. Der gewählte Akkutyp wird anhand
der LEDs in der Frontplatte unter „Akkutyp" angegeben. Neben dem Akkutyp geben die drei
LEDs auch den Status des Ladegeräts an. Der „Ladestatus" wird angezeigt, wenn sich das
Gerät im Modus SCHNELLLADUNG, HAUPTLADUNG oder ERHALTUNG befi ndet. Für weitere
Informationen blinkt die betreffende LED, um die Ausgabe des Geräts anzuzeigen. Je länger
die Blinkdauer, desto mehr Strom gibt das Ladegerät aus. Ist die LED kontinuierlich EIN, gibt
das Gerät an den Zusatzakku die vollen 25 A ab.
Das Gerät geht in den Bereitschaftsmodus, wenn es nicht lädt. In diesem Modus blinken die
LEDs für den Akkutyp ungefähr ein Mal pro Sekunde; die LEDs für den Ladezustand sind
aus. Wird in diesem Modus das Kabel für den Akkutyp bewegt, wird der gewählte Akkutyp
aktualisiert.
BATTERY TYPE
AGM/gel
Standard
RoHS
Compliant

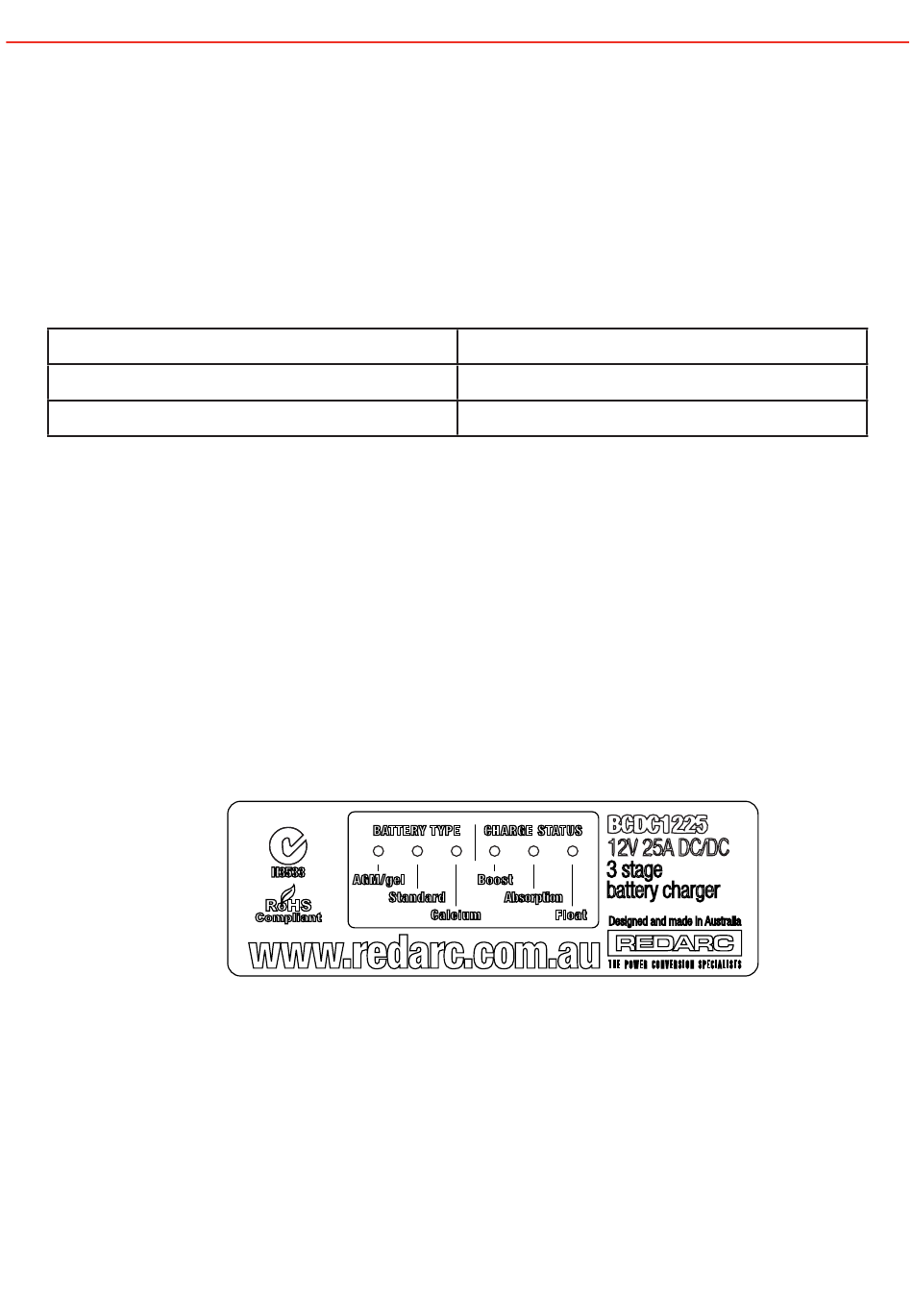

Abb. 1.6.1 - BCDC1225-Frontplatte

Beschreibung

Lädt nicht
Lädt oder erhält die Ladung
CHARGE STATUS
Boost
Absorption
Calcium Float
5
3 stage
battery charger
Designed and made in Australia
