Redarc BCDC1225 Handbuch Seite 12

12V
SOLAR
Eingang
Eingang
Sicherung
40 A
Starterbatterie

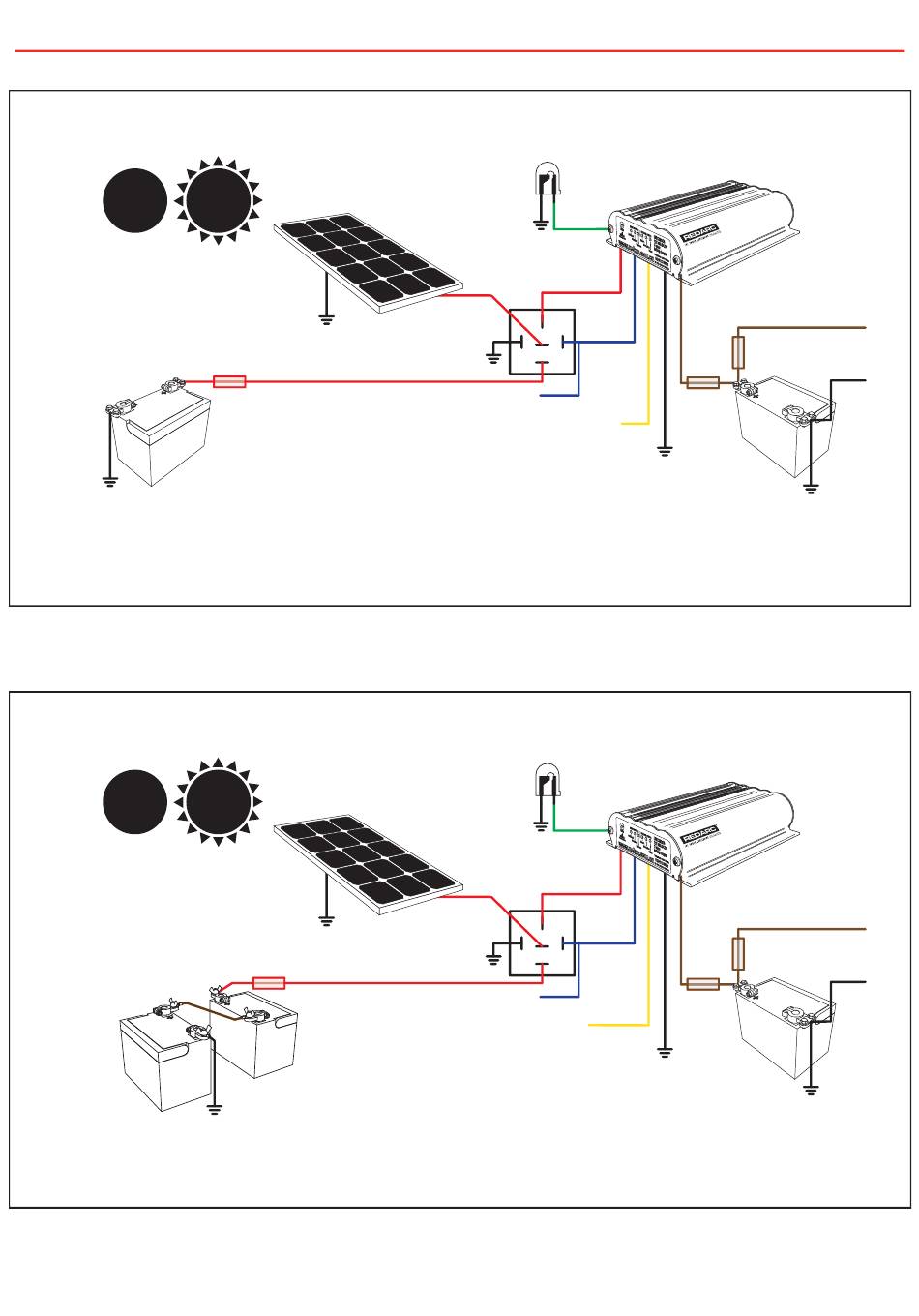

Abb. 2.5 - Standard-Anordnung für eine 12-V-Starterbatterie und 12-V-Solaranlage
24V
SOLAR
Eingang
Eingang
Sicherung
30 A
Starterbatterie
Abb. 2.6 - Standard-Anordnung für eine 24-V-Starterbatterie und 12-V-Solaranlage
12-V-
Solarzellenanordnung
12-V-
Wechslerrelais
(40 A)
Zur Fahrzeugzündung
Hinweis: Stromkabel müssen einen
Mindestquerschnitt von 3 mm²
haben und mit einem geeigneten
Werkzeug gecrimpt werden.
12-V-
Solarzellenanordnung
12-V-
Wechslerrelais
(30 A)
Zur Fahrzeugzündung
Hinweis: Stromkabel müssen einen
Mindestquerschnitt von 3 mm²
haben und mit einem geeigneten
Werkzeug gecrimpt werden.
11
Kabel
für
Sicherung
Akku-Konfig
40 A
Alle Erdungspunkte
müssen an der
Karosserie geerdet sein.
Kabel
für
Sicherung
Akku-Konfig
40 A
Alle Erdungspunkte
müssen an der
Karosserie geerdet sein.
Verbraucher-
Verbraucher
Sicherung
Zusatzakku
Verbraucher-
Verbraucher
Sicherung
Zusatzakku
