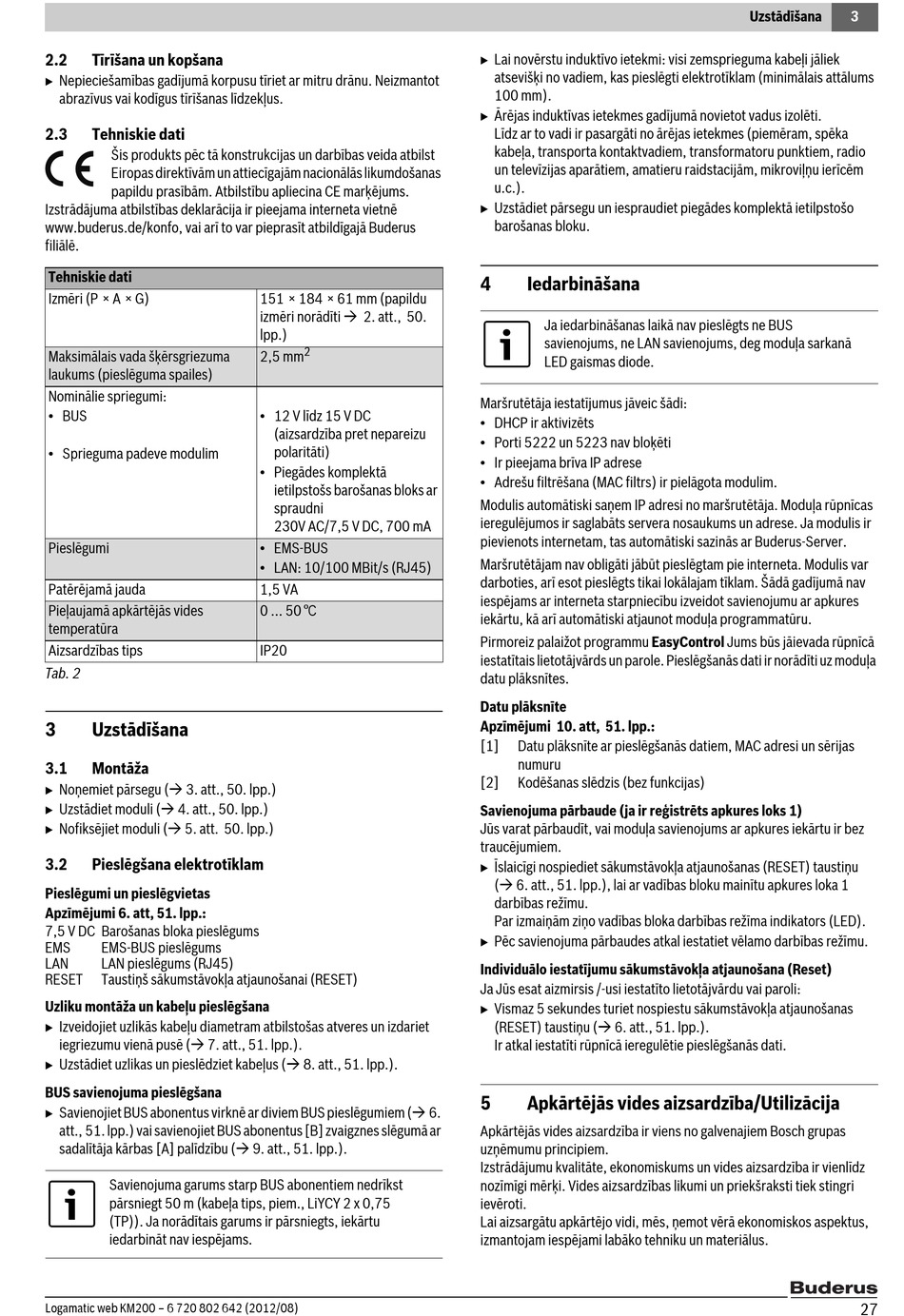

2.2 Tīrīšana un kopšana
B Nepieciešamības gadījumā korpusu tīriet ar mitru drānu. Neizmantot
abrazīvus vai kodīgus tīrīšanas līdzekļus.
2.3 Tehniskie dati
Šis produkts pēc tā konstrukcijas un darbības veida atbilst
Eiropas direktīvām un attiecīgajām nacionālās likumdošanas
papildu prasībām. Atbilstību apliecina CE marķējums.
Izstrādājuma atbilstības deklarācija ir pieejama interneta vietnē
www.buderus.de/konfo, vai arī to var pieprasīt atbildīgajā Buderus
filiālē.
Tehniskie dati
Izmēri (P × A × G)
Maksimālais vada šķērsgriezuma
laukums (pieslēguma spailes)
Nominālie spriegumi:
• BUS
• Sprieguma padeve modulim
Pieslēgumi
Patērējamā jauda
Pieļaujamā apkārtējās vides
temperatūra
Aizsardzības tips
Tab. 2
3 Uzstādīšana
3.1 Montāža
B Noņemiet pārsegu ( 3. att., 50. lpp.)
B Uzstādiet moduli ( 4. att., 50. lpp.)
B Nofiksējiet moduli ( 5. att. 50. lpp.)
3.2 Pieslēgšana elektrotīklam
Pieslēgumi un pieslēgvietas
Apzīmējumi 6. att, 51. lpp.:
7,5 V DC Barošanas bloka pieslēgums
EMS EMS-BUS pieslēgums
LAN LAN pieslēgums (RJ45)
RESET Taustiņš sākumstāvokļa atjaunošanai (RESET)
Uzliku montāža un kabeļu pieslēgšana
B Izveidojiet uzlikās kabeļu diametram atbilstošas atveres un izdariet
iegriezumu vienā pusē ( 7. att., 51. lpp.).
B Uzstādiet uzlikas un pieslēdziet kabeļus (
BUS savienojuma pieslēgšana
B Savienojiet BUS abonentus virknē ar diviem BUS pieslēgumiem (
att., 51. lpp.) vai savienojiet BUS abonentus [B] zvaigznes slēgumā ar
sadalītāja kārbas [A] palīdzību (
Savienojuma garums starp BUS abonentiem nedrīkst
pārsniegt 50 m (kabeļa tips, piem., LiYCY 2 x 0,75
(TP)). Ja norādītais garums ir pārsniegts, iekārtu
iedarbināt nav iespējams.
Logamatic web KM200 – 6 720 802 642 (2012/08)
151 × 184 × 61 mm (papildu
izmēri norādīti 2. att., 50.
lpp.)
2
2,5 mm
• 12 V līdz 15 V DC
(aizsardzība pret nepareizu
polaritāti)
• Piegādes komplektā
ietilpstošs barošanas bloks ar
spraudni
230V AC/7,5 V DC, 700 mA
• EMS-BUS
• LAN: 10/100 MBit/s (RJ45)
1,5 VA
0 ... 50 °C
IP20
8. att., 51. lpp.).
9. att., 51. lpp.).
B Lai novērstu induktīvo ietekmi: visi zemsprieguma kabeļi jāliek
atsevišķi no vadiem, kas pieslēgti elektrotīklam (minimālais attālums
100 mm).
B Ārējas induktīvas ietekmes gadījumā novietot vadus izolēti.
Līdz ar to vadi ir pasargāti no ārējas ietekmes (piemēram, spēka
kabeļa, transporta kontaktvadiem, transformatoru punktiem, radio
un televīzijas aparātiem, amatieru raidstacijām, mikroviļņu ierīcēm
u.c.).
B Uzstādiet pārsegu un iespraudiet piegādes komplektā ietilpstošo
barošanas bloku.
4 Iedarbināšana
Ja iedarbināšanas laikā nav pieslēgts ne BUS
savienojums, ne LAN savienojums, deg moduļa sarkanā
LED gaismas diode.
Maršrutētāja iestatījumus jāveic šādi:
• DHCP ir aktivizēts
• Porti 5222 un 5223 nav bloķēti
• Ir pieejama brīva IP adrese
• Adrešu filtrēšana (MAC filtrs) ir pielāgota modulim.
Modulis automātiski saņem IP adresi no maršrutētāja. Moduļa rūpnīcas
ieregulējumos ir saglabāts servera nosaukums un adrese. Ja modulis ir
pievienots internetam, tas automātiski sazinās ar Buderus-Server.
Maršrutētājam nav obligāti jābūt pieslēgtam pie interneta. Modulis var
darboties, arī esot pieslēgts tikai lokālajam tīklam. Šādā gadījumā nav
iespējams ar interneta starpniecību izveidot savienojumu ar apkures
iekārtu, kā arī automātiski atjaunot moduļa programmatūru.
Pirmoreiz palaižot programmu EasyControl Jums būs jāievada rūpnīcā
iestatītais lietotājvārds un parole. Pieslēgšanās dati ir norādīti uz moduļa
datu plāksnītes.
Datu plāksnīte
Apzīmējumi 10. att, 51. lpp.:
[1] Datu plāksnīte ar pieslēgšanās datiem, MAC adresi un sērijas
numuru
[2] Kodēšanas slēdzis (bez funkcijas)
Savienojuma pārbaude (ja ir reģistrēts apkures loks 1)
Jūs varat pārbaudīt, vai moduļa savienojums ar apkures iekārtu ir bez
traucējumiem.
B Īslaicīgi nospiediet sākumstāvokļa atjaunošanas (RESET) taustiņu
( 6. att., 51. lpp.), lai ar vadības bloku mainītu apkures loka 1
darbības režīmu.
Par izmaiņām ziņo vadības bloka darbības režīma indikators (LED).
B Pēc savienojuma pārbaudes atkal iestatiet vēlamo darbības režīmu.
Individuālo iestatījumu sākumstāvokļa atjaunošana (Reset)
Ja Jūs esat aizmirsis /-usi iestatīto lietotājvārdu vai paroli:
B Vismaz 5 sekundes turiet nospiestu sākumstāvokļa atjaunošanas
(RESET) taustiņu (
Ir atkal iestatīti rūpnīcā ieregulētie pieslēgšanās dati.
5 Apkārtējās vides aizsardzība/Utilizācija
6.
Apkārtējās vides aizsardzība ir viens no galvenajiem Bosch grupas
uzņēmumu principiem.
Izstrādājumu kvalitāte, ekonomiskums un vides aizsardzība ir vienlīdz
nozīmīgi mērķi. Vides aizsardzības likumi un priekšraksti tiek stingri
ievēroti.
Lai aizsargātu apkārtējo vidi, mēs, ņemot vērā ekonomiskos aspektus,
izmantojam iespējami labāko tehniku un materiālus.
