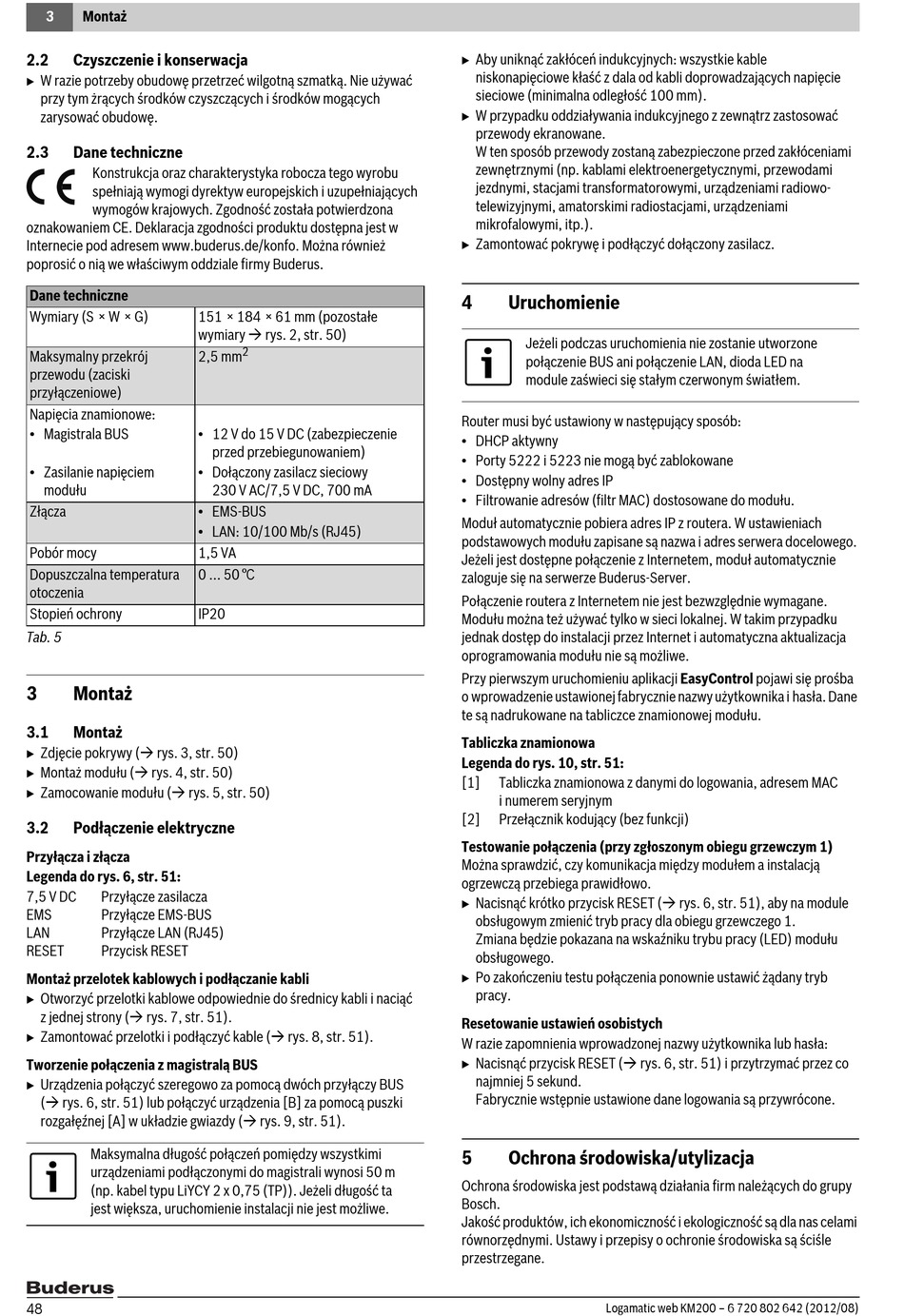

3
Montaż
2.2
Czyszczenie i konserwacja
B W razie potrzeby obudowę przetrzeć wilgotną szmatką. Nie używać
przy tym żrących środków czyszczących i środków mogących
zarysować obudowę.
2.3
Dane techniczne
Konstrukcja oraz charakterystyka robocza tego wyrobu
spełniają wymogi dyrektyw europejskich i uzupełniających
wymogów krajowych. Zgodność została potwierdzona
oznakowaniem CE. Deklaracja zgodności produktu dostępna jest w
Internecie pod adresem www.buderus.de/konfo. Można również
poprosić o nią we właściwym oddziale firmy Buderus.
Dane techniczne
Wymiary (S × W × G)
Maksymalny przekrój
przewodu (zaciski
przyłączeniowe)
Napięcia znamionowe:
• Magistrala BUS
• Zasilanie napięciem
modułu
Złącza
Pobór mocy
Dopuszczalna temperatura
otoczenia
Stopień ochrony
Tab. 5
3
Montaż
3.1
Montaż
B Zdjęcie pokrywy (
rys. 3, str. 50)
B Montaż modułu (
rys. 4, str. 50)
B Zamocowanie modułu (
rys. 5, str. 50)
3.2
Podłączenie elektryczne
Przyłącza i złącza
Legenda do rys. 6, str. 51:
7,5 V DC
Przyłącze zasilacza
EMS
Przyłącze EMS-BUS
LAN
Przyłącze LAN (RJ45)
RESET
Przycisk RESET
Montaż przelotek kablowych i podłączanie kabli
B Otworzyć przelotki kablowe odpowiednie do średnicy kabli i naciąć
z jednej strony (
rys. 7, str. 51).
B Zamontować przelotki i podłączyć kable (
Tworzenie połączenia z magistralą BUS
B Urządzenia połączyć szeregowo za pomocą dwóch przyłączy BUS
(
rys. 6, str. 51) lub połączyć urządzenia [B] za pomocą puszki
rozgałęźnej [A] w układzie gwiazdy (
Maksymalna długość połączeń pomiędzy wszystkimi
urządzeniami podłączonymi do magistrali wynosi 50 m
(np. kabel typu LiYCY 2 x 0,75 (TP)). Jeżeli długość ta
jest większa, uruchomienie instalacji nie jest możliwe.
48
151 × 184 × 61 mm (pozostałe
wymiary
rys. 2, str. 50)
2
2,5 mm
• 12 V do 15 V DC (zabezpieczenie
przed przebiegunowaniem)
• Dołączony zasilacz sieciowy
230 V AC/7,5 V DC, 700 mA
• EMS-BUS
• LAN: 10/100 Mb/s (RJ45)
1,5 VA
0 ... 50 °C
IP20
rys. 8, str. 51).
rys. 9, str. 51).
B Aby uniknąć zakłóceń indukcyjnych: wszystkie kable
niskonapięciowe kłaść z dala od kabli doprowadzających napięcie
sieciowe (minimalna odległość 100 mm).
B W przypadku oddziaływania indukcyjnego z zewnątrz zastosować
przewody ekranowane.
W ten sposób przewody zostaną zabezpieczone przed zakłóceniami
zewnętrznymi (np. kablami elektroenergetycznymi, przewodami
jezdnymi, stacjami transformatorowymi, urządzeniami radiowo-
telewizyjnymi, amatorskimi radiostacjami, urządzeniami
mikrofalowymi, itp.).
B Zamontować pokrywę i podłączyć dołączony zasilacz.
4
Uruchomienie
Jeżeli podczas uruchomienia nie zostanie utworzone
połączenie BUS ani połączenie LAN, dioda LED na
module zaświeci się stałym czerwonym światłem.
Router musi być ustawiony w następujący sposób:
• DHCP aktywny
• Porty 5222 i 5223 nie mogą być zablokowane
• Dostępny wolny adres IP
• Filtrowanie adresów (filtr MAC) dostosowane do modułu.
Moduł automatycznie pobiera adres IP z routera. W ustawieniach
podstawowych modułu zapisane są nazwa i adres serwera docelowego.
Jeżeli jest dostępne połączenie z Internetem, moduł automatycznie
zaloguje się na serwerze Buderus-Server.
Połączenie routera z Internetem nie jest bezwzględnie wymagane.
Modułu można też używać tylko w sieci lokalnej. W takim przypadku
jednak dostęp do instalacji przez Internet i automatyczna aktualizacja
oprogramowania modułu nie są możliwe.
Przy pierwszym uruchomieniu aplikacji EasyControl pojawi się prośba
o wprowadzenie ustawionej fabrycznie nazwy użytkownika i hasła. Dane
te są nadrukowane na tabliczce znamionowej modułu.
Tabliczka znamionowa
Legenda do rys. 10, str. 51:
[1]
Tabliczka znamionowa z danymi do logowania, adresem MAC
i numerem seryjnym
[2]
Przełącznik kodujący (bez funkcji)
Testowanie połączenia (przy zgłoszonym obiegu grzewczym 1)
Można sprawdzić, czy komunikacja między modułem a instalacją
ogrzewczą przebiega prawidłowo.
B Nacisnąć krótko przycisk RESET (
obsługowym zmienić tryb pracy dla obiegu grzewczego 1.
Zmiana będzie pokazana na wskaźniku trybu pracy (LED) modułu
obsługowego.
B Po zakończeniu testu połączenia ponownie ustawić żądany tryb
pracy.
Resetowanie ustawień osobistych
W razie zapomnienia wprowadzonej nazwy użytkownika lub hasła:
B Nacisnąć przycisk RESET (
najmniej 5 sekund.
Fabrycznie wstępnie ustawione dane logowania są przywrócone.
5
Ochrona środowiska/utylizacja
Ochrona środowiska jest podstawą działania firm należących do grupy
Bosch.
Jakość produktów, ich ekonomiczność i ekologiczność są dla nas celami
równorzędnymi. Ustawy i przepisy o ochronie środowiska są ściśle
przestrzegane.
Logamatic web KM200 – 6 720 802 642 (2012/08)
rys. 6, str. 51), aby na module
rys. 6, str. 51) i przytrzymać przez co
