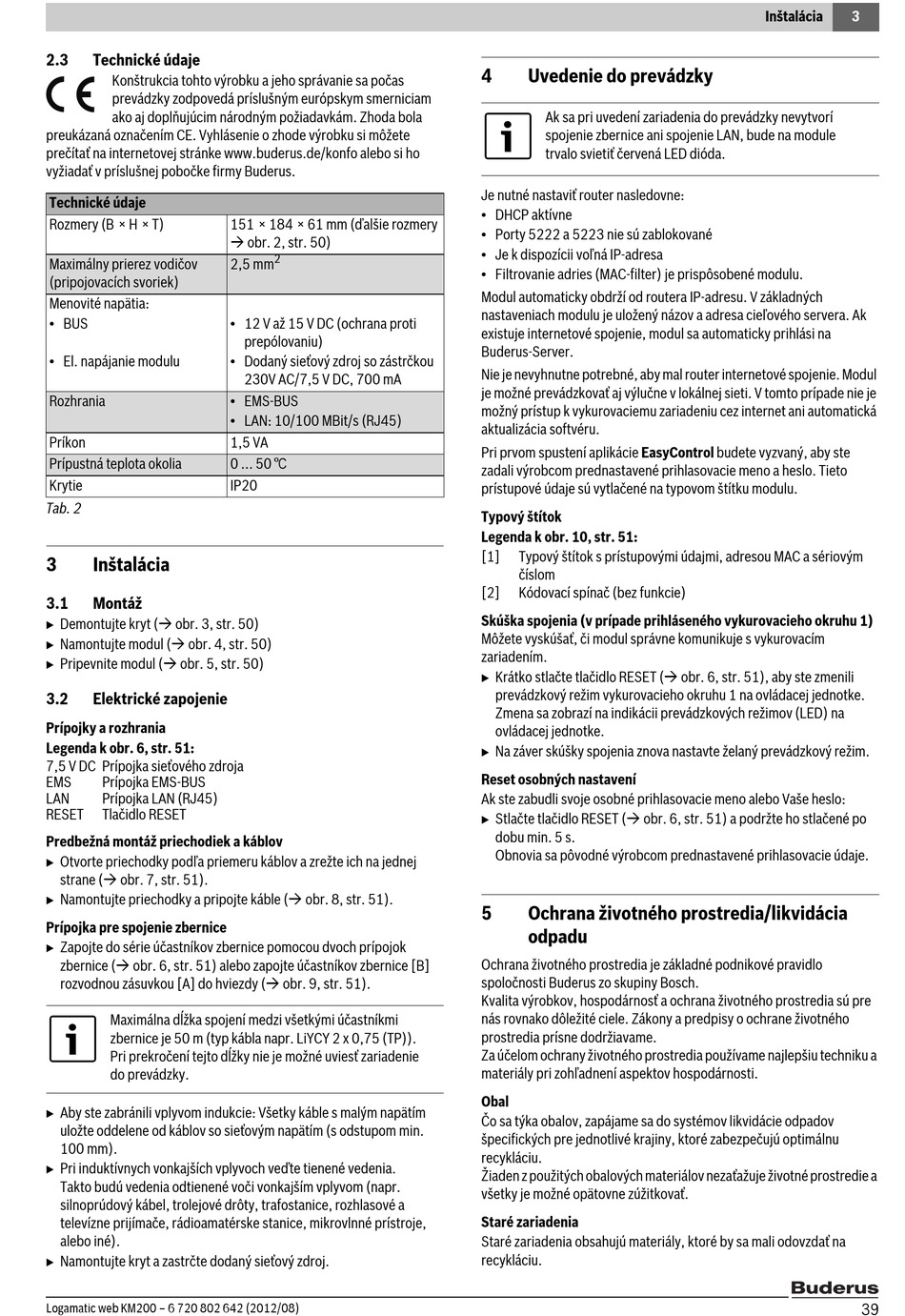

2.3 Technické údaje
Konštrukcia tohto výrobku a jeho správanie sa počas
prevádzky zodpovedá príslušným európskym smerniciam
ako aj doplňujúcim národným požiadavkám. Zhoda bola
preukázaná označením CE. Vyhlásenie o zhode výrobku si môžete
prečítať na internetovej stránke www.buderus.de/konfo alebo si ho
vyžiadať v príslušnej pobočke firmy Buderus.
Technické údaje
Rozmery (B × H × T)
Maximálny prierez vodičov
(pripojovacích svoriek)
Menovité napätia:
• BUS
• El. napájanie modulu
Rozhrania
Príkon
Prípustná teplota okolia
Krytie
Tab. 2
3 Inštalácia
3.1 Montáž
B Demontujte kryt ( obr. 3, str. 50)
B Namontujte modul ( obr. 4, str. 50)
B Pripevnite modul ( obr. 5, str. 50)
3.2 Elektrické zapojenie
Prípojky a rozhrania
Legenda k obr. 6, str. 51:
7,5 V DC Prípojka sieťového zdroja
EMS Prípojka EMS-BUS
LAN Prípojka LAN (RJ45)
RESET Tlačidlo RESET
Predbežná montáž priechodiek a káblov
B Otvorte priechodky podľa priemeru káblov a zrežte ich na jednej
strane ( obr. 7, str. 51).
B Namontujte priechodky a pripojte káble (
Prípojka pre spojenie zbernice
B Zapojte do série účastníkov zbernice pomocou dvoch prípojok
zbernice ( obr. 6, str. 51) alebo zapojte účastníkov zbernice [B]
rozvodnou zásuvkou [A] do hviezdy (
Maximálna dĺžka spojení medzi všetkými účastníkmi
zbernice je 50 m (typ kábla napr. LiYCY 2 x 0,75 (TP)).
Pri prekročení tejto dĺžky nie je možné uviesť zariadenie
do prevádzky.
B Aby ste zabránili vplyvom indukcie: Všetky káble s malým napätím
uložte oddelene od káblov so sieťovým napätím (s odstupom min.
100 mm).
B Pri induktívnych vonkajších vplyvoch veďte tienené vedenia.
Takto budú vedenia odtienené voči vonkajším vplyvom (napr.
silnoprúdový kábel, trolejové drôty, trafostanice, rozhlasové a
televízne prijímače, rádioamatérske stanice, mikrovlnné prístroje,
alebo iné).
B Namontujte kryt a zastrčte dodaný sieťový zdroj.
Logamatic web KM200 – 6 720 802 642 (2012/08)
151 × 184 × 61 mm (ďalšie rozmery
obr. 2, str. 50)
2
2,5 mm
• 12 V až 15 V DC (ochrana proti
prepólovaniu)
• Dodaný sieťový zdroj so zástrčkou
230V AC/7,5 V DC, 700 mA
• EMS-BUS
• LAN: 10/100 MBit/s (RJ45)
1,5 VA
0 ... 50 °C
IP20
obr. 8, str. 51).
obr. 9, str. 51).
4 Uvedenie do prevádzky
Ak sa pri uvedení zariadenia do prevádzky nevytvorí
spojenie zbernice ani spojenie LAN, bude na module
trvalo svietiť červená LED dióda.
Je nutné nastaviť router nasledovne:
• DHCP aktívne
• Porty 5222 a 5223 nie sú zablokované
• Je k dispozícii voľná IP-adresa
• Filtrovanie adries (MAC-filter) je prispôsobené modulu.
Modul automaticky obdrží od routera IP-adresu. V základných
nastaveniach modulu je uložený názov a adresa cieľového servera. Ak
existuje internetové spojenie, modul sa automaticky prihlási na
Buderus-Server.
Nie je nevyhnutne potrebné, aby mal router internetové spojenie. Modul
je možné prevádzkovať aj výlučne v lokálnej sieti. V tomto prípade nie je
možný prístup k vykurovaciemu zariadeniu cez internet ani automatická
aktualizácia softvéru.
Pri prvom spustení aplikácie EasyControl budete vyzvaný, aby ste
zadali výrobcom prednastavené prihlasovacie meno a heslo. Tieto
prístupové údaje sú vytlačené na typovom štítku modulu.
Typový štítok
Legenda k obr. 10, str. 51:
[1] Typový štítok s prístupovými údajmi, adresou MAC a sériovým
číslom
[2] Kódovací spínač (bez funkcie)
Skúška spojenia (v prípade prihláseného vykurovacieho okruhu 1)
Môžete vyskúšať, či modul správne komunikuje s vykurovacím
zariadením.
B Krátko stlačte tlačidlo RESET (
prevádzkový režim vykurovacieho okruhu 1 na ovládacej jednotke.
Zmena sa zobrazí na indikácii prevádzkových režimov (LED) na
ovládacej jednotke.
B Na záver skúšky spojenia znova nastavte želaný prevádzkový režim.
Reset osobných nastavení
Ak ste zabudli svoje osobné prihlasovacie meno alebo Vaše heslo:
B Stlačte tlačidlo RESET ( obr. 6, str. 51) a podržte ho stlačené po
dobu min. 5 s.
Obnovia sa pôvodné výrobcom prednastavené prihlasovacie údaje.
5 Ochrana životného prostredia/likvidácia
odpadu
Ochrana životného prostredia je základné podnikové pravidlo
spoločnosti Buderus zo skupiny Bosch.
Kvalita výrobkov, hospodárnosť a ochrana životného prostredia sú pre
nás rovnako dôležité ciele. Zákony a predpisy o ochrane životného
prostredia prísne dodržiavame.
Za účelom ochrany životného prostredia používame najlepšiu techniku a
materiály pri zohľadnení aspektov hospodárnosti.
Obal
Čo sa týka obalov, zapájame sa do systémov likvidácie odpadov
špecifických pre jednotlivé krajiny, ktoré zabezpečujú optimálnu
recykláciu.
Žiaden z použitých obalových materiálov nezaťažuje životné prostredie a
všetky je možné opätovne zúžitkovať.
Staré zariadenia
Staré zariadenia obsahujú materiály, ktoré by sa mali odovzdať na
recykláciu.
3
Inštalácia
obr. 6, str. 51), aby ste zmenili
