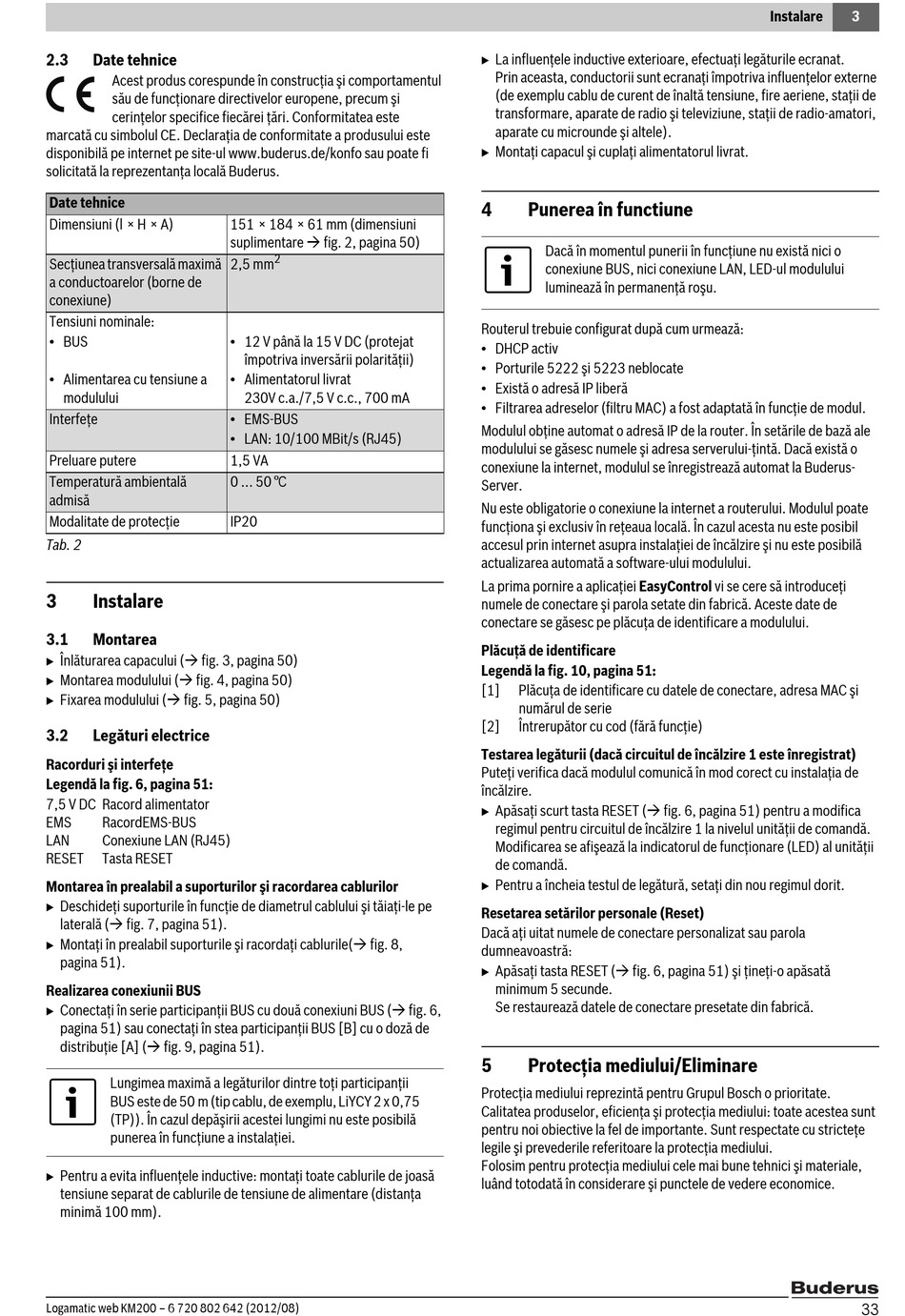

2.3
Date tehnice
Acest produs corespunde în construcţia şi comportamentul
său de funcţionare directivelor europene, precum şi
cerinţelor specifice fiecărei ţări. Conformitatea este
marcată cu simbolul CE. Declaraţia de conformitate a produsului este
disponibilă pe internet pe site-ul www.buderus.de/konfo sau poate fi
solicitată la reprezentanţa locală Buderus.
Date tehnice
Dimensiuni (l × H × A)
Secţiunea transversală maximă
a conductoarelor (borne de
conexiune)
Tensiuni nominale:
• BUS
• Alimentarea cu tensiune a
modulului
Interfeţe
Preluare putere
Temperatură ambientală
admisă
Modalitate de protecţie
Tab. 2
3
Instalare
3.1
Montarea
B Înlăturarea capacului (
fig. 3, pagina 50)
B Montarea modulului (
fig. 4, pagina 50)
B Fixarea modulului (
fig. 5, pagina 50)
3.2
Legături electrice
Racorduri şi interfeţe
Legendă la fig. 6, pagina 51:
7,5 V DC Racord alimentator
EMS
RacordEMS-BUS
LAN
Conexiune LAN (RJ45)
RESET
Tasta RESET
Montarea în prealabil a suporturilor şi racordarea cablurilor
B Deschideţi suporturile în funcţie de diametrul cablului şi tăiaţi-le pe
laterală (
fig. 7, pagina 51).
B Montaţi în prealabil suporturile şi racordaţi cablurile(
pagina 51).
Realizarea conexiunii BUS
B Conectaţi în serie participanţii BUS cu două conexiuni BUS (
pagina 51) sau conectaţi în stea participanţii BUS [B] cu o doză de
distribuţie [A] (
fig. 9, pagina 51).
Lungimea maximă a legăturilor dintre toţi participanţii
BUS este de 50 m (tip cablu, de exemplu, LiYCY 2 x 0,75
(TP)). În cazul depăşirii acestei lungimi nu este posibilă
punerea în funcţiune a instalaţiei.
B Pentru a evita influenţele inductive: montaţi toate cablurile de joasă
tensiune separat de cablurile de tensiune de alimentare (distanţa
minimă 100 mm).
Logamatic web KM200 – 6 720 802 642 (2012/08)
151 × 184 × 61 mm (dimensiuni
suplimentare
fig. 2, pagina 50)
2
2,5 mm
• 12 V până la 15 V DC (protejat
împotriva inversării polarităţii)
• Alimentatorul livrat
230V c.a./7,5 V c.c., 700 mA
• EMS-BUS
• LAN: 10/100 MBit/s (RJ45)
1,5 VA
0 ... 50 °C
IP20
fig. 8,
B La influenţele inductive exterioare, efectuaţi legăturile ecranat.
Prin aceasta, conductorii sunt ecranaţi împotriva influenţelor externe
(de exemplu cablu de curent de înaltă tensiune, fire aeriene, staţii de
transformare, aparate de radio şi televiziune, staţii de radio-amatori,
aparate cu microunde şi altele).
B Montaţi capacul şi cuplaţi alimentatorul livrat.
4
Punerea în functiune
Dacă în momentul punerii în funcţiune nu există nici o
conexiune BUS, nici conexiune LAN, LED-ul modulului
luminează în permanenţă roşu.
Routerul trebuie configurat după cum urmează:
• DHCP activ
• Porturile 5222 şi 5223 neblocate
• Există o adresă IP liberă
• Filtrarea adreselor (filtru MAC) a fost adaptată în funcţie de modul.
Modulul obţine automat o adresă IP de la router. În setările de bază ale
modulului se găsesc numele şi adresa serverului-ţintă. Dacă există o
conexiune la internet, modulul se înregistrează automat la Buderus-
Server.
Nu este obligatorie o conexiune la internet a routerului. Modulul poate
funcţiona şi exclusiv în reţeaua locală. În cazul acesta nu este posibil
accesul prin internet asupra instalaţiei de încălzire şi nu este posibilă
actualizarea automată a software-ului modulului.
La prima pornire a aplicaţiei EasyControl vi se cere să introduceţi
numele de conectare şi parola setate din fabrică. Aceste date de
conectare se găsesc pe plăcuţa de identificare a modulului.
Plăcuţă de identificare
Legendă la fig. 10, pagina 51:
[1]
Plăcuţa de identificare cu datele de conectare, adresa MAC şi
numărul de serie
[2]
Întrerupător cu cod (fără funcţie)
Testarea legăturii (dacă circuitul de încălzire 1 este înregistrat)
Puteţi verifica dacă modulul comunică în mod corect cu instalaţia de
încălzire.
B Apăsaţi scurt tasta RESET (
regimul pentru circuitul de încălzire 1 la nivelul unităţii de comandă.
Modificarea se afişează la indicatorul de funcţionare (LED) al unităţii
de comandă.
B Pentru a încheia testul de legătură, setaţi din nou regimul dorit.
Resetarea setărilor personale (Reset)
Dacă aţi uitat numele de conectare personalizat sau parola
dumneavoastră:
B Apăsaţi tasta RESET (
minimum 5 secunde.
Se restaurează datele de conectare presetate din fabrică.
fig. 6,
5
Protecţia mediului/Eliminare
Protecţia mediului reprezintă pentru Grupul Bosch o prioritate.
Calitatea produselor, eficienţa şi protecţia mediului: toate acestea sunt
pentru noi obiective la fel de importante. Sunt respectate cu stricteţe
legile şi prevederile referitoare la protecţia mediului.
Folosim pentru protecţia mediului cele mai bune tehnici şi materiale,
luând totodată în considerare şi punctele de vedere economice.
Instalare
fig. 6, pagina 51) pentru a modifica
fig. 6, pagina 51) şi ţineţi-o apăsată
3
33
