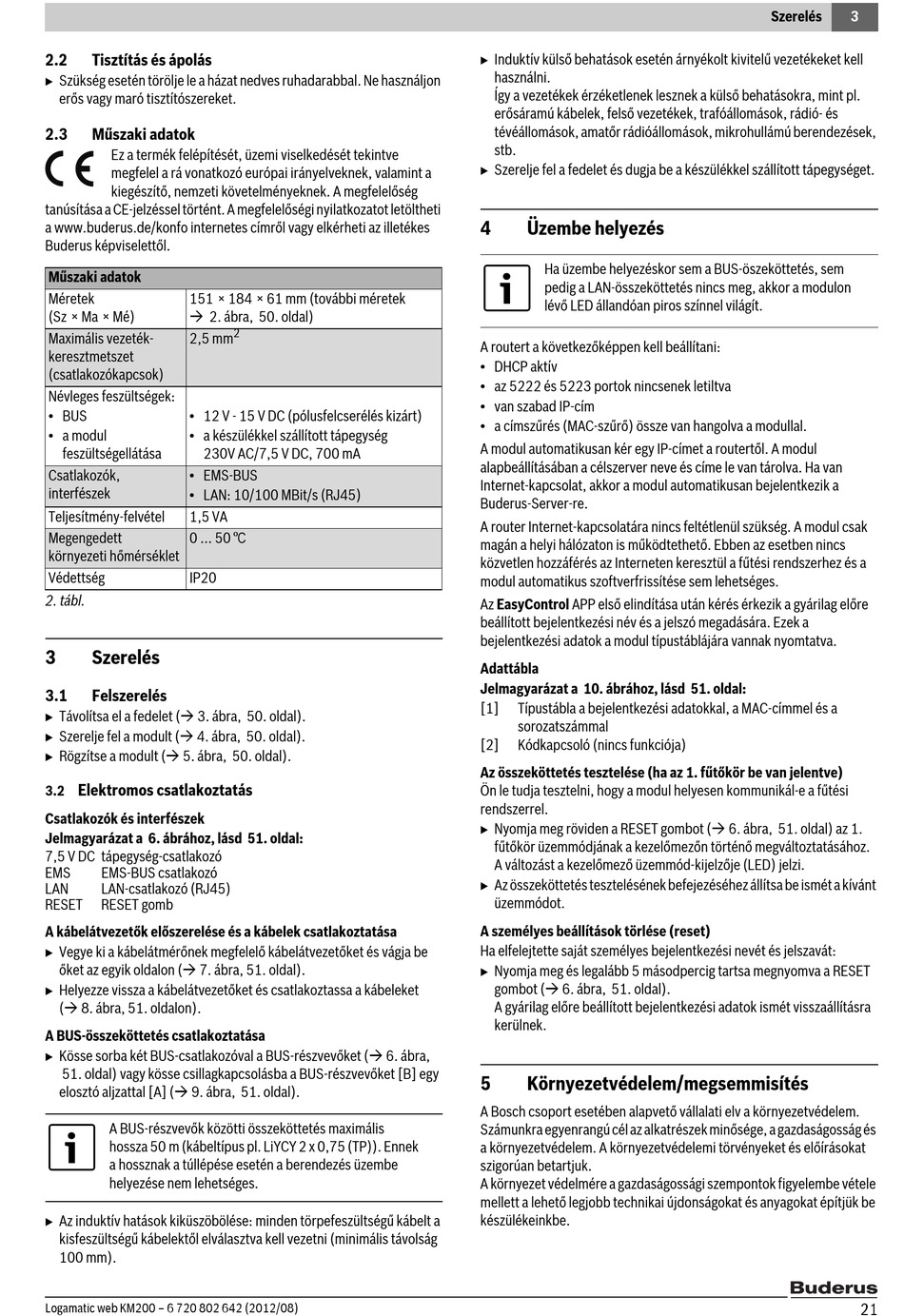

2.2 Tisztítás és ápolás
B Szükség esetén törölje le a házat nedves ruhadarabbal. Ne használjon
erős vagy maró tisztítószereket.
2.3 Műszaki adatok
Ez a termék felépítését, üzemi viselkedését tekintve
megfelel a rá vonatkozó európai irányelveknek, valamint a
kiegészítő, nemzeti követelményeknek. A megfelelőség
tanúsítása a CE-jelzéssel történt. A megfelelőségi nyilatkozatot letöltheti
a www.buderus.de/konfo internetes címről vagy elkérheti az illetékes
Buderus képviselettől.
Műszaki adatok
151 × 184 × 61 mm (további méretek
Méretek
(Sz × Ma × Mé)
2. ábra, 50. oldal)
Maximális vezeték- 2,5 mm
keresztmetszet
(csatlakozókapcsok)
Névleges feszültségek:
• BUS • 12 V - 15 V DC (pólusfelcserélés kizárt)
• a modul • a készülékkel szállított tápegység
feszültségellátása 230V AC/7,5 V DC, 700 mA
Csatlakozók, • EMS-BUS
interfészek
• LAN: 10/100 MBit/s (RJ45)
Teljesítmény-felvétel 1,5 VA
0 ... 50 °C
Megengedett
környezeti hőmérséklet
Védettség IP20
2. tábl.
3 Szerelés
3.1 Felszerelés
B Távolítsa el a fedelet ( 3. ábra, 50. oldal).
B Szerelje fel a modult ( 4. ábra, 50. oldal).
B Rögzítse a modult ( 5. ábra, 50. oldal).
Elektromos csatlakoztatás
3.2
Csatlakozók és interfészek
Jelmagyarázat a 6. ábrához, lásd 51. oldal:
7,5 V DC tápegység-csatlakozó
EMS EMS-BUS csatlakozó
LAN LAN-csatlakozó (RJ45)
RESET RESET gomb
A kábelátvezetők előszerelése és a kábelek csatlakoztatása
B Vegye ki a kábelátmérőnek megfelelő kábelátvezetőket és vágja be
őket az egyik oldalon ( 7. ábra, 51. oldal).
B Helyezze vissza a kábelátvezetőket és csatlakoztassa a kábeleket
( 8. ábra, 51. oldalon).
A BUS-összeköttetés csatlakoztatása
B Kösse sorba két BUS-csatlakozóval a BUS-részvevőket (
51. oldal) vagy kösse csillagkapcsolásba a BUS-részvevőket [B] egy
elosztó aljzattal [A] ( 9. ábra, 51. oldal).
A BUS-részvevők közötti összeköttetés maximális
hossza 50 m (kábeltípus pl. LiYCY 2 x 0,75 (TP)). Ennek
a hossznak a túllépése esetén a berendezés üzembe
helyezése nem lehetséges.
B Az induktív hatások kiküszöbölése: minden törpefeszültségű kábelt a
kisfeszültségű kábelektől elválasztva kell vezetni (minimális távolság
100 mm).
Logamatic web KM200 – 6 720 802 642 (2012/08)
2
6. ábra,
B Induktív külső behatások esetén árnyékolt kivitelű vezetékeket kell
használni.
Így a vezetékek érzéketlenek lesznek a külső behatásokra, mint pl.
erősáramú kábelek, felső vezetékek, trafóállomások, rádió- és
tévéállomások, amatőr rádióállomások, mikrohullámú berendezések,
stb.
B Szerelje fel a fedelet és dugja be a készülékkel szállított tápegységet.
4 Üzembe helyezés
Ha üzembe helyezéskor sem a BUS-öszeköttetés, sem
pedig a LAN-összeköttetés nincs meg, akkor a modulon
lévő LED állandóan piros színnel világít.
A routert a következőképpen kell beállítani:
• DHCP aktív
• az 5222 és 5223 portok nincsenek letiltva
• van szabad IP-cím
• a címszűrés (MAC-szűrő) össze van hangolva a modullal.
A modul automatikusan kér egy IP-címet a routertől. A modul
alapbeállításában a célszerver neve és címe le van tárolva. Ha van
Internet-kapcsolat, akkor a modul automatikusan bejelentkezik a
Buderus-Server-re.
A router Internet-kapcsolatára nincs feltétlenül szükség. A modul csak
magán a helyi hálózaton is működtethető. Ebben az esetben nincs
közvetlen hozzáférés az Interneten keresztül a fűtési rendszerhez és a
modul automatikus szoftverfrissítése sem lehetséges.
Az EasyControl APP első elindítása után kérés érkezik a gyárilag előre
beállított bejelentkezési név és a jelszó megadására. Ezek a
bejelentkezési adatok a modul típustáblájára vannak nyomtatva.
Adattábla
Jelmagyarázat a 10. ábrához, lásd 51. oldal:
[1] Típustábla a bejelentkezési adatokkal, a MAC-címmel és a
sorozatszámmal
[2] Kódkapcsoló (nincs funkciója)
Az összeköttetés tesztelése (ha az 1. fűtőkör be van jelentve)
Ön le tudja tesztelni, hogy a modul helyesen kommunikál-e a fűtési
rendszerrel.
B Nyomja meg röviden a RESET gombot (
fűtőkör üzemmódjának a kezelőmezőn történő megváltoztatásához.
A változást a kezelőmező üzemmód-kijelzője (LED) jelzi.
B Az összeköttetés tesztelésének befejezéséhez állítsa be ismét a kívánt
üzemmódot.
A személyes beállítások törlése (reset)
Ha elfelejtette saját személyes bejelentkezési nevét és jelszavát:
B Nyomja meg és legalább 5 másodpercig tartsa megnyomva a RESET
gombot ( 6. ábra, 51. oldal).
A gyárilag előre beállított bejelentkezési adatok ismét visszaállításra
kerülnek.
5 Környezetvédelem/megsemmisítés
A Bosch csoport esetében alapvető vállalati elv a környezetvédelem.
Számunkra egyenrangú cél az alkatrészek minősége, a gazdaságosság és
a környezetvédelem. A környezetvédelemi törvényeket és előírásokat
szigorúan betartjuk.
A környezet védelmére a gazdaságossági szempontok figyelembe vétele
mellett a lehető legjobb technikai újdonságokat és anyagokat építjük be
készülékeinkbe.
3
Szerelés
6. ábra, 51. oldal) az 1.
