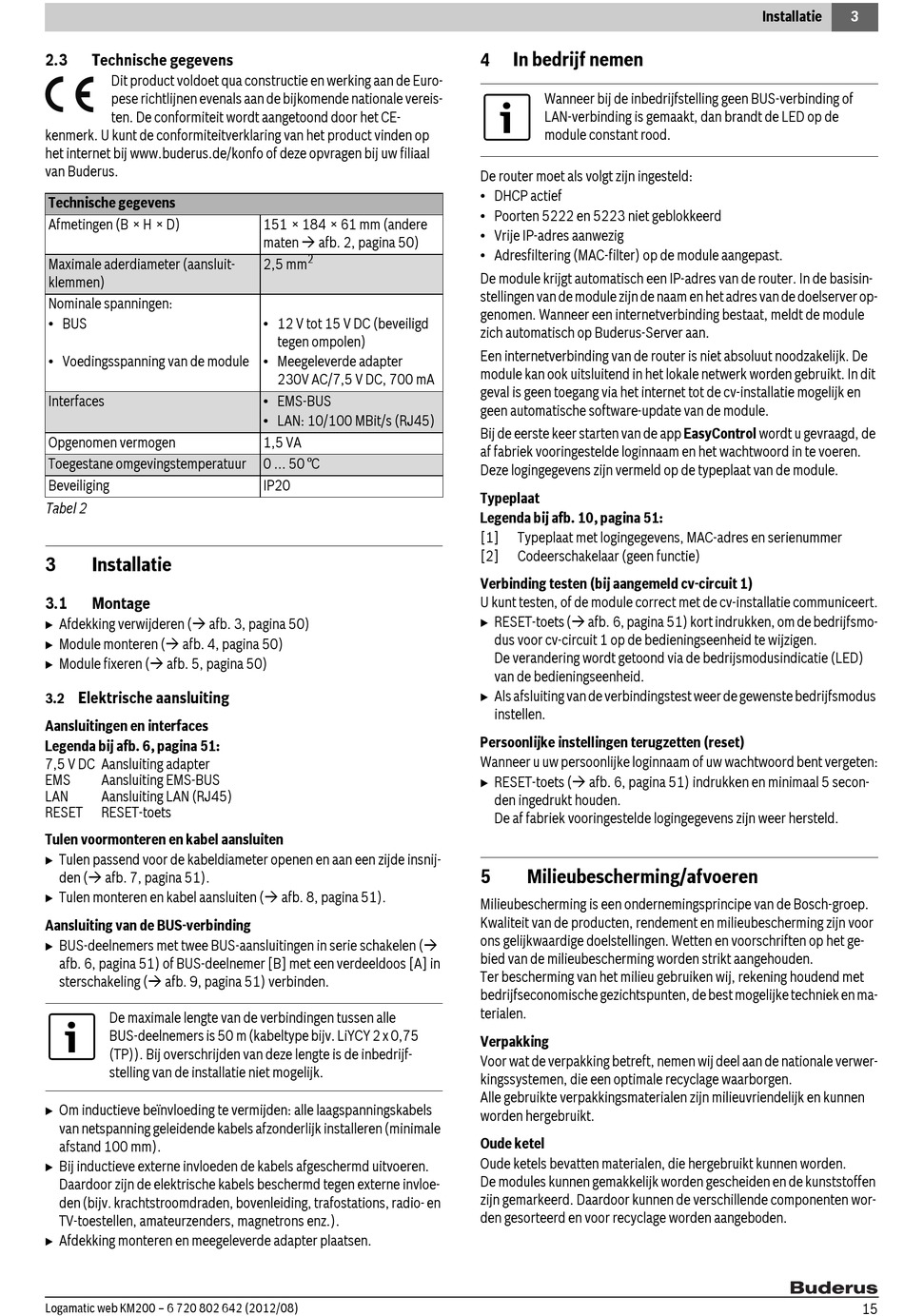

2.3 Technische gegevens
Dit product voldoet qua constructie en werking aan de Euro-
pese richtlijnen evenals aan de bijkomende nationale vereis-
ten. De conformiteit wordt aangetoond door het CE-
kenmerk. U kunt de conformiteitverklaring van het product vinden op
het internet bij www.buderus.de/konfo of deze opvragen bij uw filiaal
van Buderus.
Technische gegevens
Afmetingen (B × H × D)
Maximale aderdiameter (aansluit-
klemmen)
Nominale spanningen:
• BUS
• Voedingsspanning van de module
Interfaces
Opgenomen vermogen
Toegestane omgevingstemperatuur
Beveiliging
Tabel 2
3 Installatie
3.1 Montage
B Afdekking verwijderen ( afb. 3, pagina 50)
B Module monteren ( afb. 4, pagina 50)
B Module fixeren ( afb. 5, pagina 50)
Elektrische aansluiting
3.2
Aansluitingen en interfaces
Legenda bij afb. 6, pagina 51:
7,5 V DC Aansluiting adapter
EMS Aansluiting EMS-BUS
LAN Aansluiting LAN (RJ45)
RESET RESET-toets
Tulen voormonteren en kabel aansluiten
B Tulen passend voor de kabeldiameter openen en aan een zijde insnij-
den ( afb. 7, pagina 51).
B Tulen monteren en kabel aansluiten (
Aansluiting van de BUS-verbinding
B BUS-deelnemers met twee BUS-aansluitingen in serie schakelen (
afb. 6, pagina 51) of BUS-deelnemer [B] met een verdeeldoos [A] in
sterschakeling ( afb. 9, pagina 51) verbinden.
De maximale lengte van de verbindingen tussen alle
BUS-deelnemers is 50 m (kabeltype bijv. LiYCY 2 x 0,75
(TP)). Bij overschrijden van deze lengte is de inbedrijf-
stelling van de installatie niet mogelijk.
B Om inductieve beïnvloeding te vermijden: alle laagspanningskabels
van netspanning geleidende kabels afzonderlijk installeren (minimale
afstand 100 mm).
B Bij inductieve externe invloeden de kabels afgeschermd uitvoeren.
Daardoor zijn de elektrische kabels beschermd tegen externe invloe-
den (bijv. krachtstroomdraden, bovenleiding, trafostations, radio- en
TV-toestellen, amateurzenders, magnetrons enz.).
B Afdekking monteren en meegeleverde adapter plaatsen.
Logamatic web KM200 – 6 720 802 642 (2012/08)
151 × 184 × 61 mm (andere
maten afb. 2, pagina 50)
2
2,5 mm
• 12 V tot 15 V DC (beveiligd
tegen ompolen)
• Meegeleverde adapter
230V AC/7,5 V DC, 700 mA
• EMS-BUS
• LAN: 10/100 MBit/s (RJ45)
1,5 VA
0 ... 50 °C
IP20
afb. 8, pagina 51).

In bedrijf nemen

4
Wanneer bij de inbedrijfstelling geen BUS-verbinding of
LAN-verbinding is gemaakt, dan brandt de LED op de
module constant rood.
De router moet als volgt zijn ingesteld:
• DHCP actief
• Poorten 5222 en 5223 niet geblokkeerd
• Vrije IP-adres aanwezig
• Adresfiltering (MAC-filter) op de module aangepast.
De module krijgt automatisch een IP-adres van de router. In de basisin-
stellingen van de module zijn de naam en het adres van de doelserver op-
genomen. Wanneer een internetverbinding bestaat, meldt de module
zich automatisch op Buderus-Server aan.
Een internetverbinding van de router is niet absoluut noodzakelijk. De
module kan ook uitsluitend in het lokale netwerk worden gebruikt. In dit
geval is geen toegang via het internet tot de cv-installatie mogelijk en
geen automatische software-update van de module.
Bij de eerste keer starten van de app EasyControl wordt u gevraagd, de
af fabriek vooringestelde loginnaam en het wachtwoord in te voeren.
Deze logingegevens zijn vermeld op de typeplaat van de module.
Typeplaat
Legenda bij afb. 10, pagina 51:
[1] Typeplaat met logingegevens, MAC-adres en serienummer
[2] Codeerschakelaar (geen functie)
Verbinding testen (bij aangemeld cv-circuit 1)
U kunt testen, of de module correct met de cv-installatie communiceert.
B RESET-toets ( afb. 6, pagina 51) kort indrukken, om de bedrijfsmo-
dus voor cv-circuit 1 op de bedieningseenheid te wijzigen.
De verandering wordt getoond via de bedrijsmodusindicatie (LED)
van de bedieningseenheid.
B Als afsluiting van de verbindingstest weer de gewenste bedrijfsmodus
instellen.
Persoonlijke instellingen terugzetten (reset)
Wanneer u uw persoonlijke loginnaam of uw wachtwoord bent vergeten:
B RESET-toets ( afb. 6, pagina 51) indrukken en minimaal 5 secon-
den ingedrukt houden.
De af fabriek vooringestelde logingegevens zijn weer hersteld.
5 Milieubescherming/afvoeren
Milieubescherming is een ondernemingsprincipe van de Bosch-groep.
Kwaliteit van de producten, rendement en milieubescherming zijn voor
ons gelijkwaardige doelstellingen. Wetten en voorschriften op het ge-
bied van de milieubescherming worden strikt aangehouden.
Ter bescherming van het milieu gebruiken wij, rekening houdend met
bedrijfseconomische gezichtspunten, de best mogelijke techniek en ma-
terialen.
Verpakking
Voor wat de verpakking betreft, nemen wij deel aan de nationale verwer-
kingssystemen, die een optimale recyclage waarborgen.
Alle gebruikte verpakkingsmaterialen zijn milieuvriendelijk en kunnen
worden hergebruikt.
Oude ketel
Oude ketels bevatten materialen, die hergebruikt kunnen worden.
De modules kunnen gemakkelijk worden gescheiden en de kunststoffen
zijn gemarkeerd. Daardoor kunnen de verschillende componenten wor-
den gesorteerd en voor recyclage worden aangeboden.
