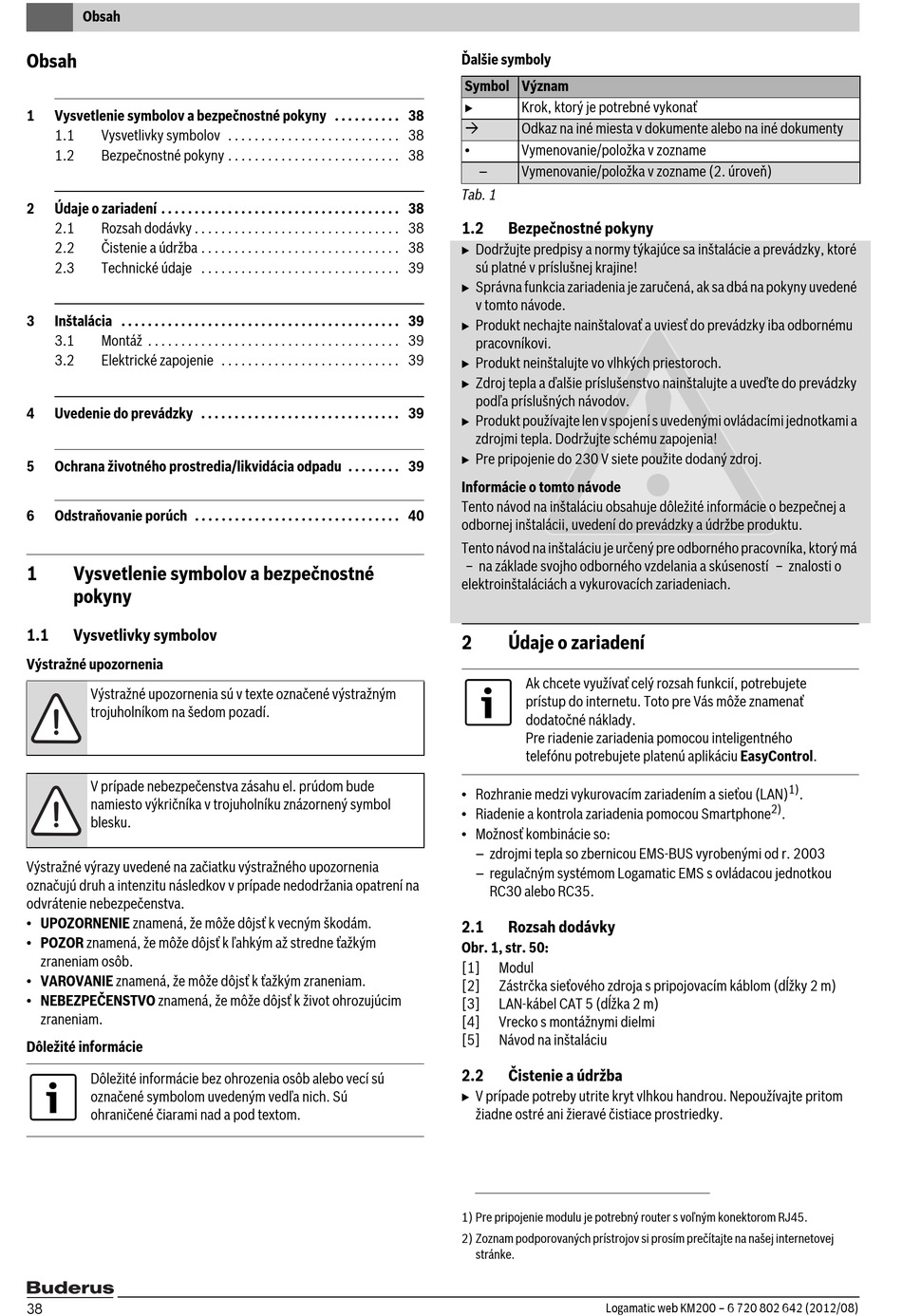

Obsah
Obsah
1 Vysvetlenie symbolov a bezpečnostné pokyny . . . . . . . . . . 38
1.1

Vysvetlivky symbolov . . . . . . . . . . . . . . . . . . . . . . . . . . 38

1.2 Bezpečnostné pokyny . . . . . . . . . . . . . . . . . . . . . . . . . . 38
2 Údaje o zariadení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
2.1 Rozsah dodávky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
2.2 Čistenie a údržba . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
2.3 Technické údaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
3 Inštalácia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
3.1 Montáž . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
3.2 Elektrické zapojenie . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
4 Uvedenie do prevádzky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
5 Ochrana životného prostredia/likvidácia odpadu . . . . . . . . 39
6 Odstraňovanie porúch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
1 Vysvetlenie symbolov a bezpečnostné
pokyny
1.1 Vysvetlivky symbolov
Výstražné upozornenia
Výstražné upozornenia sú v texte označené výstražným
trojuholníkom na šedom pozadí.
V prípade nebezpečenstva zásahu el. prúdom bude
namiesto výkričníka v trojuholníku znázornený symbol
blesku.
Výstražné výrazy uvedené na začiatku výstražného upozornenia
označujú druh a intenzitu následkov v prípade nedodržania opatrení na
odvrátenie nebezpečenstva.
• UPOZORNENIE znamená, že môže dôjsť k vecným škodám.
• POZOR znamená, že môže dôjsť k ľahkým až stredne ťažkým
zraneniam osôb.
• VAROVANIE znamená, že môže dôjsť k ťažkým zraneniam.
• NEBEZPEČENSTVO znamená, že môže dôjsť k život ohrozujúcim
zraneniam.
Dôležité informácie
Dôležité informácie bez ohrozenia osôb alebo vecí sú
označené symbolom uvedeným vedľa nich. Sú
ohraničené čiarami nad a pod textom.
38
Ďalšie symboly
Symbol Význam
B Krok, ktorý je potrebné vykonať
Odkaz na iné miesta v dokumente alebo na iné dokumenty
Vymenovanie/položka v zozname
•
– Vymenovanie/položka v zozname (2. úroveň)
Tab. 1
1.2 Bezpečnostné pokyny
B Dodržujte predpisy a normy týkajúce sa inštalácie a prevádzky, ktoré
sú platné v príslušnej krajine!
B Správna funkcia zariadenia je zaručená, ak sa dbá na pokyny uvedené
v tomto návode.
B Produkt nechajte nainštalovať a uviesť do prevádzky iba odbornému
pracovníkovi.
B Produkt neinštalujte vo vlhkých priestoroch.
B Zdroj tepla a ďalšie príslušenstvo nainštalujte a uveďte do prevádzky
podľa príslušných návodov.
B Produkt používajte len v spojení s uvedenými ovládacími jednotkami a
zdrojmi tepla. Dodržujte schému zapojenia!
B Pre pripojenie do 230 V siete použite dodaný zdroj.
Informácie o tomto návode
Tento návod na inštaláciu obsahuje dôležité informácie o bezpečnej a
odbornej inštalácii, uvedení do prevádzky a údržbe produktu.
Tento návod na inštaláciu je určený pre odborného pracovníka, ktorý má
– na základe svojho odborného vzdelania a skúseností – znalosti o
elektroinštaláciách a vykurovacích zariadeniach.
2 Údaje o zariadení
Ak chcete využívať celý rozsah funkcií, potrebujete
prístup do internetu. Toto pre Vás môže znamenať
dodatočné náklady.
Pre riadenie zariadenia pomocou inteligentného
telefónu potrebujete platenú aplikáciu EasyControl.
• Rozhranie medzi vykurovacím zariadením a sieťou (LAN)
• Riadenie a kontrola zariadenia pomocou Smartphone
• Možnosť kombinácie so:
– zdrojmi tepla so zbernicou EMS-BUS vyrobenými od r. 2003
– regulačným systémom Logamatic EMS s ovládacou jednotkou
RC30 alebo RC35.
2.1 Rozsah dodávky
Obr. 1, str. 50:
[1] Modul
[2] Zástrčka sieťového zdroja s pripojovacím káblom (dĺžky 2 m)
[3] LAN-kábel CAT 5 (dĺžka 2 m)
[4] Vrecko s montážnymi dielmi
[5] Návod na inštaláciu
2.2 Čistenie a údržba
B V prípade potreby utrite kryt vlhkou handrou. Nepoužívajte pritom
žiadne ostré ani žieravé čistiace prostriedky.
1) Pre pripojenie modulu je potrebný router s voľným konektorom RJ45.
2) Zoznam podporovaných prístrojov si prosím prečítajte na našej internetovej
stránke.
Logamatic web KM200 – 6 720 802 642 (2012/08)
1)
.
2)
.
