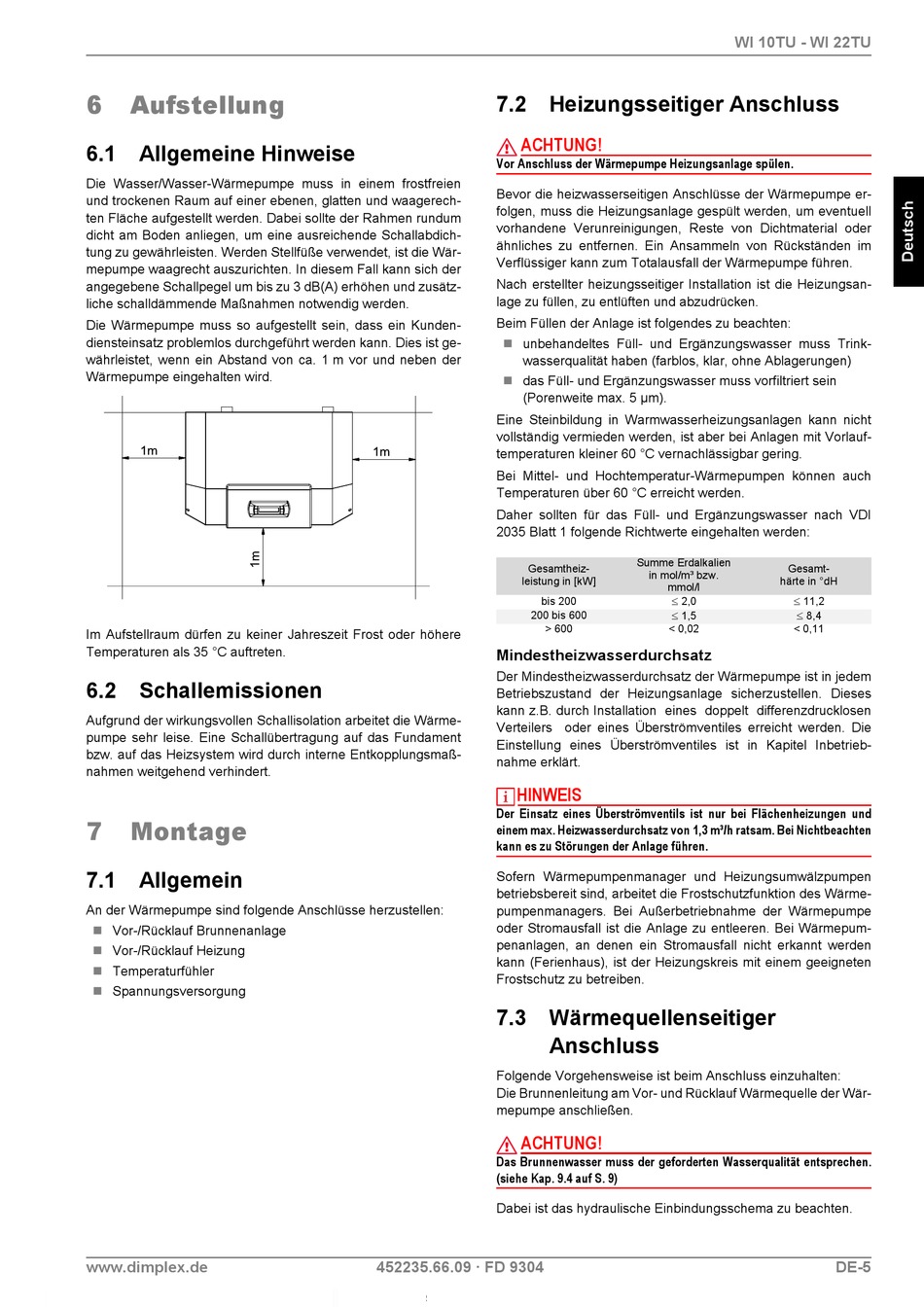

Aufstellung; Allgemeine Hinweise; Schallemissionen; Montage - Dimplex WI 10TU Montage- Und Gebrauchsanweisung

6

Aufstellung

6.1 Allgemeine Hinweise

Die Wasser/Wasser-Wärmepumpe muss in einem frostfreien
und trockenen Raum auf einer ebenen, glatten und waagerech-
ten Fläche aufgestellt werden. Dabei sollte der Rahmen rundum
dicht am Boden anliegen, um eine ausreichende Schallabdich-
tung zu gewährleisten. Werden Stellfüße verwendet, ist die Wär-
mepumpe waagrecht auszurichten. In diesem Fall kann sich der
angegebene Schallpegel um bis zu 3 dB(A) erhöhen und zusätz-
liche schalldämmende Maßnahmen notwendig werden.
Die Wärmepumpe muss so aufgestellt sein, dass ein Kunden-
diensteinsatz problemlos durchgeführt werden kann. Dies ist ge-
währleistet, wenn ein Abstand von ca. 1 m vor und neben der
Wärmepumpe eingehalten wird.
Im Aufstellraum dürfen zu keiner Jahreszeit Frost oder höhere
Temperaturen als 35 °C auftreten.

6.2 Schallemissionen

Aufgrund der wirkungsvollen Schallisolation arbeitet die Wärme-
pumpe sehr leise. Eine Schallübertragung auf das Fundament
bzw. auf das Heizsystem wird durch interne Entkopplungsmaß-
nahmen weitgehend verhindert.
7

Montage

7.1 Allgemein

An der Wärmepumpe sind folgende Anschlüsse herzustellen:
 Vor-/Rücklauf Brunnenanlage
 Vor-/Rücklauf Heizung
 Temperaturfühler
 Spannungsversorgung
www.dimplex.de

7.2 Heizungsseitiger Anschluss

ACHTUNG!
Vor Anschluss der Wärmepumpe Heizungsanlage spülen.
Bevor die heizwasserseitigen Anschlüsse der Wärmepumpe er-
folgen, muss die Heizungsanlage gespült werden, um eventuell
vorhandene Verunreinigungen, Reste von Dichtmaterial oder
ähnliches zu entfernen. Ein Ansammeln von Rückständen im
Verflüssiger kann zum Totalausfall der Wärmepumpe führen.
Nach erstellter heizungsseitiger Installation ist die Heizungsan-
lage zu füllen, zu entlüften und abzudrücken.
Beim Füllen der Anlage ist folgendes zu beachten:
 unbehandeltes Füll- und Ergänzungswasser muss Trink-
wasserqualität haben (farblos, klar, ohne Ablagerungen)
 das Füll- und Ergänzungswasser muss vorfiltriert sein
(Porenweite max. 5 µm).
Eine Steinbildung in Warmwasserheizungsanlagen kann nicht
vollständig vermieden werden, ist aber bei Anlagen mit Vorlauf-
temperaturen kleiner 60 °C vernachlässigbar gering.
Bei Mittel- und Hochtemperatur-Wärmepumpen können auch
Temperaturen über 60 °C erreicht werden.
Daher sollten für das Füll- und Ergänzungswasser nach VDI
2035 Blatt 1 folgende Richtwerte eingehalten werden:
Gesamtheiz-
leistung in [kW]
bis 200
200 bis 600
> 600

Mindestheizwasserdurchsatz

Der Mindestheizwasserdurchsatz der Wärmepumpe ist in jedem
Betriebszustand der Heizungsanlage sicherzustellen. Dieses
kann z.B. durch Installation eines doppelt differenzdrucklosen
Verteilers oder eines Überströmventiles erreicht werden. Die
Einstellung eines Überströmventiles ist in Kapitel Inbetrieb-
nahme erklärt.
HINWEIS
Der Einsatz eines Überströmventils ist nur bei Flächenheizungen und
einem max. Heizwasserdurchsatz von 1,3 m³/h ratsam. Bei Nichtbeachten
kann es zu Störungen der Anlage führen.
Sofern Wärmepumpenmanager und Heizungsumwälzpumpen
betriebsbereit sind, arbeitet die Frostschutzfunktion des Wärme-
pumpenmanagers. Bei Außerbetriebnahme der Wärmepumpe
oder Stromausfall ist die Anlage zu entleeren. Bei Wärmepum-
penanlagen, an denen ein Stromausfall nicht erkannt werden
kann (Ferienhaus), ist der Heizungskreis mit einem geeigneten
Frostschutz zu betreiben.
7.3 Wärmequellenseitiger
Anschluss
Folgende Vorgehensweise ist beim Anschluss einzuhalten:
Die Brunnenleitung am Vor- und Rücklauf Wärmequelle der Wär-
mepumpe anschließen.
ACHTUNG!
Das Brunnenwasser muss der geforderten Wasserqualität entsprechen.
(siehe Kap. 9.4 auf S. 9)
Dabei ist das hydraulische Einbindungsschema zu beachten.
452235.66.09 · FD 9304
WI 10TU - WI 22TU
Summe Erdalkalien
Gesamt-
in mol/m³ bzw.
härte in °dH
mmol/l
 
2,0 11,2
 
1,5 8,4
< 0,02 < 0,11
DE-5
