C 900
Bedienungshinweise . . . . . . . . . . . . . . . . . . S. 2
Bitte vor Inbetriebnahme des Gerätes lesen!
User Instructions . . . . . . . . . . . . . . . . . . . . p. 12
Please read the manual before using the equipment!
Mode d'emploi . . . . . . . . . . . . . . . . . . . . . . p. 22
Veuillez lire cette notice avant d'utiliser le système!
Istruzioni per l'uso . . . . . . . . . . . . . . . . . . . p. 32
Prima di utilizzare l'apparecchio, leggere il manuale!
Modo de empleo . . . . . . . . . . . . . . . . . . . . p. 42
Antes de utilizar el equipo, lea por favor el manual!
Instruções de uso . . . . . . . . . . . . . . . . . . . p. 52
Por favor leia este manual antes de usar o equipamento!
AKG.EMOTION
EMOTION
MICROPHONE
SERIES
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für AKG EMOTION series
Inhaltszusammenfassung für AKG EMOTION series
- Seite 1 EMOTION AKG.EMOTION MICROPHONE SERIES C 900 Bedienungshinweise ....S. 2 Bitte vor Inbetriebnahme des Gerätes lesen! User Instructions ....p. 12 Please read the manual before using the equipment! Mode d’emploi .
- Seite 2 1 SA 41/1 1 PB 1000 Kontrollieren Sie bitte, ob die Verpackung alle oben angeführten Teile enthält. Falls etwas fehlt, wenden Sie sich bitte an Ihren AKG-Händler. 1.3 Empfohlenes • Mikrofonkabel MK 9/10: 10 m 2-polig Zubehör geschirmtes Kabel mit XLR-Stecker und XLR-Kupplung •...

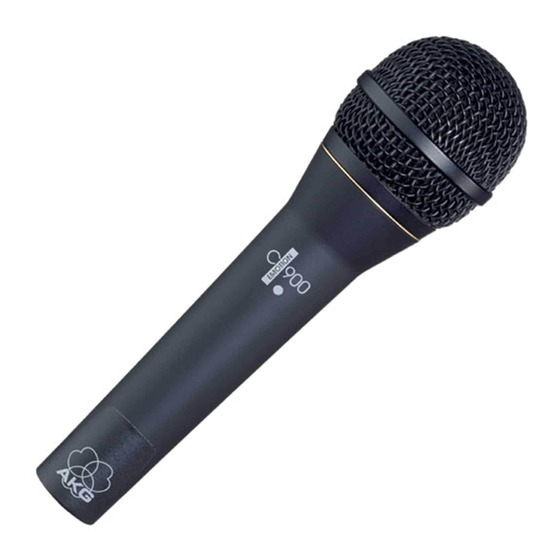

- Seite 3 1 Beschreibung • Hohe Rückkopplungssicherheit durch fre- quenzunabhängige nierenförmige Richt- charakteristik. • Presence Boost Adapter PB 1000 für optimale Sprachverständlichkeit Das Kondensatormikrofon C 900 ist ein Vokalmi- 1.5 Kurz- krofon für den professionellen Einsatz auf der beschreibung Bühne. Der speziell auf Gesangsübertragung abge- stimmte Frequenzgang und die nierenförmige Richtcharakteristik bieten Ihnen einen ausgewo- genen Sound und hohe Rückkopplungssicherheit.
- Seite 4 1. Schließen Sie das Mikrofon mit einem XLR-Mi- Phantom- krofonkabel (z.B. dem optionalen MK 9/10 von speisung AKG) an einen symmetrischen XLR-Mikro- Siehe Abb. 1. foneingang mit Phantomspeisung an. 2. Schalten Sie die Phantomspeisung ein. (Lesen Sie dazu in der Betriebsanleitung des jeweili- gen Gerätes nach.)
- Seite 5 2 Anschluss Wenn Sie andere als die von AKG empfoh- Wichtig! lenen Speisegeräte verwenden, kann das Mikrofon beschädigt werden und erlischt die Garantie. Die Phantomspeisegeräte von AKG können Sie auch an einen asymmetrischen Eingang an- Asymmetrischer schließen. Eingang C 900 Phantom Abb.
- Seite 6 3 Anwendung 3.1 Einleitung Gesangsmikrofon bietet Ihnen viele Möglichkeiten, den Klang Ihrer Stimme, wie er durch die Beschallungsanlage wiedergegeben wird, zu gestalten. Beachten Sie bitte die folgenden Hinweise, um Ihr Mikrofon optimal einsetzen zu können. Grundsätzlich wird Ihre Stimme umso voller und Besprechungs- weicher wiedergegeben, je kürzer der Abstand abstand und...
- Seite 7 3 Anwendung Rückkopplung Abb. 6: Mikrofon- aufstellung für minimale Rückkopplung Die Rückkopplung kommt dadurch zustande, dass ein Teil des von den Lautsprechern abgege- benen Schalls vom Mikrofon aufgenommen und verstärkt wieder den Lautsprechern zugeleitet wird. Ab einer bestimmten Lautstärke (der Rückkopplungsgrenze) läuft dieses Signal gewis- sermaßen im Kreis, die Anlage heult und pfeift kann...
- Seite 8 3 Anwendung besonders im unteren Frequenzbereich, aus- gelöst werden, also indirekt durch den Naheffekt. In diesem Fall brauchen Sie oft nur den Mikrofonabstand vergrößern, Rückkopplung zum Abreissen zu bringen. 3.5 Begleitchor Abb. 7: Begleitduo mit einem gemein- samen Mikrofon 1. Lassen Sie nie mehr als zwei Personen in ein gemeinsames Mikrofon singen.
-
Seite 9: Fehlerbehebung
3 Anwendung Sichern Sie beim Montieren und Demontieren Wichtig! des PB 1000 die Mikrofonkapsel in der elasti- schen Gummilagerung mit der Hand, um die Kapsel nicht versehentlich aus der Lagerung zu reißen. 4 Reinigung Reinigen Sie die Gehäuseoberfläche des Mikro- 4.1 Gehäuse- fons mit einem mit Wasser befeuchteten Tuch. - Seite 10 5 Fehlerbehebung Fehler Mögliche Ursache Abhilfe wünschten Pegel einstellen. 3. Mikrofon nicht an 3. Mikrofon an Misch- Mischpult oder pult oder Verstärker Verstärker ange- anschließen. schlossen. 4. Kabelstecker nicht 4. Kabelstecker richtig angesteckt. nochmals an- stecken. 5. Kabel defekt. 5. Kabel überprüfen und falls nötig er- setzen.
-
Seite 11: Technische Daten
6 Technische Daten Arbeitsweise: Kondensatormikrofon mit Permanentladung Richtcharakteristik: Niere Übertragungsbereich: 20-20.000 Hz Empfindlichkeit: 6 mV/Pa (-44 dBV bez. auf 1 V/Pa) Elektrische Impedanz bei 1000 Hz: 200 Ω >2000 Ω Empfohlene Lastimpedanz: Grenzschalldruckpegel für 1% / 3% Klirrfaktor: 139 / 142 dB SPL Äquivalentschalldruckpegel: 17,5 dB (A) (nach DIN 45412) Speisespannung:... - Seite 64 EMOTION AKG.EMOTION MICROPHONE SERIES The Moffatts B*Witched D 660 S D 880 D 880 S C 900 D 440 D 550 D 770...
