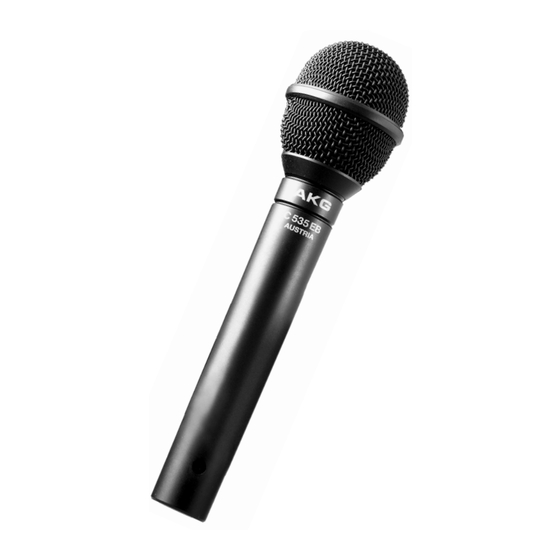

C535EB
BEDIENUNGSANLEITUNG
Bitte vor Inbetriebnahme des Gerätes lesen!
USER INSTRUCTIONS
Please read the manual before using the equipment!
MODE D'EMPLOI
Veuillez lire cette notice avant d'utiliser le système!
ISTRUZIONI PER L'USO
Prima di utilizzare l'apparecchio, leggere il manuale!
MODO DE EMPLEO
¡Sirvase leer el manual antes de utilizar el equipo!
S. 2
. . . . . . . . . . .
p. 12
. . . . . . . . . . . . . . .
p. 22
. . . . . . . . . . . . . . . . . . . . . .
p. 32
. . . . . . . . . . . . .
p. 42
. . . . . . . . . . . . . . . . . . .
Werbung
Verwandte Anleitungen für AKG C 535 EB
Inhaltszusammenfassung für AKG C 535 EB
- Seite 1 C535EB BEDIENUNGSANLEITUNG S. 2 ... Bitte vor Inbetriebnahme des Gerätes lesen! USER INSTRUCTIONS p. 12 ....Please read the manual before using the equipment! MODE D’EMPLOI p.
- Seite 2 Bühne und im Studio konzipiert worden. Überall dort, wo hohe Anforderungen an die Aufnahmequalität und Robustheit eines Mikrofons gestellt werden, erweist sich das C 535 EB als bestens geeignet. Der überlegene technische Aufbau des Mikro- fons, der, ohne Kompromisse einzugehen, auf die Anforderungen der modernen Musikszene abgestimmt wurde, bietet dem Anwender eine Reihe von Vorteilen, wie z.
- Seite 3 52 V nach IEC 61938) und kann direkt aus Mischpulten, Tonbandma- schinen oder einem Batterie- oder Netz-Phantomspeisegerät be trieben werden. Der Strombedarf liegt unter 1 mA. Ihr C 535 EB weist außer- dem eine individuelle Seriennummer auf und wird gemeinsam mit ei- nem elastischen „Quick-release“-Stativanschluss SA 61 in einem...
- Seite 4 1. Die Empfindlichkeit des Mikrofons kann von dem für Kondensator - mikrofone üblichen Wert von ca. 7 mV/Pa auf einen um 14 dB reduzier- ten Wert (auf ca. 1/5) gebracht werden. Damit kann das C 535 EB auch an jene Geräte angeschlossen werden, die für den Anschluss von dyna-...
- Seite 5 Klangspektrum her sehr obertonarm. Die Abstrahlung der Bässe erfolgt überwiegend durch das Schallloch, die hohen Frequenzen dagegen durch die Decke. Das C 535 EB soll auf folgenden Bereich der Decke gerichtet werden: Ausgehend von der Spielhaltung des Instrumentes liegt die optimale Stelle auf der Senkrechten zwischen Steg und Fußboden im unteren...
- Seite 6 Abnahme der Flöte die Art der Musikdarbietung ausschlaggebend für die Mikrofonposition. Je nach gewünschter Klang- färbung kann das C 535 EB zwischen 2 und 5 cm bzw. 10 und 20 cm vor den Lippen positioniert werden. Zur Vermeidung starker Blasgeräusche empfiehlt es sich, am Mikrofon vorbeizublasen.
- Seite 7 Passagen hoher Dynamik eine Übersteuerung des Mikrofones und damit Verzerrungen zu vermeiden. Stromversorgung: Das AKG C 535 EB kann aus Phantomspeisequellen nach IEC 61938 gespeist werden. Diese Norm schreibt eine positive Spannung von 12, 24 oder 48 V an den NF-Leitungen gegen die Kabelabschirmung vor.
-
Seite 8: Technische Daten
Die Widerstände 2 x Rv dürfen maximal 0,5 % Toleranz aufweisen, da- mit die Symmetrieanforderungen erfüllt werden. Normwerte für Rv (oder 2 x Rv): + UB 2 x Rv 12 V ± 2 V 680 Ohm 330 Ohm 24 V ± 4 V 1200 Ohm 680 Ohm 48 V ±... - Seite 9 Empfohlenes Zubehör: Pop-, Windschutz W 23 Netzgerät, 2-kanalig N 62 E Netzgerät, 6-kanalig N 66 E Batteriegerät B 18 Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Sie können die Konformitätserklärung auf http://www.akg.com oder per E-Mail an sales@akg.com anfordern. Maßzeichnung:...
- Seite 10 Schaltplan: Frequenzkurve:...
-
Seite 11: Reinigungshinweise
Reinigungshinweise: Alle Metalloberflächen können von Zeit zu Zeit problemlos mit (Industrie-)Spiritus oder Alkohol gereinigt werden. Servicehinweis: Der Kondensatorwandler kann einfach, ohne Zuhilfenahme von Werk- zeugen, getauscht werden. 1) Abschrauben der Gitterkappe vom Mikrofongehäuse im Gegenuhr- zeigersinn; die gerändelte Schraubfassung der elastischen Lagerung mit dem eingebauten Wandler ist sichtbar.
