AKG WMS 400 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. AKG Anleitungen
  4. Mikrofone
  5. WMS 400
  6. Bedienungsanleitung

AKG WMS 400 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für WMS 400:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
WMS 400
wireless microphone system
Bedienungsanleitung . . . . . . . . . . . . . . . S. 2
Bitte vor Inbetriebnahme des Gerätes lesen!
User Instructions . . . . . . . . . . . . . . . . . p. 18
Please read the manual before using the equipment!
Mode d'emploi. . . . . . . . . . . . . . . . . . . p. 34
Veuillez lire cette notice avant d'utiliser le système!
Istruzioni per l'uso. . . . . . . . . . . . . . . . p. 50
Prima di utilizzare l'apparecchio, leggere il manuale
Modo de empleo . . . . . . . . . . . . . . . . . p. 66
¡Sirvase leer el manual antes de utilizar el equipo!
Instruções de uso . . . . . . . . . . . . . . . . p. 82
Favor leia este manual antes de usar o equipamento!

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für AKG WMS 400

Inhaltszusammenfassung für AKG WMS 400

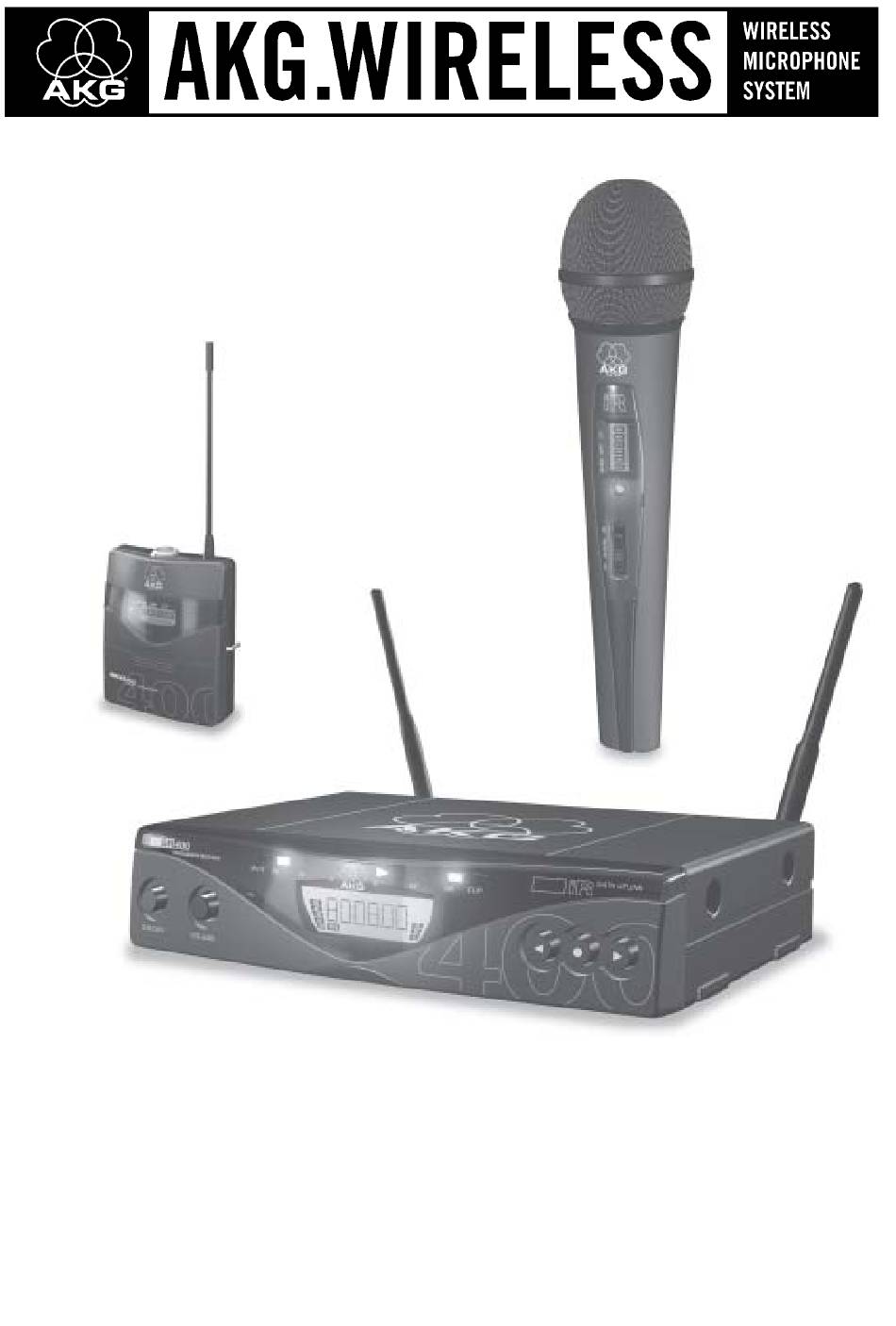

  • Seite 1 WMS 400 wireless microphone system Bedienungsanleitung ....S. 2 Bitte vor Inbetriebnahme des Gerätes lesen! User Instructions ....p. 18 Please read the manual before using the equipment! Mode d’emploi.

  • Seite 2: Inhaltsverzeichnis

    2.4 WMS 400 ........

  • Seite 3: Sicherheit Und Umwelt

    3. Die Verpackung ist recyclierbar. Entsorgen Sie die Verpackung in einem dafür vorgesehenen Sammelsystem. 2 Beschreibung Vielen Dank, dass Sie sich für ein Produkt aus dem Hause AKG entschieden haben. Bitte lesen Sie die 2.1 Einleitung Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät benützen, und bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen können.

  • Seite 4: Wms 400

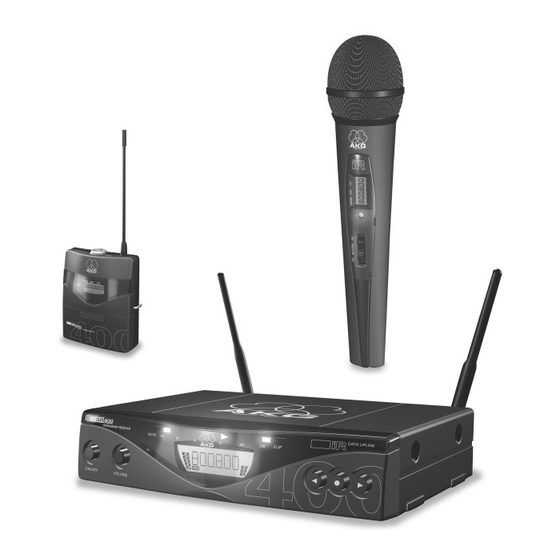

    2 Beschreibung 2.4 WMS 400 Das drahtlose Mikrofonsystem WMS 400 besteht aus dem stationären Diversity-Empfänger SR 400, dem Handsender HT 400 mit Mikrofonkopf D 880 oder C 900 und dem Taschensender PT 400. Empfänger und Sender arbeiten in einer Schaltbandbreite von max. 30 MHz (pro Frequenzset) im UHF-Träger- frequenzbereich von 650 MHz bis 863 MHz.

  • Seite 5: Handsender Ht 400

    31 Empfindlichkeitsregler: Mit desem Drehregler im Batteriefach können Sie die Eingangsempfindlich- keit des Taschensenders an das angeschlossene Mikrofon oder Instrument anpassen. 3 Inbetriebnahme Bevor Sie Ihr WMS 400 in Betrieb nehmen, kontrollieren Sie, ob Sender und Empfänger auf die Wichtig! selbe Frequenz eingestellt sind. Siehe dazu Kapitel 3.8 und 3.9.

  • Seite 6: Empfänger Positionieren

    Siehe Fig. 1. 1. Schalten Sie den Empfänger ein, indem Sie die POWER-Taste an der Frontplatte drücken. Am Display erscheint die eingestellte Frequenz sowie das Symbol "LOCK", der Empfänger befindet sich im LOCK-Modus. WMS 400...

  • Seite 7: Lock-Modus

    SAVE >N<: nicht speichern Freie Frequenzen sind jene, bei denen >PRG IR< AUTO GROUP der Empfänger entweder kein HF-Signal oder ein HF-Signal mit einem Pegel Diagramm 3: Automatische Suche unter dem momentan eingestellten nach einer störungsfreien Schwellwert feststellt. Frequenzgruppe WMS 400...

  • Seite 8: Frequenzen Für Mehrkanalanlagen Einstellen (Auto Channel Setup)

    Frequenzeinstellung 3.8.4 Frequenz einstellen Der Empfänger SR 400 bietet Ihnen die Möglichkeit, die Frequenz auch direkt in 25-kHz-Schritten einzu- (MHz-Menü) stellen. In das MHz-Menü gelangen Sie, indem Sie im Setup-Modus beide Pfeiltasten gleichzeitig 3 Sekunden lang gedrückt halten. WMS 400...

  • Seite 9: Empfängernamen Ändern

    Frequenz wie der Empfänger einge- stellt. IR ERR: Die Datenübertragung ist RETRY EXIT fehlgeschlagen (keine Kommunikation). TXBAND: Das Frequenzband des Senders und Empfängers ist nicht identisch oder die Sendeleistung ist Diagramm 7: Trägerfrequenz des zu hoch/gering. Senders einstellen WMS 400...

  • Seite 10: Eingangsempfindlichkeit Des Handsenders

    Der Taschensender PT 400 ist für die Verwendung mit den "L”-Mikrofonen der MicroMic-Serie von AKG Mikrofon/Instrument an- ausgelegt. Wenn Sie andere Mikrofone von AKG oder auch von anderen Herstellern an den PT 400 an- schließen und Empfindlichkeit schließen möchten, beachten Sie bitte, dass Sie eventuell den Stecker Ihres Mikrofons umlöten oder einstellen durch einen 3-poligen Mini-XLR-Stecker ersetzen müssen.
  • Seite 11 • Die ersten Speicherplätze sind für Dropouts reserviert, die letzten 2 für den geringsten gemessenen HF-Pegel und den höchsten gemessenen Audiopegel (Beispiel 2 und 3). Beispiel 2: Minimaler HF-Pegel -90 dB. Beispiel 3: Maximaler Audiopegel 0 dB. • Auf den letzten (bzw. vor dem ersten) Eintrag der Ergebnisliste folgt die Option "EXIT". WMS 400...

  • Seite 12: Squelch Einstellen

    3 Sekunden lang gleichzeitig gedrückt halten. Preset Frequenz LOCK (NAME) LOCK-Modus: "AT 3.0 02" "750.000 MHz" 3 sec. AUTO AUTO Preset (NAME) REHEAR EXTRA LOCK GROUP CHANNEL GAIN SETUP-Modus: >NAME< >STATUS< >SQL< >INFO< >EXIT< Diagramm 11: Menüs wählen WMS 400...

  • Seite 13: Sonderfunktionen

    Warnfunktionen jedoch automatisch deaktiviert, während Sie eine Einstellung vornehmen. Sie können die jeweilige Statusanzeige löschen, indem Sie kurz die -Taste drücken. Danach erscheint entweder die nächste Statusanzeige oder, wenn keine weiteren kritischen Betriebszustände erkannt wur- den, wieder die normale Anzeige, die Hintergrundbeleuchtung wechselt auf grün. WMS 400...

  • Seite 14: Handsender Ht 400

    Das Mikrofon ist für seitlich einfallenden Schall sehr unempfindlich. Wenn die beiden VokalistInnen aus einem größeren Winkel als 35° auf das Mikrofon singen, müssten Sie den Pegelregler des Mikrofonkanals so weit aufziehen, dass die Rückkopplungsgefahr zu groß würde. WMS 400...

  • Seite 15: Taschensender Pt 400

    Die Rückkopplungsgefahr ist umso geringer, je näher das Mikrofon beim Mund sitzt! 3. Achten Sie darauf, das Mikrofon auf den Mund auszurichten. Anwendungshinweise für diese beiden Headset-Mikrofone von AKG finden Sie in der Bedienungsanlei- • Headset-Mikrofone tung des jeweiligen Mikrofons.

  • Seite 16: Fehlerbehebung

    1. Empfänger ausschalten und nach ca. 10 ERR.>SYS< verändert werden. Sekunden wieder einschalten. 2. Ist der Fehler dadurch nicht behoben, wen- den Sie sich an Ihre AKG-Servicestelle. • Fehler im gewählten Preset. 1. Bisher eingestelltes Preset weiterverwen- ERR.>PRE< den. 2. Fehlerfreies Preset wählen.

  • Seite 17: Technische Daten

    6 Std. mit 1,5 V-Batterie Größe AA oder typ. 8 Std. mit 1,2 V-NiMH-Akku, 2100 mAh, Größe AA Abmessungen 60 x 73,5 x 30 mm Nettogewicht 90 g Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. WMS 400...
  • Seite 98 WMS 400 SR 400 Fig. 1 Fig. 2 Fig. 8 Fig. 9...
  • Seite 99 WMS 400 PT 400 Fig. 4 Fig. 12 Fig. 5 / PT 400...
  • Seite 100 WMS 400 HT 400 Fig. 3 Fig. 5 / HT 400...
  • Seite 101 Fig. 6 Fig. 7...
  • Seite 102 Fig. 10 Fig. 11 ≈10 cm ≈10 cm Fig. 13 Fig.14 Fig. 15 Fig. 16 Fig. 17...
  • Seite 103 Ci riserviamo il diritto di effettuare modifiche tecniche. Nos reservamos el derecho de introducir modificaciones técnicas. Especificações sujeitas à mudanças sem aviso prévio. AKG Acoustics GmbH Lemböckgasse 21–25, P.O.B. 158, A-1230 Vienna/AUSTRIA, Tel: (+43 1) 86 654-0*, Fax: (+43 1) 86 654-7516, www.akg.com, e-mail: sales@akg.com Hotline: (+43 676) 83200 888, hotline@akg.com AKG Acoustics GmbH Bodenseestraße 228, D-81243 München/GERMANY, Tel: (+49 89) 87 16-0, Fax: (+49 89) 87 16-200, www.akg.com/de, e-mail: infode@akg.com...

Diese Anleitung auch für:

Sr 400Pt 400Ht 400
