IG06, IG07

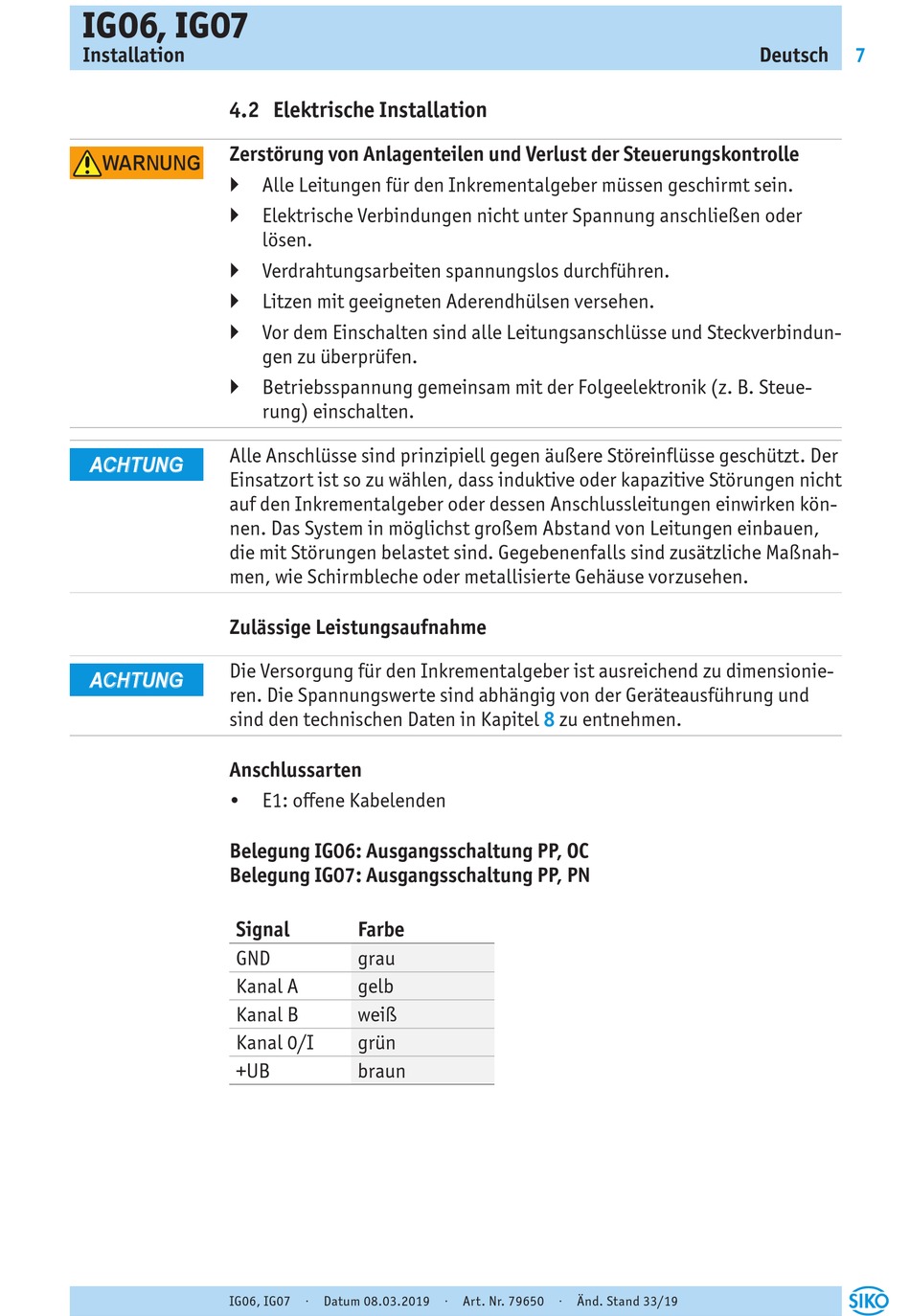

Installation
4.2 Elektrische Installation
Zerstörung von Anlagenteilen und Verlust der Steuerungskontrolle
WARNUNG
` Alle Leitungen für den Inkrementalgeber müssen geschirmt sein.
` Elektrische Verbindungen nicht unter Spannung anschließen oder
` Verdrahtungsarbeiten spannungslos durchführen.
` Litzen mit geeigneten Aderendhülsen versehen.
` Vor dem Einschalten sind alle Leitungsanschlüsse und Steckverbindun-
` Betriebsspannung gemeinsam mit der Folgeelektronik (z. B. Steue-
Alle Anschlüsse sind prinzipiell gegen äußere Störeinflüsse geschützt. Der
ACHTUNG
Einsatzort ist so zu wählen, dass induktive oder kapazitive Störungen nicht
auf den Inkrementalgeber oder dessen Anschlussleitungen einwirken kön-
nen. Das System in möglichst großem Abstand von Leitungen einbauen,
die mit Störungen belastet sind. Gegebenenfalls sind zusätzliche Maßnah-
men, wie Schirmbleche oder metallisierte Gehäuse vorzusehen.
Zulässige Leistungsaufnahme
Die Versorgung für den Inkrementalgeber ist ausreichend zu dimensionie-
ACHTUNG
ren. Die Spannungswerte sind abhängig von der Geräteausführung und
sind den technischen Daten in Kapitel
Anschlussarten
• E1: offene Kabelenden
Belegung IG06: Ausgangsschaltung PP, OC
Belegung IG07: Ausgangsschaltung PP, PN
Signal
GND
Kanal A
Kanal B
Kanal 0/I
+UB
