Siko IG06 Originalmontageanleitung Seite 14

IG06, IG07

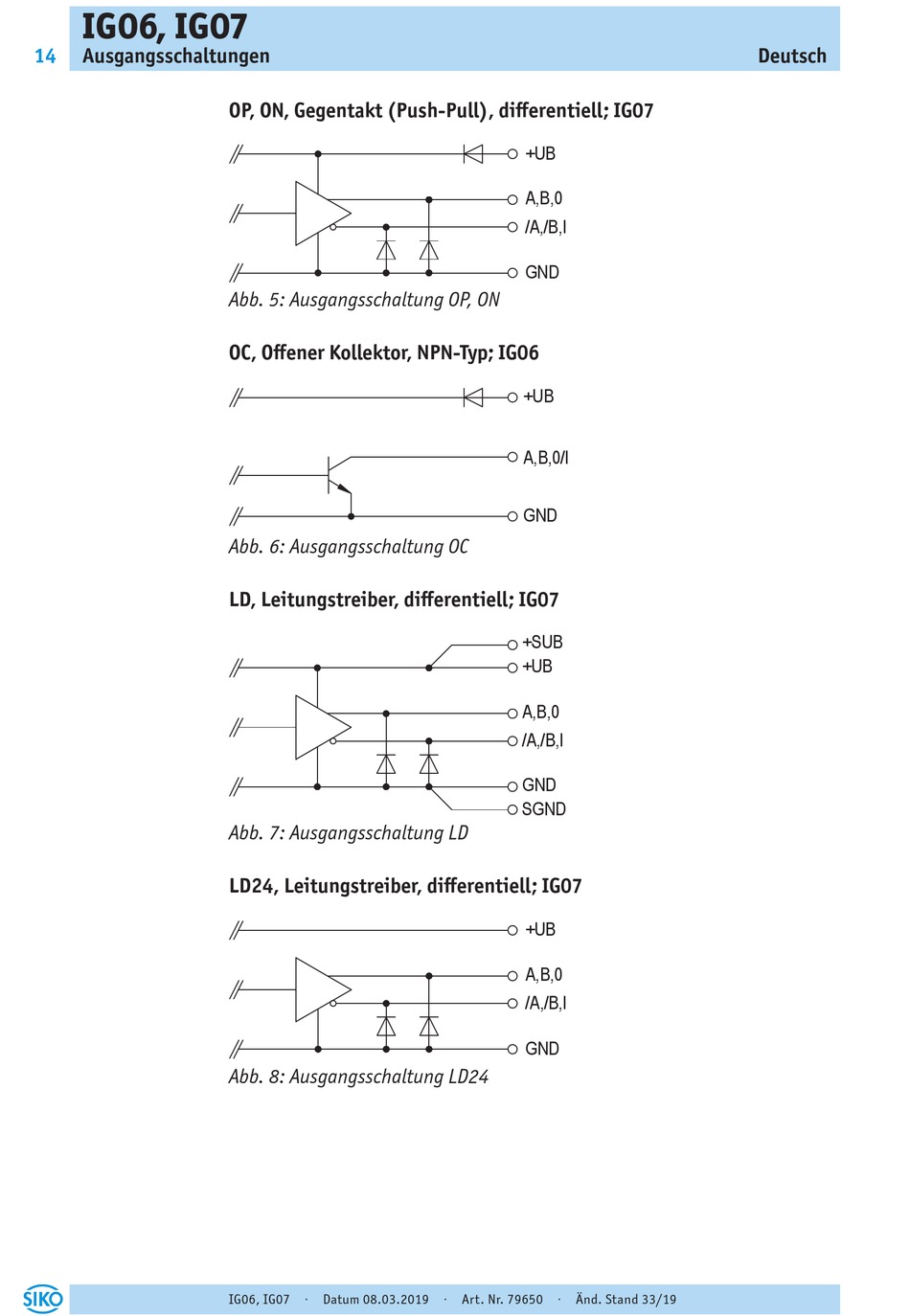

14 Ausgangsschaltungen
OP, ON, Gegentakt (Push-Pull), differentiell; IG07
Abb. 5: Ausgangsschaltung OP, ON
OC, Offener Kollektor, NPN-Typ; IG06
Abb. 6: Ausgangsschaltung OC
LD, Leitungstreiber, differentiell; IG07
Abb. 7: Ausgangsschaltung LD
LD24, Leitungstreiber, differentiell; IG07
Abb. 8: Ausgangsschaltung LD24
IG06, IG07 · Datum 08.03.2019 · Art. Nr. 79650 · Änd. Stand 33/19

















Deutsch
