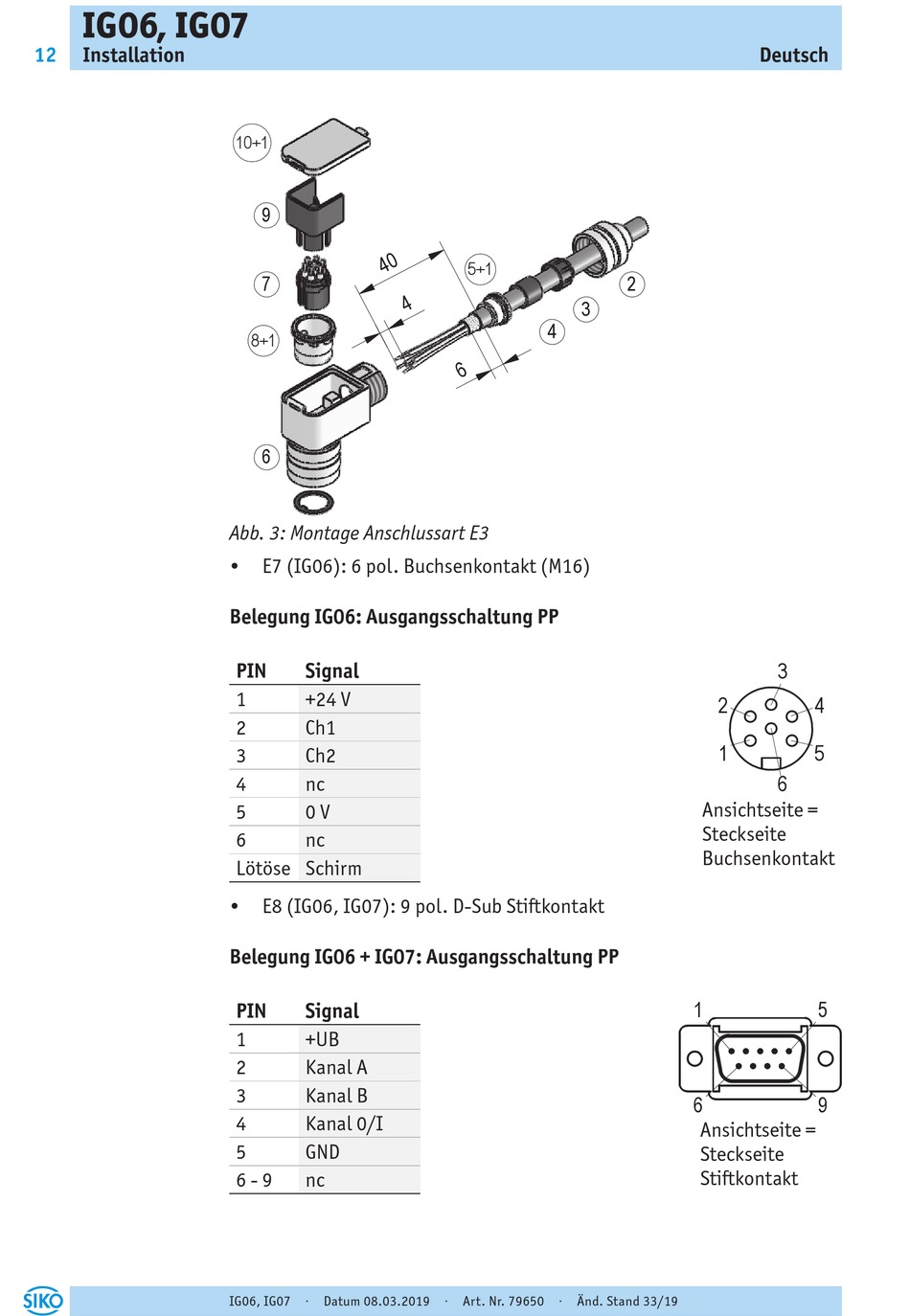

Abb. 3: Montage Anschlussart E3
• E7 (IG06): 6 pol. Buchsenkontakt (M16)
Belegung IG06: Ausgangsschaltung PP
PIN Signal
1 +24 V
2 Ch1
3 Ch2
4 nc
5 0 V
6 nc
Lötöse Schirm
• E8 (IG06, IG07): 9 pol. D-Sub Stiftkontakt
Belegung IG06 + IG07: Ausgangsschaltung PP
PIN Signal
1 +UB
2 Kanal A
3 Kanal B
4 Kanal 0/I
5 GND
6 - 9 nc
