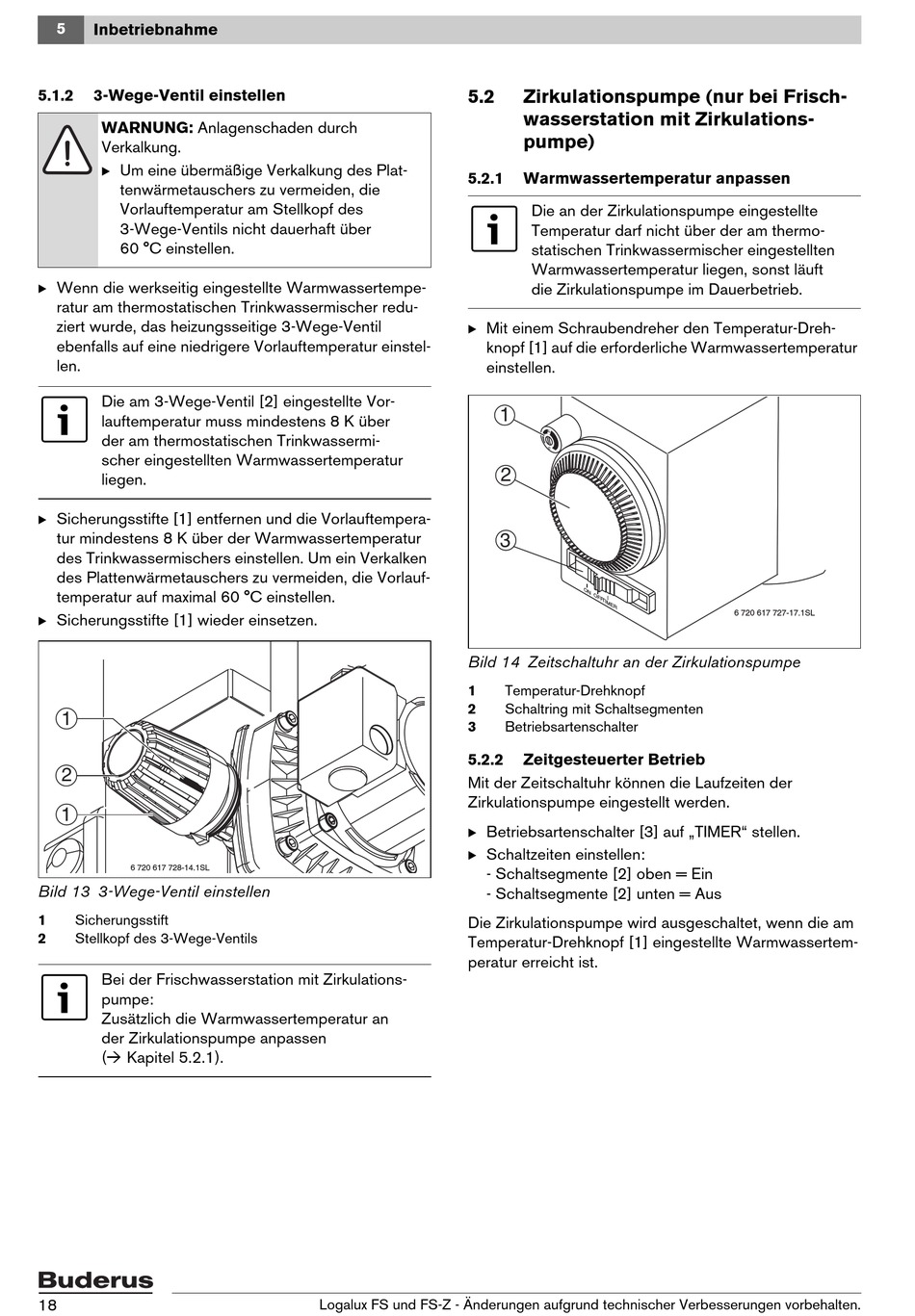

5
Inbetriebnahme
5.1.2
3-Wege-Ventil einstellen
WARNUNG: Anlagenschaden durch
Verkalkung.
B Um eine übermäßige Verkalkung des Plat-
tenwärmetauschers zu vermeiden, die
Vorlauftemperatur am Stellkopf des
3-Wege-Ventils nicht dauerhaft über
60 °C einstellen.
B Wenn die werkseitig eingestellte Warmwassertempe-
ratur am thermostatischen Trinkwassermischer redu-
ziert wurde, das heizungsseitige 3-Wege-Ventil
ebenfalls auf eine niedrigere Vorlauftemperatur einstel-
len.
Die am 3-Wege-Ventil [2] eingestellte Vor-
lauftemperatur muss mindestens 8 K über
der am thermostatischen Trinkwassermi-
scher eingestellten Warmwassertemperatur
liegen.
B Sicherungsstifte [1] entfernen und die Vorlauftempera-
tur mindestens 8 K über der Warmwassertemperatur
des Trinkwassermischers einstellen. Um ein Verkalken
des Plattenwärmetauschers zu vermeiden, die Vorlauf-
temperatur auf maximal 60 °C einstellen.
B Sicherungsstifte [1] wieder einsetzen.
1
2
1
6 720 617 728-14.1SL
Bild 13 3-Wege-Ventil einstellen
1
Sicherungsstift
2
Stellkopf des 3-Wege-Ventils
Bei der Frischwasserstation mit Zirkulations-
pumpe:
Zusätzlich die Warmwassertemperatur an
der Zirkulationspumpe anpassen
(
Kapitel 5.2.1).
18
5.2
5.2.1
B Mit einem Schraubendreher den Temperatur-Dreh-
knopf [1] auf die erforderliche Warmwassertemperatur
einstellen.
Bild 14 Zeitschaltuhr an der Zirkulationspumpe
1
2
3
5.2.2
Mit der Zeitschaltuhr können die Laufzeiten der
Zirkulationspumpe eingestellt werden.
B Betriebsartenschalter [3] auf „TIMER" stellen.
B Schaltzeiten einstellen:
- Schaltsegmente [2] oben = Ein
- Schaltsegmente [2] unten = Aus
Die Zirkulationspumpe wird ausgeschaltet, wenn die am
Temperatur-Drehknopf [1] eingestellte Warmwassertem-
peratur erreicht ist.
Logalux FS und FS-Z - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Zirkulationspumpe (nur bei Frisch-
wasserstation mit Zirkulations-
pumpe)
Warmwassertemperatur anpassen
Die an der Zirkulationspumpe eingestellte
Temperatur darf nicht über der am thermo-
statischen Trinkwassermischer eingestellten
Warmwassertemperatur liegen, sonst läuft
die Zirkulationspumpe im Dauerbetrieb.
1
C
2
3
O N
O F
F T
I M
E R
Temperatur-Drehknopf
Schaltring mit Schaltsegmenten
Betriebsartenschalter
Zeitgesteuerter Betrieb
6 720 617 727-17.1SL
