8
Inspektion und Wartung
8.3

Wasserschalter tauschen

B Netzstecker ziehen.
B Absperrhähne Zirkulation [11] (wenn vorhanden) und
die bauseitigen Absperrhähne Kaltwasser [28+34]
schließen ( Bild 18, Seite 24).
B Trinkwasserseitigen Betriebsdruck durch Öffnen einer
Warmwasser-Entnahmestelle ablassen.
B Absperrhahn Warmwasser [10] schließen.
B Splint [38] am Wasserschalter [6] mit Zange ziehen
und Wasser aus der Frischwasserstation ablassen.
B Wasserschalter [6] aus dem Gehäuse ziehen.

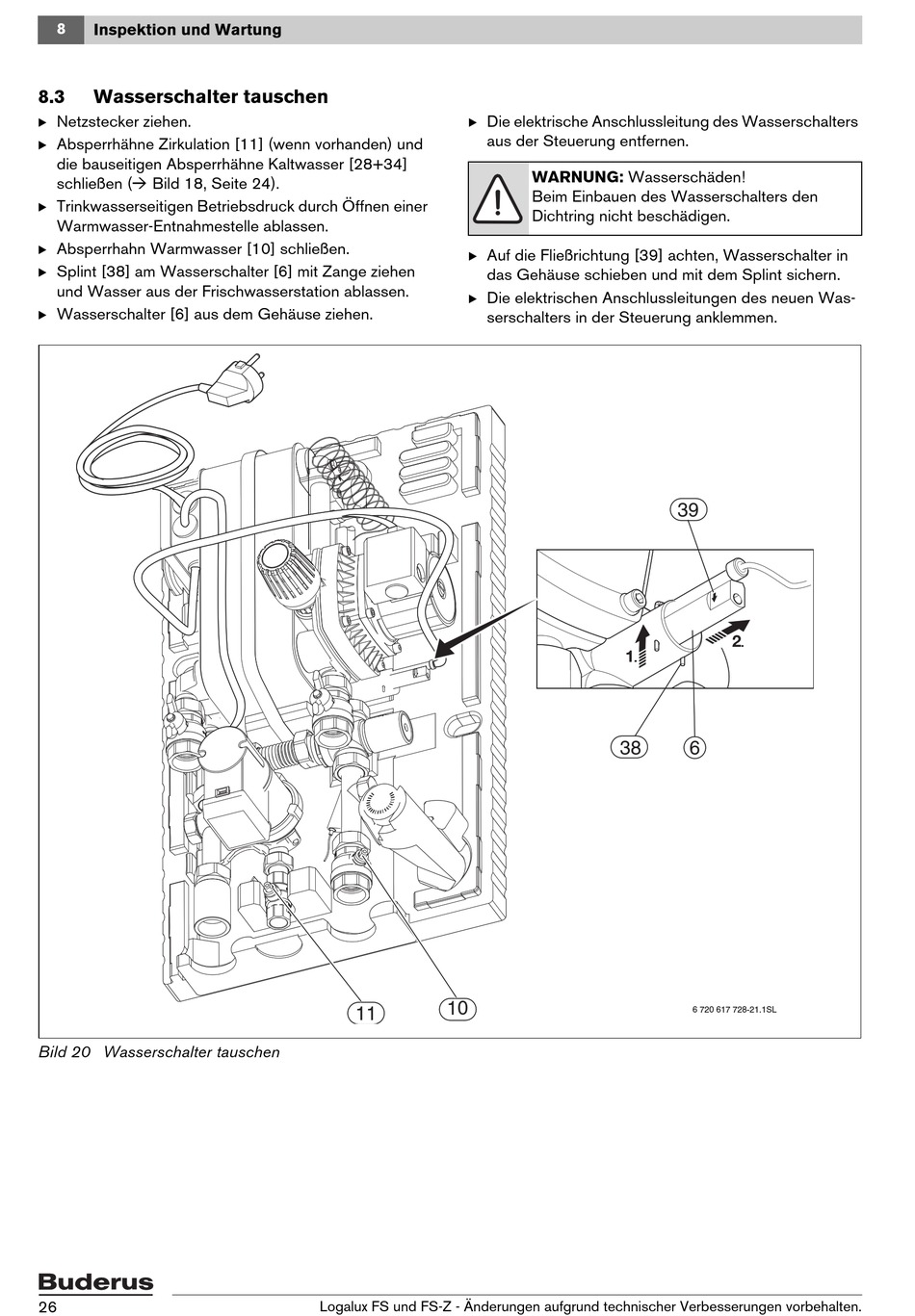

Bild 20 Wasserschalter tauschen
26
B Die elektrische Anschlussleitung des Wasserschalters
aus der Steuerung entfernen.
B Auf die Fließrichtung [39] achten, Wasserschalter in
das Gehäuse schieben und mit dem Splint sichern.
B Die elektrischen Anschlussleitungen des neuen Was-
serschalters in der Steuerung anklemmen.
10
11
Logalux FS und FS-Z - Änderungen aufgrund technischer Verbesserungen vorbehalten.
WARNUNG: Wasserschäden!
Beim Einbauen des Wasserschalters den
Dichtring nicht beschädigen.
39
1.
38 6
6 720 617 728-21.1SL
2.
