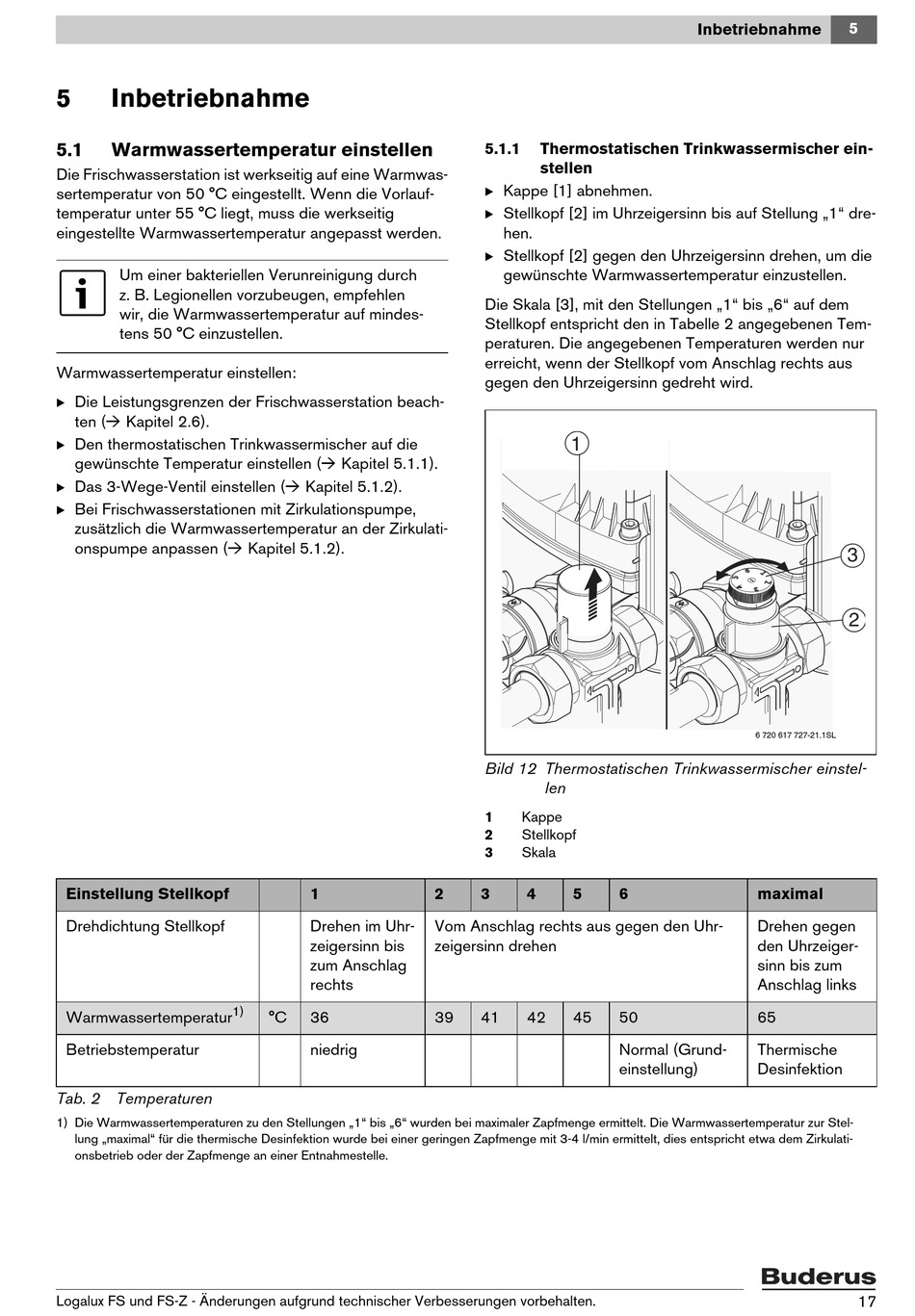

Inbetriebnahme
5.1
Warmwassertemperatur einstellen
Die Frischwasserstation ist werkseitig auf eine Warmwas-
sertemperatur von 50 °C eingestellt. Wenn die Vorlauf-
temperatur unter 55 °C liegt, muss die werkseitig
eingestellte Warmwassertemperatur angepasst werden.
Um einer bakteriellen Verunreinigung durch
z. B. Legionellen vorzubeugen, empfehlen
wir, die Warmwassertemperatur auf mindes-
tens 50 °C einzustellen.
Warmwassertemperatur einstellen:
B Die Leistungsgrenzen der Frischwasserstation beach-
ten (
Kapitel 2.6).
B Den thermostatischen Trinkwassermischer auf die
gewünschte Temperatur einstellen (
B Das 3-Wege-Ventil einstellen (
B Bei Frischwasserstationen mit Zirkulationspumpe,
zusätzlich die Warmwassertemperatur an der Zirkulati-
onspumpe anpassen (
Einstellung Stellkopf
Drehdichtung Stellkopf
Warmwassertemperatur
Betriebstemperatur
Tab. 2 Temperaturen
1) Die Warmwassertemperaturen zu den Stellungen „1" bis „6" wurden bei maximaler Zapfmenge ermittelt. Die Warmwassertemperatur zur Stel-
lung „maximal" für die thermische Desinfektion wurde bei einer geringen Zapfmenge mit 3-4 l/min ermittelt, dies entspricht etwa dem Zirkulati-
onsbetrieb oder der Zapfmenge an einer Entnahmestelle.
Logalux FS und FS-Z - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Kapitel 5.1.1).
Kapitel 5.1.2).
Kapitel 5.1.2).
1
Drehen im Uhr-
zeigersinn bis
zum Anschlag
rechts
1)
°C
36
niedrig
5.1.1
Thermostatischen Trinkwassermischer ein-
stellen
B Kappe [1] abnehmen.
B Stellkopf [2] im Uhrzeigersinn bis auf Stellung „1" dre-
hen.
B Stellkopf [2] gegen den Uhrzeigersinn drehen, um die
gewünschte Warmwassertemperatur einzustellen.
Die Skala [3], mit den Stellungen „1" bis „6" auf dem
Stellkopf entspricht den in Tabelle 2 angegebenen Tem-
peraturen. Die angegebenen Temperaturen werden nur
erreicht, wenn der Stellkopf vom Anschlag rechts aus
gegen den Uhrzeigersinn gedreht wird.
1
Bild 12 Thermostatischen Trinkwassermischer einstel-
len
1
Kappe
2
Stellkopf
3
Skala
2
3
4
5
Vom Anschlag rechts aus gegen den Uhr-
zeigersinn drehen
39
41
42
45
Inbetriebnahme
6 720 617 727-21.1SL
6
maximal
Drehen gegen
den Uhrzeiger-
sinn bis zum
Anschlag links
50
65
Normal (Grund-
Thermische
einstellung)
Desinfektion
5
3
2
17
