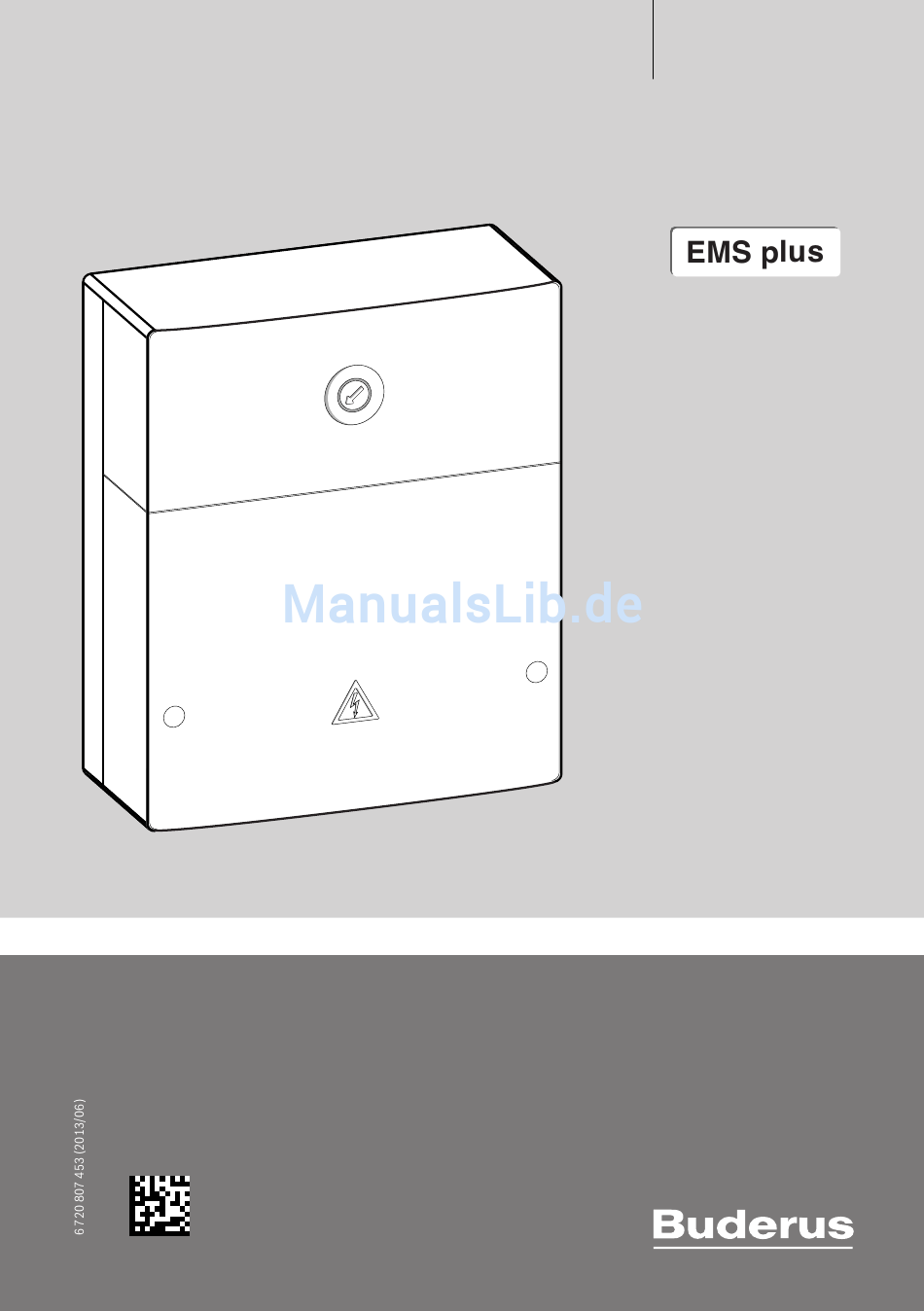

6 720 645 409-00.2O Logamatic SM100 [de] Installationsanleitung für das Fachhandwerk..................2 [fr] Notice d'installation pour le professionnel ..................18 [it] Istruzioni di installazione per personale qualificato ................34 [fl] Installatiehandleiding voor de installateur..................50...
Fachbetrieb ausgeführt werden • Innerhalb des BUS-Systems dürfen ausschließlich Produk- dürfen. te von Buderus verwendet werden. ▶ Auf die Notwendigkeit von Inspektion und Wartung für den • Der Installationsraum muss für die entsprechende Schutz- sicheren und umweltverträglichen Betrieb hinweisen.
Angaben zum Produkt Beschreibung des Solarsystems Durch die Erweiterung eines Solarsystems mit Funktionen kön- nen weitere Solaranlagen realisiert werden. Beispiele für mög- liche Solaranlagen Tabelle 7, Seite 8. Solarsystem(1) Basis Solarsystem für solare Warmwasserbereitung ( Bild 17, Seite 72) •...
• Pumpen u. Mischer • 230 V AC, 50 Hz Konformitätserklärung des Produktes im Internet unter Sicherung 230 V, 5 AT www.buderus.de/konfo abrufen oder bei der zuständigen Bu- BUS-Schnittstelle EMS plus derus-Niederlassung anfordern. Leistungsaufnahme – < 1 W Standby Tab. 4...
Installation Installation • 20 m bis 100 m mit 1,50 mm Leiterquerschnitt ▶ Kabel durch die bereits vormontierten Tüllen führen und Modul an einer Wand, an einer Hutschiene oder in einer Bau- gemäß Kapitel 3.2.3 anklemmen. gruppe installieren ( Bild 3 bis Bild 6, ab Seite 67). Beim Entfernen des Moduls von der Hutschiene Bild 7 auf 3.2.2 Anschluss Netzspannung, Pumpe und Mischer Seite 68 beachten.
Installation 3.2.3 Anschlusspläne Legende zu Bild 17 bis 19: Solarsystem Die hydraulischen Darstellungen sind nur schematisch und ge- Funktion ben einen unverbindlichen Hinweis auf eine mögliche hydrauli- weitere Funktion (grau dargestellt) sche Schaltung. Die Sicherheitseinrichtungen sind nach den Schutzleiter gültigen Normen und örtlichen Vorschriften auszuführen. Kom- ...
Inbetriebnahme Einstellungen bei Solaranlagen mit RC300 Inbetriebnahme 1. Kodierschalter einstellen. 2. Kodierschalter ggf. an weiteren Modulen einstellen. Alle elektrischen Anschlüsse richtig anschlie- 3. Spannungsversorgung (Netzspannung) der gesamten ßen und erst danach die Inbetriebnahme Anlage einschalten. durchführen! Wenn die Betriebsanzeige des Moduls dauernd grün leuch- ▶...
Inbetriebnahme Konfiguration des Solarsystems ▶ Auswahlknopf drücken, um Auswahl zu bestätigen. ▶ Zurück-Taste drücken, um zur bis dahin konfigurierten Konfiguration mit Bedieneinheit RC200 Anlage zu springen. Mit der RC200 ist nur das Basis Solarsystem für solare Warm- ▶ Um eine Funktion zu löschen: wasserbereitung mit thermischer Desinfektion möglich.
Inbetriebnahme Übersicht des Solarmenüs (Serviceebene; Bedieneinheit RC300) 4.2.1 Menü Einstellungen Solar Menü Zweck des Menüs Tabelle/Seite Solarparameter Einstellungen für die installierte Solaranlage. – Solarkreis Einstellung von Parametern im Solarkreis Tab. 12/Seite 12 Speicher Einstellung von Parametern für Warmwasserspeicher Tab. 13/Seite 13 Solarertrag/-optimierung Der im Tagesverlauf zu erwartende Solarertrag wird abgeschätzt und Tab.
Inbetriebnahme Einstellungen Solar (Bedieneinheit RC300) Die Grundeinstellungen sind in den Einstellbe- reichen hervorgehoben. 4.3.1 Solarkonfiguration Kapitel 4.1 4.3.2 Solarparameter Solarkreis Menüpunkt Einstellbereich Funktionsbeschreibung Drehzahlreg. Die Effizienz der Anlage wird verbessert, indem die Temperaturdifferenz auf den Wert der Solarpumpe Einschalttemperaturdifferenz geregelt wird ( Einschaltdiff. Solarpumpe). ▶...
Seite 13
Inbetriebnahme Menüpunkt Einstellbereich Funktionsbeschreibung 4 ... 5 ... 8 °C Einschalt- Wenn der hier eingestellte Wert der Kollektortemperatur unterschritten wird, ist die Solar- temp. Südeu- pumpe an. ro.fkt Tab. 12 Speicher WARNUNG: Verbrühungsgefahr! ▶ Wenn Warmwassertemperaturen über 60 °C eingestellt werden oder die thermi- sche Desinfektion eingeschaltet ist, muss eine Mischvorrichtung installiert werden.
Seite 14
Inbetriebnahme Menüpunkt Einstellbereich Funktionsbeschreibung Min. Warmwasser- Warmwasser-Nachladung durch den Wärmeerzeuger unabhängig von der minimalen temp. Warmwassertemperatur 15 ... 45 ... 70 °C Die Regelung erfasst, ob ein solarer Energieertrag vorhanden ist und ob die gespei- cherte Wärmemenge zur Warmwasserversorgung ausreicht. In Abhängigkeit der bei- den Größen senkt die Regelung die vom Wärmeerzeuger zu erzeugende Warmwasser- Solltemperatur ab.
Inbetriebnahme Solar Warmwasser WARNUNG: Verbrühungsgefahr! ▶ Wenn Warmwassertemperaturen über 60 °C eingestellt werden oder die thermi- sche Desinfektion eingeschaltet ist, muss eine Mischvorrichtung installiert werden. Menüpunkt Einstellbereich Funktionsbeschreibung Warmwasserregl. Kessel • Ein Warmwassersystem ist installiert und wird vom Wärmeerzeuger geregelt. akt.
Störungen beheben 4.3.4 Menü Monitorwerte Die Betriebsanzeige zeigt den Betriebszustand des Moduls. In diesem Menü können Informationen zum aktuellen Zustand der Solaranlage abgerufen werden. Z. B. kann hier angezeigt werden, ob die maximale Speichertemperatur oder die maxi- male Kollektortemperatur erreicht ist. 4 5 6 Verfügbare Informationen und Werte sind dabei abhängig von der installierten Anlage.
Umweltschutz/Entsorgung Umweltschutz/Entsorgung Umweltschutz ist ein Unternehmensgrundsatz der Bosch Grup- Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz werden strikt eingehalten. Zum Schutz der Umwelt setzen wir unter Berücksichtigung wirtschaftlicher Gesichtspunkte bestmögliche Technik und Materialien ein.
