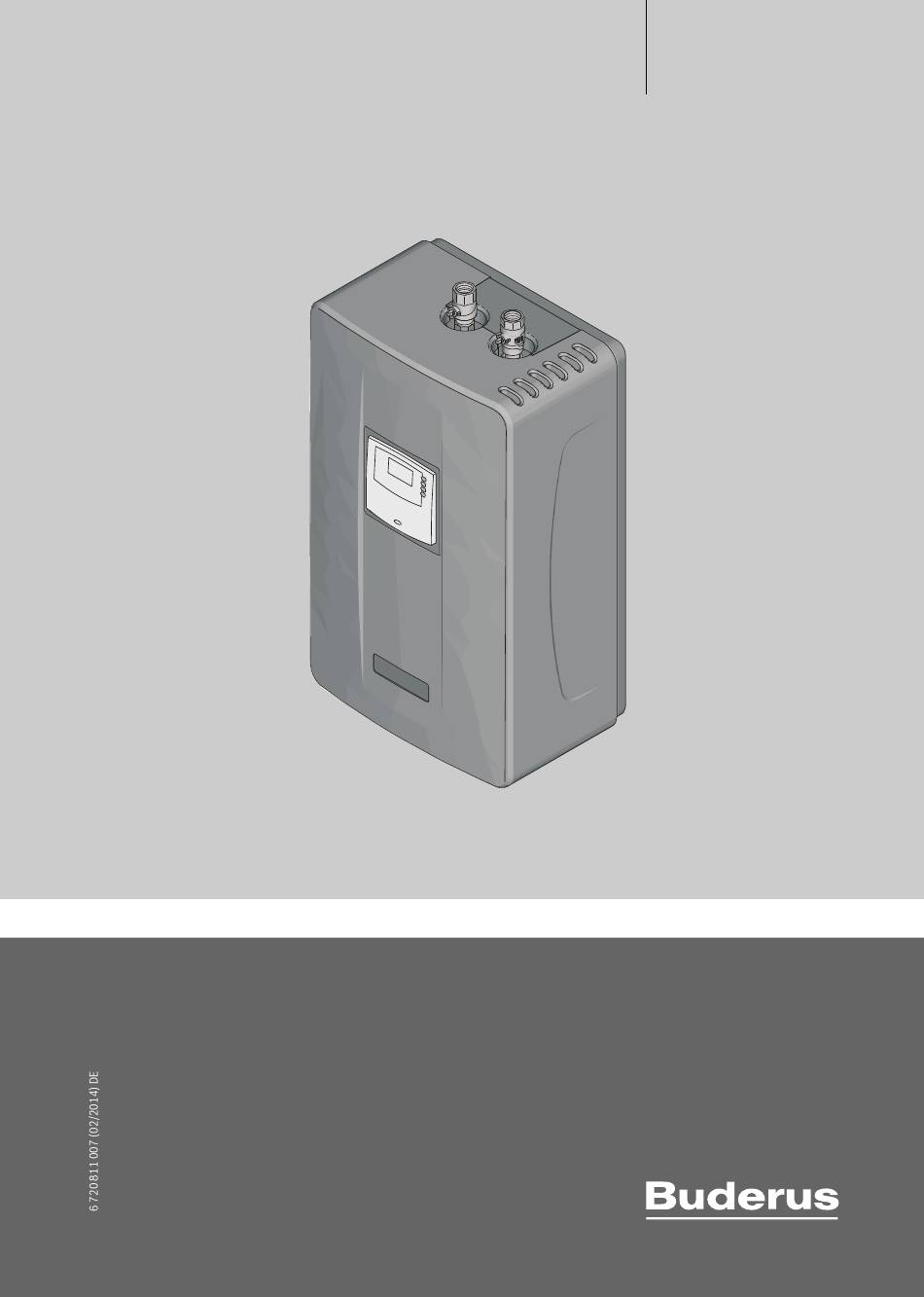

Installations-, Service- und Wartungsanleitung

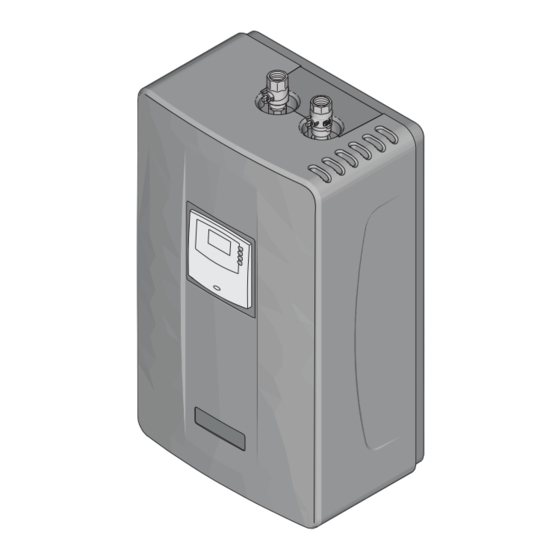

Frischwasserstation
FS27/2, FS40/2, FS40/2E (FS80/2, FS120/2, FS160/2)
Vor Montage und Wartung sorgfältig lesen.
Anlagentechnik mit Frisch-
wasserstation
6720803823.00-1.ST

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Buderus FS27/2

Inhaltszusammenfassung für Buderus FS27/2

  • Seite 1 Anlagentechnik mit Frisch- wasserstation 6720803823.00-1.ST Installations-, Service- und Wartungsanleitung Frischwasserstation FS27/2, FS40/2, FS40/2E (FS80/2, FS120/2, FS160/2) Vor Montage und Wartung sorgfältig lesen.

  • Seite 2: Inhaltsverzeichnis

    Keine Warmwasserbereitstellung ....27 Kein Zirkulationsbetrieb ......27 FS27/2, FS40/2, FS40/2E – 6 720 811 007 (2014/02)

  • Seite 3: Allgemeine Sicherheitshinweise

    ▶ Installations- und Bedienungsanleitungen zur Aufbewahrung an den Betreiber übergeben. Für die Aufbewahrung gilt: – Aufbewahrung an einer sichtbaren Stelle, geschützt vor Hitze, Was- ser und Staub, – Weitergabe an nachfolgende Besitzer/Benutzer. 6720803823-30.1 ST Bild 2 Abdeckung entfernen FS27/2, FS40/2, FS40/2E – 6 720 811 007 (2014/02)

  • Seite 4: Lieferumfang

    Pumpe PP (Beladekreis, primär) Volumenstromsensor • unterschiedliche Wärmetauscher (FS27/2 / FS40/2) T-Stück zum Anschluss des Zirkulationsstranges mit Pumpe • unterschiedliche integrierte Regler (FS27/2, FS40/2 = Master / (beim Vorwärmsystem: Antilegionellen-Funktion) FS40/2E = Slave) Anschluss: Kaltwasser (Kugelhahnstellung mit Lack gesichert) Anschluss: Warmwasser (Kugelhahnstellung mit Lack gesichert) Temperaturfühler FWT (zur Regelung der Warmwassertempera-...

  • Seite 5: Systemhydraulik

    Temperaturfühler Rücklauf WMZ (Zube- hör) Volumenstrommesser für Wärmemen- genzählung (Zubehör) PSS1 Solarpumpe WMZ-FV TS12 Temperaturfühler Vorlauf WMZ (Zube- hör) Tab. 2 Am Regler (B) anzuschließende Bauteile 6720803823-37.1 ST Bild 6 Anlagenbeispiel ohne Solarteil Pufferspeicher FS27/2, FS40/2, FS40/2E – 6 720 811 007 (2014/02)

  • Seite 6: Systemhydraulik Für Bis Zu 55 Wohneinheiten (Beispiel)

    Temperaturfühler Wärmetauscher Temperaturfühler (T4, Slave) für Rücklaufventil (I) Frischwas- Temperaturfühler Rücklauf WMZ (Zubehör) ser-Regler Volumenstrommesser für Wärmemengenzählung (Zube- hör) Pumpe Pufferbeladung Temperaturfühler Vorlauf WMZ (Zubehör) Tab. 3 Am Regler BS500s anzuschließende Bauteile FS27/2, FS40/2, FS40/2E – 6 720 811 007 (2014/02)

  • Seite 7: Systemhydraulik Mit Frischwasserstation Als Vorwärmstufe

    2 x 140 3 x 140 4 x 140 NL-Zahl gemäß DIN 4708 (abhängig vom Bereitschaftsvolumen und der Kesselleistung) Anschuss Zirkulationsstrang 15 (R½ “) Anschlüsse Frischwasserstation 25 (R1”) Tab. 4 Technische Daten FS27/2, FS40/2, FS40/2E – 6 720 811 007 (2014/02)

  • Seite 8: Restförderhöhe Und Druckverlust

    Bild 14 Maße Einzelstation in mm (Wandhalter grau dargestellt) V [l/min] 6720803823-19.1 ST Bild 11 Restförderhöhe Primärseite Kaskade inkl. Verrohrungssatz H [mbar] 6720803823-21.1 ST Bild 12 Druckverlust Sekundärseite Kaskade inkl. Verrohrungssatz und Kaskadenventil FS27/2, FS40/2, FS40/2E – 6 720 811 007 (2014/02)

  • Seite 9: Zubehör Für Die Frischwasserstationen

    Legionellen im Trinkwasserkreis vorsehen. Grenzwerte für die Wasserqualität einhalten. 6720803823-46.1 ST Bild 16 Zubehör für die Frischwasserstationen Verrohrungssatz zur Verbindung zweier Stationen Zirkulationsstrang mit Pumpe für FS27/2, FS40/2 Kaskadenventil Ständer für Bodenmontage FS27/2, FS40/2, FS40/2E – 6 720 811 007 (2014/02)

  • Seite 10: Montage Der Bauteile

    ▶ Die Rohrleitungslängen für die Antilegionellen-Funktion so kurz wie Tab. 5 Eignung der Wärmetauscher (X = geeignet; -- = ungeeignet) möglich wählen (örtliche Nähe Frischwasserstation und Warmwas- 1) wenn TOC-Wert < 1,5mg/l serspeicher). FS27/2, FS40/2, FS40/2E – 6 720 811 007 (2014/02)

  • Seite 11: Frischwasserstation Montieren

    Dübel einsetzen Wandhalter festschrauben ▶ Frischwasserstation zu zweit an Rohrgruppe und Wärmetauscher anheben und in den Wandhalter hängen. 6720803823-14.1 ST Bild 21 L-Ständer und Erweiterung (rechts) für die Kaskade FS27/2, FS40/2, FS40/2E – 6 720 811 007 (2014/02)

  • Seite 12: Zirkulationsstrang Mit Pumpe Montieren (Zubehör)

    < 50 cm 6720803823-16.1 ST Bild 25 Zirkulationsstrang mit Pumpe außerhalb der Kaskade Zirkulationsstrang mit Pumpe (bauseits) Temperaturfühler Zirkulation (T5, liegt der Station FS40/2 bei) 6720803823-10.1 ST Bild 23 Zirkulationsstrang montieren FS27/2, FS40/2, FS40/2E – 6 720 811 007 (2014/02)

  • Seite 13: Kaskadenventil Montieren (Zubehör)

    = Verrohrungssatz (Zubehör) = bauseits In den folgenden Beispielen ist die Anschlussseite links dargestellt. Rechts und eine wechselseitige Montage sind ebenfalls möglich. 6720803822-53.1 ST Bild 29 Beispiel: FS160/2 mit 2 Verrohrungssätzen FS27/2, FS40/2, FS40/2E – 6 720 811 007 (2014/02)

  • Seite 14: Verrohrungssatz Montieren (Zubehör)

    Wird eine festgezogene Klemmringverschraubung gelöst: 1. Verschraubung wieder handfest anziehen. 2. Verschraubung mit 1/8 bis 1/4 Umdrehung festziehen. 6720803823-26.1 ST 6720803823-26.1 ST Bild 32 Übergangsnippel oben und unten in die Station schrauben FS27/2, FS40/2, FS40/2E – 6 720 811 007 (2014/02)

  • Seite 15: Frischwasserstation Hydraulisch Anschließen

    ▶ Bei der Einzelstation mit Zirkulationsstrang, die Zirkulationsleitung VORSICHT: Anlagenschaden durch undichte Anschlüs- anschließen. ▶ Bauseits am höchsten Punkt der Rohrleitung auf der Primärseite der ▶ Alle Rohrleitungen und Anschlüsse spannungsfrei ins- Frischwasserstation eine Entlüftungsmöglichkeit einbauen. tallieren. FS27/2, FS40/2, FS40/2E – 6 720 811 007 (2014/02)

  • Seite 16: Speicher Hydraulisch Anschließen

    Rücklauf der Frischwasserstation an Pos. 5 angeschlossen werden 4 Rücklauf Frischwasserstation min. R1¼ 5 Rücklauf Solar min. R1 6 Vorlauf Solar min. R1  Tab. 9 Stutzen am Pufferspeicher ( Bild 39) FS27/2, FS40/2, FS40/2E – 6 720 811 007 (2014/02)
  • Seite 17 3 Rücklauf von Frischwasserstation min. R1¼ 4 Rücklauf Solar min. R1 5 Vorlauf Solar min. R1 6 Vorlauf temperatursensible Einspeisung Solar (wenn vorhanden)  Tab. 10 Stutzen am Pufferspeicher ( Bild 40) FS27/2, FS40/2, FS40/2E – 6 720 811 007 (2014/02)

  • Seite 18: Temperaturfühler Montieren

    Im oberen Drittel des Solarbereiches montieren (Anschluss am Regler Ventil der Frischwasserstation). Zirkulation Mit beiliegender Rohrschelle am Zirkulationsstrang montieren. (T5) Tab. 11 Positionierung der Temperaturfühler 1) bereits am Regler der Frischwasserstation angeschlossen FS27/2, FS40/2, FS40/2E – 6 720 811 007 (2014/02)

  • Seite 19: 3-Wege-Ventil Montieren (Zubehör)

    L3 N3 L4 N4 L5 N5 230V AC 6720803823.49-1.ST 6720803823.49-1.ST Bild 44 Darstellung Regler SC 40 mit Ventil (HZG-Set) [R5] Ventil (R = braun, Schaltphase / N = blau, Neutralleiter / Erde = grün/gelb) FS27/2, FS40/2, FS40/2E – 6 720 811 007 (2014/02)

  • Seite 20: 4.10 Elektrische Leitungen Anschließen

    ▶ Entlüftung aller Speicher im System vornehmen: – Automatischen Entlüfter beim Befüllen offen lassen. Pumpen bei Bedarf kurz laufen lassen, um Luftansammlungen aufzulösen. – Nach kompletter Entlüftung des Systems die Entlüfter wieder schließen. FS27/2, FS40/2, FS40/2E – 6 720 811 007 (2014/02)

  • Seite 21: Volumenstrom Kessel Und Speicherbeladung Einstellen

    Kugelhahn Warmwasser Füll- und Entleerhahn Warmwasser Temperatur im Bereitschaftsteil Füll- und Entleerhahn Vorlauf Pufferspeicher Die am Regler einzustellende Temperatur für den Bereit- schaftsteil ist von der jeweiligen Reglerstrategie der Nachheizung abhängig. FS27/2, FS40/2, FS40/2E – 6 720 811 007 (2014/02)
  • Seite 22 Der maximale Sekundär-Volumenstrom je Station beträgt 40 l/min ( Technische Daten, Seite 7). Beispiel 1 Einzelstation FS27/2 ( Bild 48 [1]): Um eine Warmwasser- V [l/min] 6720803823-38.1 ST temperatur von 60 °C zu erreichen, ist bei einer Entnahme von 22 l/min Bild 49 Temperaturverhalten Einzelstation FS40/2 eine Temperatur von 65 °C im Bereitschaftsteil notwendig.

  • Seite 23: Regler Bs500S (Wenn Vorhanden)

    Pufferspeicher) ist im BS500s integriert. Ein zusätzliches Ventil ist nicht notwendig. 5.5.3 Rücklauftemperaturanhebung ( Bild 5, 7 [4]) ▶ Einschalt-Temperatur-Differenz auf 6 K einstellen. ▶ Ausschalt-Temperatur-Differenz auf 3 K einstellen. FS27/2, FS40/2, FS40/2E – 6 720 811 007 (2014/02)

  • Seite 24: Umweltschutz / Entsorgung

    ▶ Schrauben am Wärmetauscher erst unten lösen, dann oben. ▶ Kugelhähne Kaltwasser und Warmwasser langsam wieder öffnen. Montage Wir empfehlen die O-Ringe und die Dichtungen zu tauschen. ▶ Wärmetauscher so einbauen, dass der Pfeil nach oben zeigt (). FS27/2, FS40/2, FS40/2E – 6 720 811 007 (2014/02)

  • Seite 25: Volumenstromsensor Austauschen

    ▶ Parameter des Frischwasser-Reglers prüfen und bei Bedarf anpas- sen. 6720803823-40.1 ST Bild 55 Spül- und Befülleinrichtungen (Einzelstation) Füll- und Entleerhahn Kaltwasser Volumenstromsensor Kugelhahn Kaltwasser Kugelhahn Warmwasser Füll- und Entleerhahn Warmwasser Füll- und Entleerhahn Vorlauf Pufferspeicher FS27/2, FS40/2, FS40/2E – 6 720 811 007 (2014/02)

  • Seite 26: Inbetriebnahme-, Inspektions- Und Wartungsprotokoll

    Plattenwärmetauscher auf Verkalkung prüfen      Sicherheitsventil und Sicherheitseinrichtungen prüfen     Filter reinigen (erstmalig 4 Wochen nach Inbetriebnahme) Bemerkungen: Firmenstempel / Datum / Unterschrift Tab. 13 FS27/2, FS40/2, FS40/2E – 6 720 811 007 (2014/02)

  • Seite 27: Störungssuche

    2. Zirkulationspumpe ist nicht richtig eingestellt. Zum Prüfen der Funktion die Regleranleitung beachten. 3. Schwerkraftbremse prüfen. Trinkwasserleitungen haben für Zirkulationspumpe zu großen hydrauli- ▶ Auslegung der Trinkwasserleitungen prüfen. schen Widerstand. ▶ Größere Pumpe montieren (bauseits). Tab. 15 FS27/2, FS40/2, FS40/2E – 6 720 811 007 (2014/02)

  • Seite 28: Österreich

    Deutschland Bosch Thermotechnik GmbH Buderus Deutschland Sophienstraße 30-32 D-35576 Wetzlar www.buderus.de info@buderus.de Österreich Buderus Austria Heiztechnik GmbH Karl-Schönherr-Str. 2, A-4600 Wels Technische Hotline: 0810 - 810 - 444 www.buderus.at office@buderus.at Luxemburg Ferroknepper Buderus S.A. Z.I. Um Monkeler 20, Op den Drieschen B.P.
