2.2.1

Verwendungsbeispiel Frischwasserstation mit Zirkulationspumpe

29
30
24
25
40

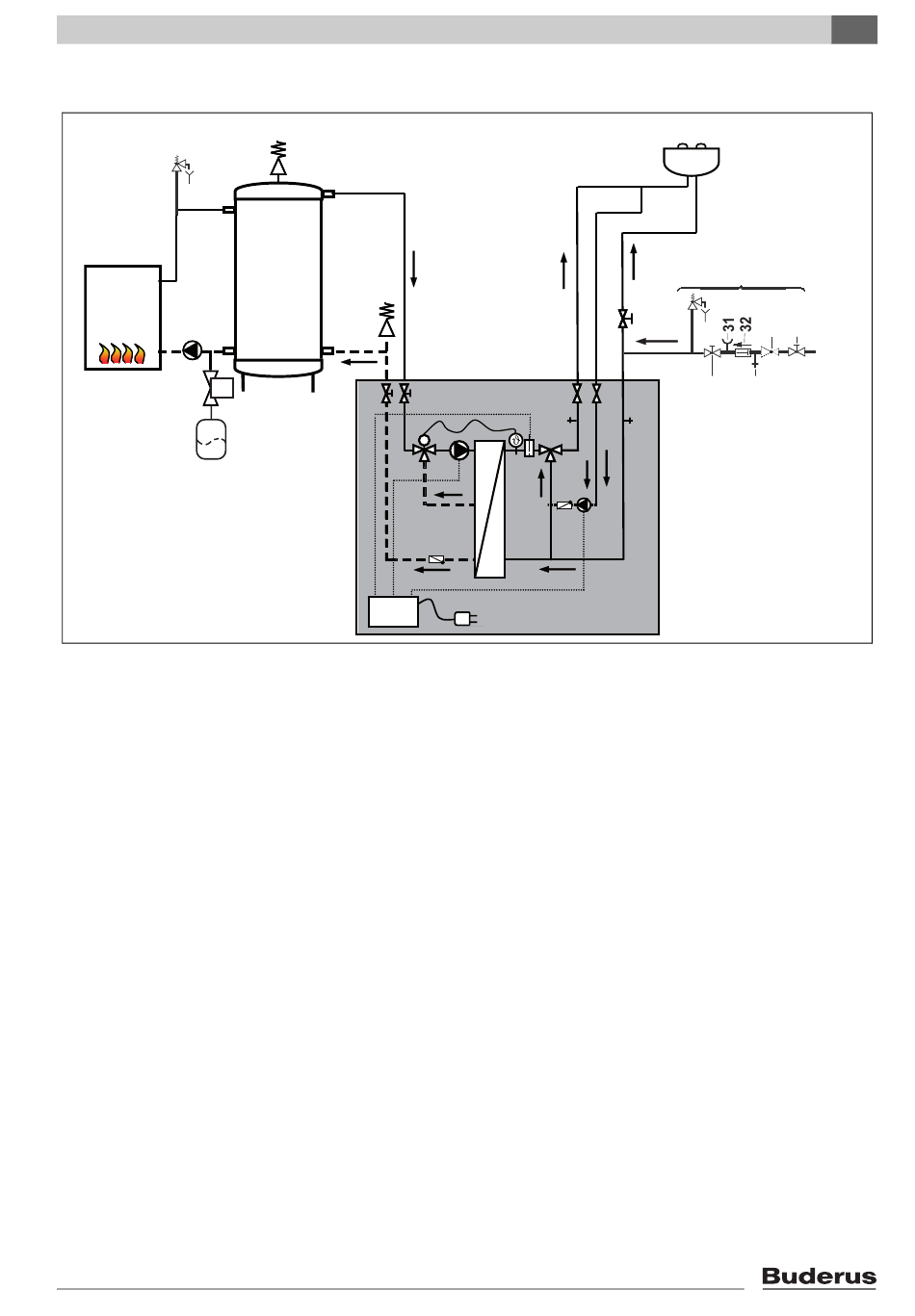

Bild 1 Verwendungsbeispiel Frischwasserstation mit Zirkulationspumpe (schematische Darstellung)
1 Plattenwärmetauscher
2 Bypassleitung
3 Thermostatisches 3-Wege-Ventil
4 Heizungspumpe Frischwasserstation
5 Absperrhahn Speichervorlauf
6 Wasserschalter
7 Thermostatischer Trinkwassermischer
9 Zirkulationspumpe
10 Absperrhahn Warmwasser
11 Absperrhahn Zirkulation
12 Spülanschluss
14 Absperrhahn Speicherrücklauf
15 Steuerung
23 Rückschlagklappe
24 Heizgerät
25 Heizungspumpe Heizgerät
26 Pufferspeicher
27 Entlüfter
28 Absperrhahn Kaltwasser
29 Sicherheitsventil
30 Entwässerungsstelle
31 Manometerstutzen
32 Rückflussverhinderer
33 Druckminderer
34 Absperrventil
35 Prüfventil
40 Membranausdehnungsgefäß mit Kappenventil
KW Kaltwassereintritt
RL Speicherrücklauf
SG Sicherheitsgruppe
VL Speichervorlauf
Logalux FS und FS-Z - Änderungen aufgrund technischer Verbesserungen vorbehalten.
27
VL
26
27
RL
14
5
3
2
23
15
WW
10 11
12
7
6
4
23 9
1
WE Warmwasserzapfstelle
WW Warmwasseraustritt
ZL Zirkulationsleitung
Angaben zum Zubehör
WE
ZL
SG
29
28
33
34
30
34 35
12
6 720 617 727-20.1SL
2
KW
