8.4
Heizungspumpe tauschen
B Netzstecker ziehen.
B Absperrhähne Vor- und Rücklauf [5+14] schließen
(
Bild 18, Seite 24).
B Elektrische Anschlussleitung entfernen.
B Kopf der Heizungspumpe entfernen.
B Neuen Kopf der Heizungspumpe mit neuer Dichtung
montieren.
B Absperrhähne öffnen und Frischwasserstation auf
Dichtheit prüfen.
B Elektrische Anschlussleitung wieder anschließen.
B Netzstecker wieder einstecken.
B Frischwasserstation ausreichend entlüften (
Kapitel 4.3).
Logalux FS und FS-Z - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Inspektion und Wartung
8.5
Zirkulationspumpe tauschen
B Netzstecker ziehen.
B Absperrhähne Warmwasser [10], Zirkulation [11] und
die bauseitigen Absperrhähne Kaltwasser [28+34]
schließen (
Bild 18, Seite 24).
B Elektrische Anschlussleitung entfernen.
B Kopf der Zirkulationspumpe entfernen.
B Neuen Kopf der Zirkulationspumpe mit neuer Dichtung
montieren.
B Absperrhähne öffnen und Frischwasserstation auf
Dichtheit prüfen.
B Elektrische Anschlussleitung wieder anschließen.
B Einstellungen der Zeitschaltuhr mit Temperatursteue-
rung an der Zirkulationspumpe übertragen (
Seite 18).
B Netzstecker wieder einstecken.
B Frischwasserstation ausreichend entlüften (
Kapitel 4.3).
2.
1.

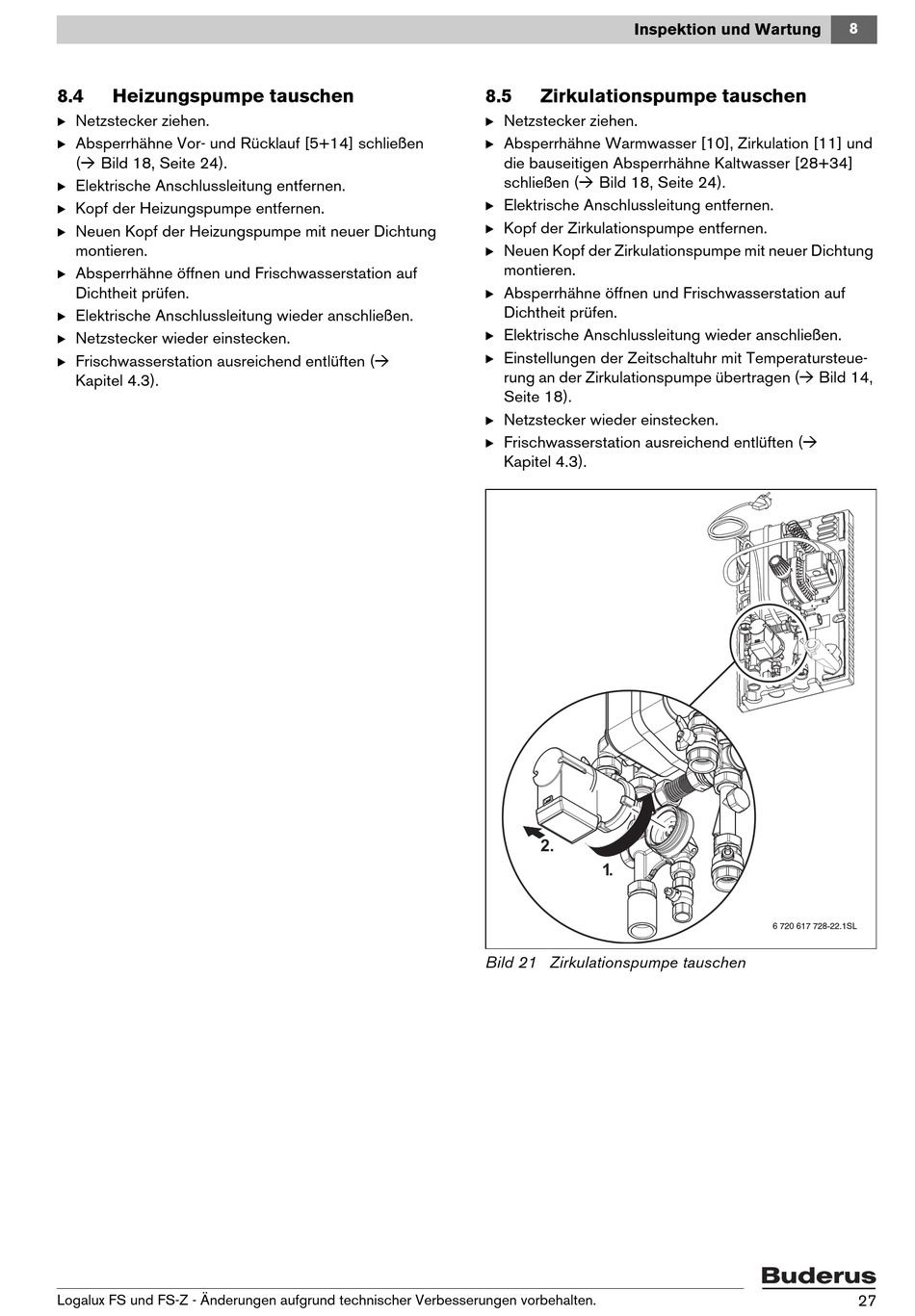

Bild 21 Zirkulationspumpe tauschen
8
Bild 14,
6 720 617 728-22.1SL
27
