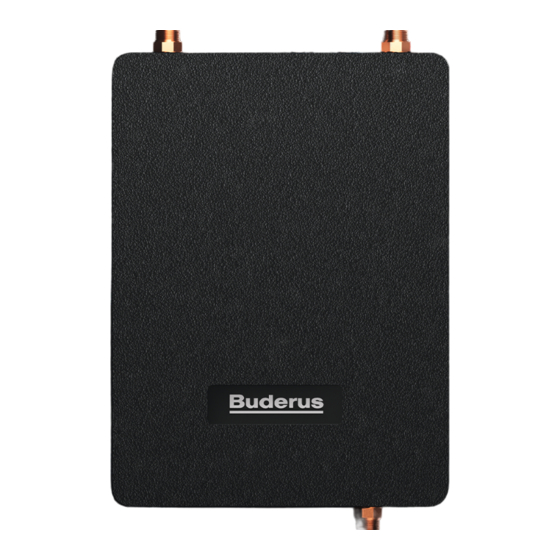

Angaben zur Frischwasserstation – Spannungsfreiheit feststellen. Lieferumfang ▶ Anschlusspläne weiterer Bauteile ebenfalls beachten. ▶ Lieferumfang auf Unversehrtheit und Vollständigkeit prüfen. Verbrühungsgefahr Verbrühungsgefahr durch Temperaturen im Warmwasser- und Zirkulati- onskreis von 55-60 °C. ▶ Um Verbrühungen zu vermeiden, an jeder Warmwasserzapfstelle Mischbatterien vorsehen.
Angaben zur Frischwasserstation Modul MS100 Die Anschlüsse [2] und [3] ( Bild 3) müssen während Maximaler Leiterquerschnitt des Betriebes geöffnet sein. Daher sind die Kugelhähne mit einem Lack gegen Verdrehen gesichert. • Anschlussklemme 230 V • 2,5 mm • Anschlussklemme Kleinspan- •...
Vorschriften EG-Konformitätserklärung H [mbar] Dieses Produkt entspricht in Konstruktion und Betriebsverhalten den europäischen Richtlinien sowie den ergänzenden nationalen Anforde- rungen. Die Konformität wurde mit der CE-Kennzeichnung nachgewie- sen. Die Konformitätserklärung kann beim Hersteller angefordert werden (Adresse siehe Rückseite). Vorschriften ▶ Für die Montage und den Betrieb der Anlage die landesspezifischen und örtlichen Normen und Richtlinien beachten.
Montage der Bauteile Frischwasserstation an der Wand montieren Montage der Bauteile HINWEIS: Anlagenschaden durch falsche Dübel. Allgemeine Hinweise beachten ▶ Nur Dübel verwenden, die für den Baustoff der Wand ▶ Beim Montieren der Rohrleitungen die Anschlüsse der Frischwasser- geeignet sind. Die mitgelieferten Dübel sind für Be- station gegen Verdrehen sichern.
Montage der Bauteile Frischwasserstation am Speicher montieren 1. Halteblech handfest an Frischwasserstation schrauben. (Zubehör) 2. Frischwasserstation mit Halteblech am obersten Stutzen einhängen. Dieses Zubehör ist geeignet für die im Kapitel 4.6 (Seite 10) beschrie- ▶ Sicherstellen, dass das Halteblech in der Nut der jeweiligen Stutzen benen Speicher.
Seite 8
Montage der Bauteile Langes Anschlussrohr vom Zubehör SZ8 montieren Langes Anschlussrohr vom Zubehör SZ9 montieren ▶ Um das lange Anschlussrohr gerade auszurichten, bei Bedarf: ▶ Um das lange Anschlussrohr gerade auszurichten, bei Bedarf: – Distanzstück 20 mm montieren und mit Teflonband –...
Montage der Bauteile Zirkulationsstrang montieren (Zubehör) Frischwasserstation hydraulisch anschließen Die Baugruppe Zirkulationsstrang besteht aus: Pumpe mit integrierter VORSICHT: Anlagenschaden durch undichte Anschlüs- Schwerkraftbremse, Rohr und Kugelhahn. 1. Mit einem Messer die Durchführung des Zirkulationsstranges aus- ▶ Alle Rohrleitungen und Anschlüsse spannungsfrei in- schneiden.
Elektrischer Anschluss Speicher hydraulisch anschließen Elektrischer Anschluss Die folgenden Grafiken zeigen mögliche Pufferspeicher in den Größen 500 l bis 1.000 l mit den möglichst zu nutzenden Anschlüssen. GEFAHR: Stromschlag! ▶ Anleitungen der Speicher beachten. ▶ Vor Installation dieses Produktes: Wärmeerzeuger und alle weiteren BUS-Teilnehmer allpolig von der Netzspannung trennen.
Elektrischer Anschluss Beschreibung der Frischwasserfunktionen Anschlussklemmenbelegung und Anlagenbeispiele Durch Hinzufügen von Funktionen zum Frischwassersystem wird die ge- Mit der Bedieneinheit (Zubehör) sind verschiedene Systeme und Funk- wünschte Anlage zusammengestellt. tionen und möglich. Die Zuordnung des Anschlussplanes zum Frisch- wassersystem (2) kann mit folgenden Fragen erleichtert werden: Zirkulation (A) •...
Inbetriebnahme 6.2.1 Frischwasserstation ▶ Anlage mit Hilfe der technischen Dokumente der Speicher, Kessel und Regler in Betrieb nehmen. HINWEIS: Ausfall des Volumenstromfühlers. 6.2.2 Gesamtsystem ▶ Damit sich keine komprimierten Luftpolster in den Rohrleitungen aufbauen, mehrere Warmwasser- Im Wasser gebundene Luft setzt sich erst nach einer ge- Zapfstellen öffnen.
Inbetriebnahme Menü Diagnose Monitorwerte Beispiel ( Bild 27 [1]): Um eine Warmwassertemperatur von 50 °C zu erreichen, ist bei einer Entnahme von 17 l/min eine Temperatur von In diesem Menü können Informationen zum aktuellen Zustand der Anla- 60 °C im Bereitschaftsteil ausreichend. ge abgerufen werden.
Wartung Wärmetauscher wechseln WARNUNG: Verbrühungsgefahr an der Frischwasser- Hinweise für eine Verkalkung können sein: station durch Undichtigkeiten. • Die Rücklauftemperatur im Primärkreis ist permanent zu hoch. ▶ Kugelhähne Kaltwasser und Warmwasser langsam • Die Warmwasser-Solltemperatur wird bei hohen Zapfraten nicht wieder öffnen.
Wartung Protokoll für Inbetriebnahme, Inspektion, Wartung Um die Funktionssicherheit der Anlage und Gewährleis- tungsansprüche sicherzustellen, ist eine jährliche Kontrolle und Wartung erforderlich. ▶ Anleitungen der Bauteile beachten! ▶ Inbetriebnahme- und Wartungsprotokoll der Frisch- wasserstation beachten! ▶ Unten aufgeführte Tätigkeiten durchführen. Allgemeine Angaben zur Anlage Betreiber: Anlagenstandort:...
