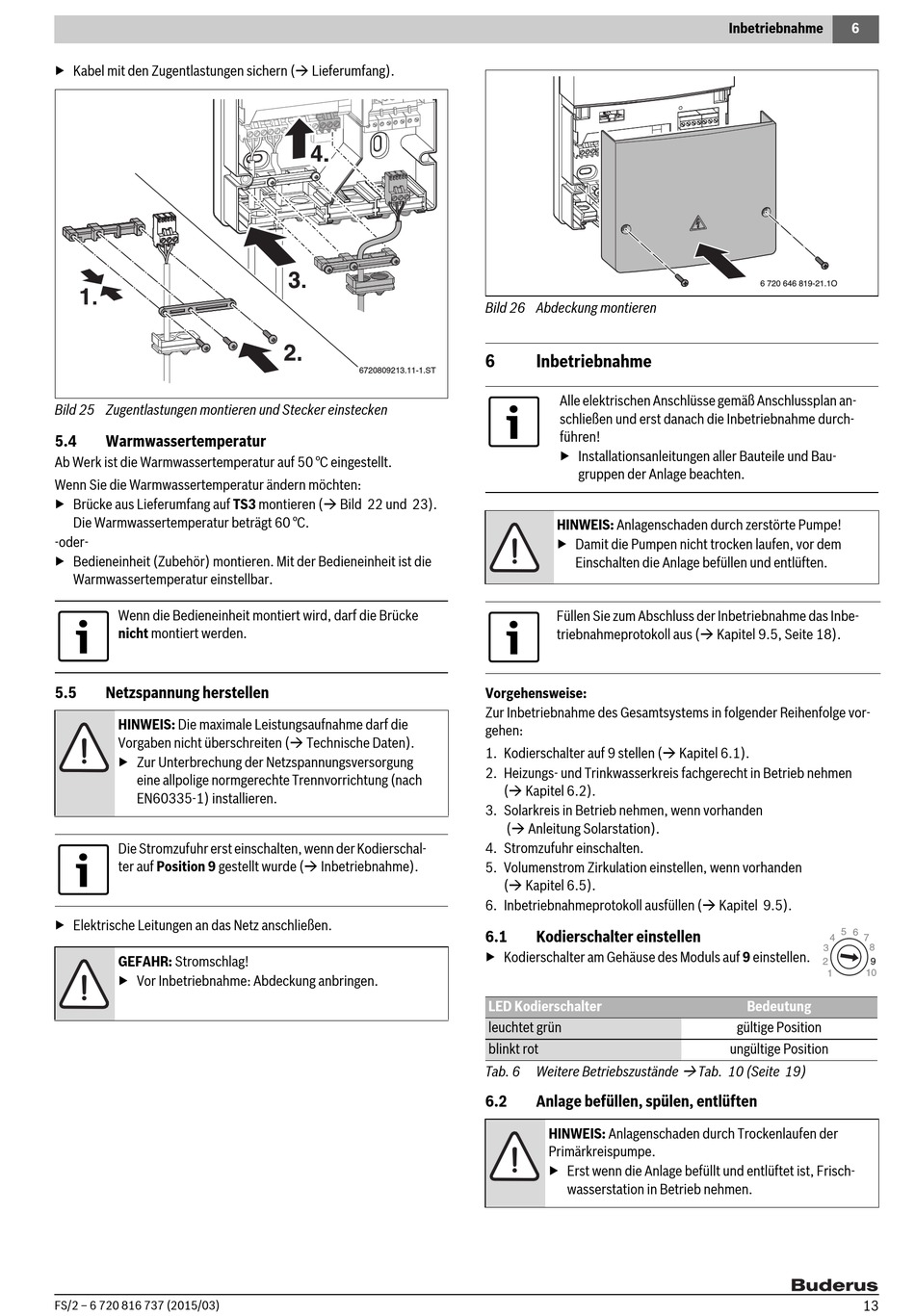

▶ Kabel mit den Zugentlastungen sichern ( Lieferumfang).
Bild 25 Zugentlastungen montieren und Stecker einstecken
5.4

Warmwassertemperatur

Ab Werk ist die Warmwassertemperatur auf 50 °C eingestellt.
Wenn Sie die Warmwassertemperatur ändern möchten:
▶ Brücke aus Lieferumfang auf TS3 montieren ( Bild 22 und 23).
Die Warmwassertemperatur beträgt 60 °C.
-oder-
▶ Bedieneinheit (Zubehör) montieren. Mit der Bedieneinheit ist die
Warmwassertemperatur einstellbar.
Wenn die Bedieneinheit montiert wird, darf die Brücke
nicht montiert werden.
5.5

Netzspannung herstellen

HINWEIS: Die maximale Leistungsaufnahme darf die
Vorgaben nicht überschreiten ( Technische Daten).
▶ Zur Unterbrechung der Netzspannungsversorgung
eine allpolige normgerechte Trennvorrichtung (nach
EN60335-1) installieren.
Die Stromzufuhr erst einschalten, wenn der Kodierschal-
ter auf Position 9 gestellt wurde ( Inbetriebnahme).
▶ Elektrische Leitungen an das Netz anschließen.
GEFAHR: Stromschlag!
▶ Vor Inbetriebnahme: Abdeckung anbringen.
FS/2 – 6 720 816 737 (2015/03)
Bild 26 Abdeckung montieren
6
6720809213.11-1.ST 6720809213.11-1.ST
Vorgehensweise:
Zur Inbetriebnahme des Gesamtsystems in folgender Reihenfolge vor-
gehen:
1. Kodierschalter auf 9 stellen ( Kapitel 6.1).
2. Heizungs- und Trinkwasserkreis fachgerecht in Betrieb nehmen
( Kapitel 6.2).
3. Solarkreis in Betrieb nehmen, wenn vorhanden
( Anleitung Solarstation).
4. Stromzufuhr einschalten.
5. Volumenstrom Zirkulation einstellen, wenn vorhanden
( Kapitel 6.5).
6. Inbetriebnahmeprotokoll ausfüllen ( Kapitel 9.5).
6.1
▶ Kodierschalter am Gehäuse des Moduls auf 9 einstellen.
LED Kodierschalter
leuchtet grün
blinkt rot
Tab. 6
6.2

Inbetriebnahme

Alle elektrischen Anschlüsse gemäß Anschlussplan an-
schließen und erst danach die Inbetriebnahme durch-
führen!
▶ Installationsanleitungen aller Bauteile und Bau-
gruppen der Anlage beachten.
HINWEIS: Anlagenschaden durch zerstörte Pumpe!
▶ Damit die Pumpen nicht trocken laufen, vor dem
Einschalten die Anlage befüllen und entlüften.
Füllen Sie zum Abschluss der Inbetriebnahme das Inbe-
triebnahmeprotokoll aus ( Kapitel 9.5, Seite 18).

Kodierschalter einstellen


Weitere Betriebszustände Tab. 10 (Seite 19)
Anlage befüllen, spülen, entlüften
HINWEIS: Anlagenschaden durch Trockenlaufen der
Primärkreispumpe.
▶ Erst wenn die Anlage befüllt und entlüftet ist, Frisch-
wasserstation in Betrieb nehmen.
Inbetriebnahme 6
6 720 646 819-21.1O
5 6
4 7
3 8
9
2
10
1
Bedeutung
gültige Position
ungültige Position
