4.2
Frischwasserstation anschließen
VORSICHT: Anlagenschaden durch undich-
te Anschlüsse.
B Alle Leitungen und Anschlüsse span-
nungsfrei installieren.
VORSICHT: Rückstände im Rohrnetz kön-
nen das Zubehör beschädigen.
B Rückstände durch Spülen des Rohrnetzes
entfernen.
B Trinkwasserseitige Leitungen [WW] und [KW]
anschließen. Hierbei Absperrhahn 1" (
[10]) und Anschlussstück (
Dichtung verwenden.
B Wenn die Frischwasserstation mit einer Zirkulations-
pumpe in einer Altanlage eingebaut wird, vor der
Frischwasserstation einen Filter in die Zirkulationslei-
tung einbauen.
Dadurch werden Verunreinigungen und Betriebsstö-
rungen in der Anlage vermieden.
B Bei Frischwasserstation mit Zirkulationspumpe, die Zir-
kulationsleitung [ZL] anschließen. Hierbei Absperrhahn
3/4" (
Bild 3 [11]) mit Dichtung verwenden.
Die Rohrleitungen zwischen Pufferspeicher
und Frischwasserstation möglichst kurz
ausführen und gut isolieren.
B Bauseits auf der Heizungsseite eine wirksame Entlüf-
tung einbauen.
B Empfehlung: Im Speichervorlauf vor der Frischwasser-
station ein Sieb einbauen.
B Heizwasserseitige Leitungen [VL] und [RL] anschlie-
ßen. Hierbei Absperrhähne 1" (
14]) mit Dichtung verwenden.
Logalux FS und FS-Z - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Bild 3 und 4
Bild 3 und 4 [23]) mit
Bild 3 und 4 [5 und
RL
KW

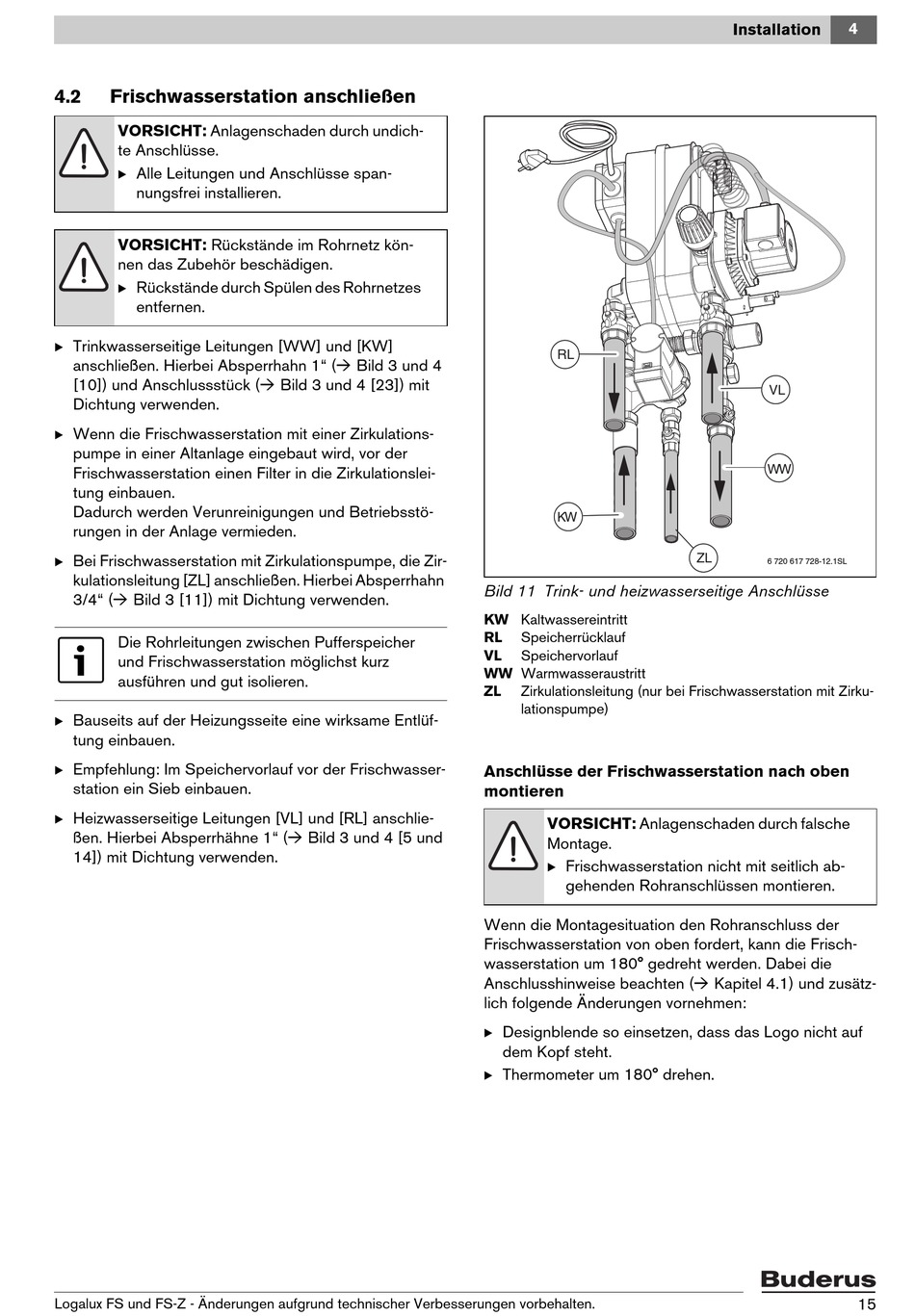

Bild 11 Trink- und heizwasserseitige Anschlüsse
KW Kaltwassereintritt
RL
Speicherrücklauf
VL
Speichervorlauf
WW Warmwasseraustritt
ZL
Zirkulationsleitung (nur bei Frischwasserstation mit Zirku-
lationspumpe)
Anschlüsse der Frischwasserstation nach oben
montieren
VORSICHT: Anlagenschaden durch falsche
Montage.
B Frischwasserstation nicht mit seitlich ab-
gehenden Rohranschlüssen montieren.
Wenn die Montagesituation den Rohranschluss der
Frischwasserstation von oben fordert, kann die Frisch-
wasserstation um 180° gedreht werden. Dabei die
Anschlusshinweise beachten (
lich folgende Änderungen vornehmen:
B Designblende so einsetzen, dass das Logo nicht auf
dem Kopf steht.
B Thermometer um 180° drehen.
4
Installation
VL
WW
ZL
6 720 617 728-12.1SL
Kapitel 4.1) und zusätz-
15
