Inspektion und Wartung
8.2
Plattenwärmetauscher tauschen
Bei starker Verkalkung kann der Plattenwärmetauscher
ausgebaut und ersetzt werden.
Frischwasserstation mit Plattenwärmetauscher
ausbauen
B Netzstecker ziehen.
B Absperrhähne Warmwasser [10], Zirkulation [11]
(wenn vorhanden), Vor- und Rücklauf [5+14] und die
bauseitigen Absperrhähne Kaltwasser [28+34] schlie-
ßen (
Bild 18).
B Überwurfmuttern [36] lösen und Wasser aus der
Frischwasserstation ablassen.
B Spanngurt [37] vom Plattenwärmetauscher lösen.
B Die elektrischen Anschlussleitungen der Heizungs-
pumpe und des Wasserschalters aus der Steuerung
entfernen.
B Beide Muttern [19] an den Befestigungspunkten der
Frischwasserstation lösen.
B Gesamte Frischwasserstation von der hinteren Wär-
medämmung entnehmen. Dabei die hintere Wärme-
dämmung an der Wand lassen.
24

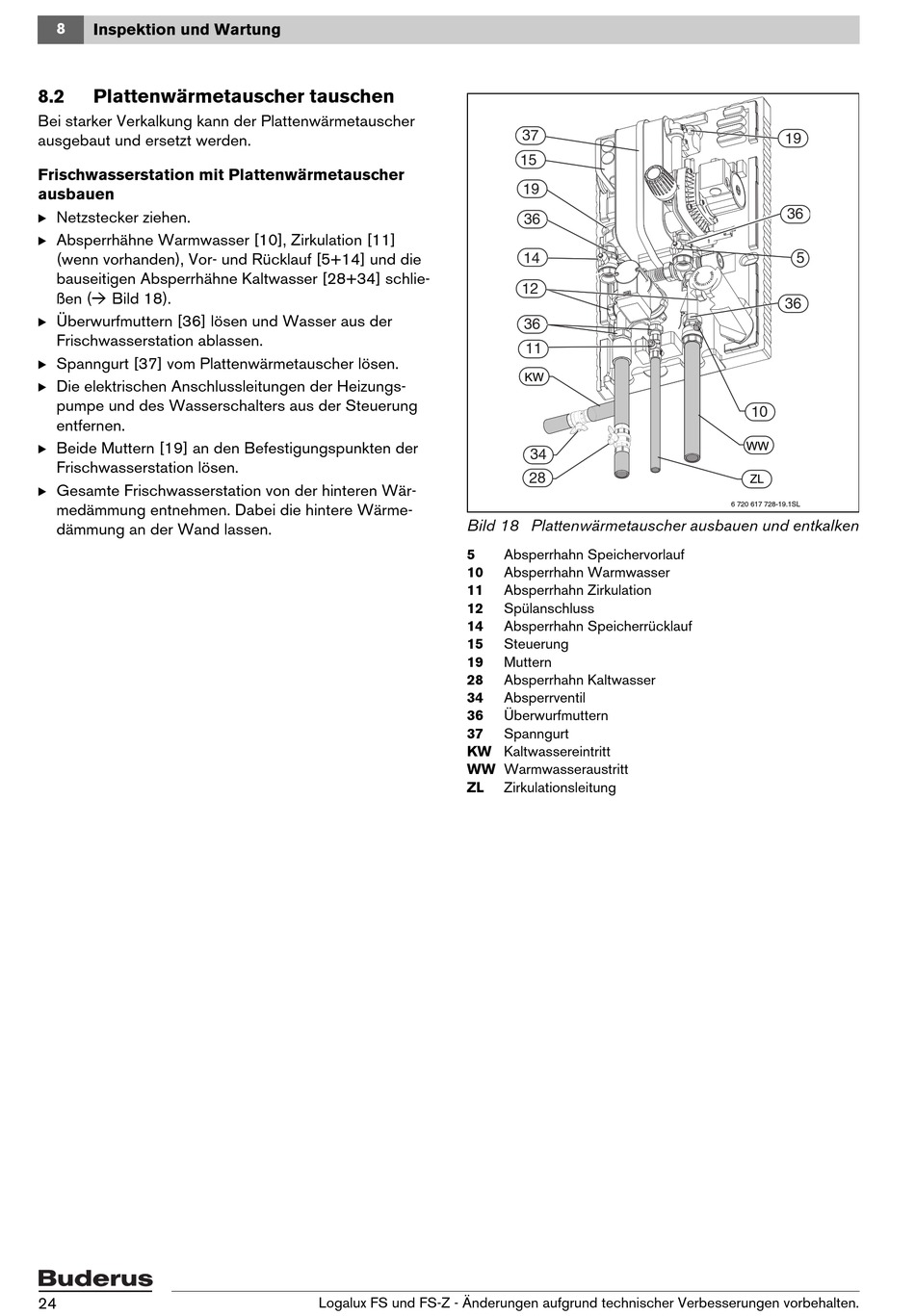

Bild 18 Plattenwärmetauscher ausbauen und entkalken
5
10
11
12
14
15
19
28
34
36
37
