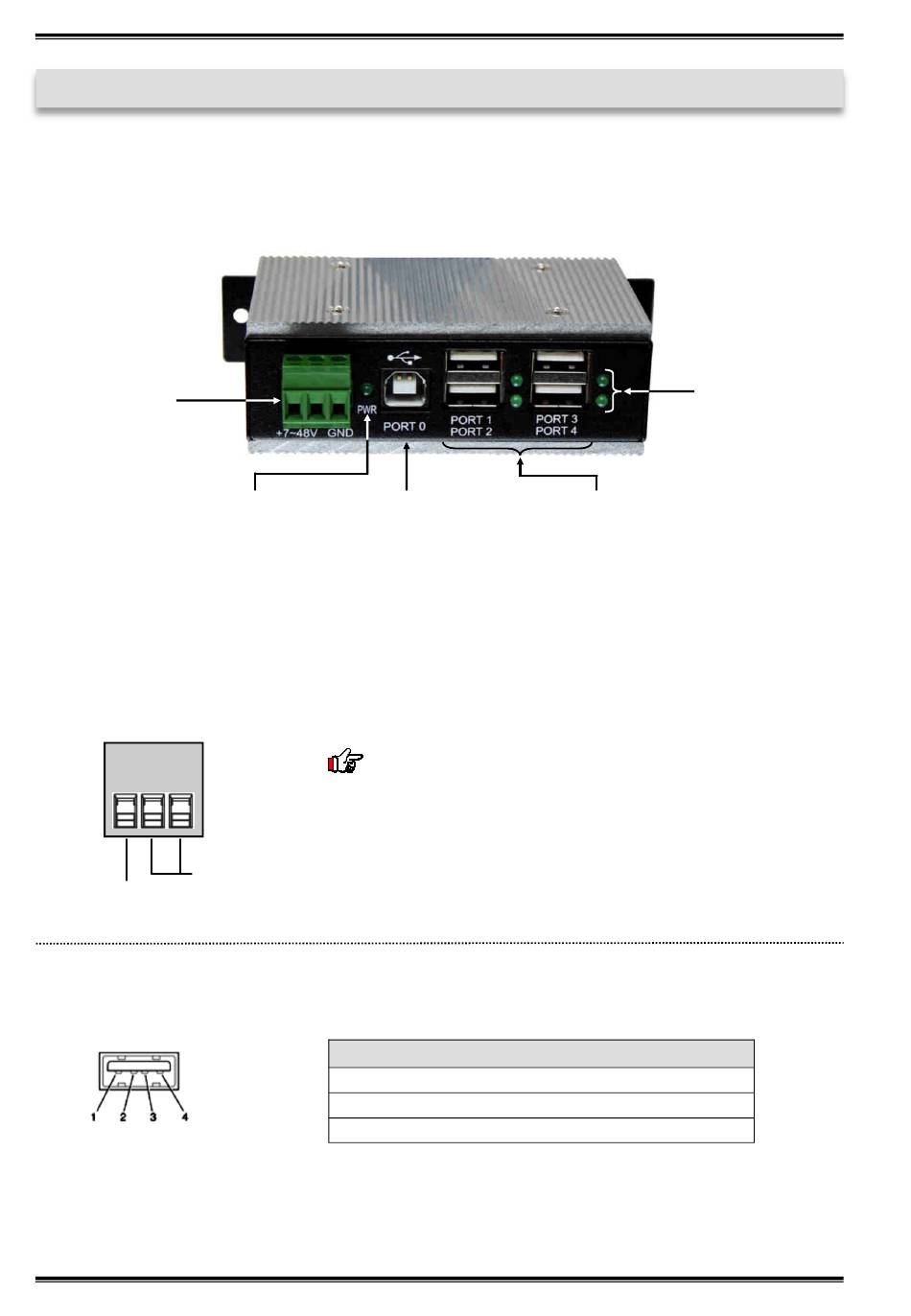

3. Aufbau & Anschlüsse

3.1 Aufbau

7-48V T-Block
für optionales
externes Netzteil
Betriebs LED
3.2 Anschlüsse
+7V - 48V T-Block:
GND (Ground)
+7V - 48V
USB 2.0 A-Buchse:
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
1x USB 2.0
Upstream B-Buchse
ACHTUNG!!!
Schließen Sie niemals Strom an Ground an,
dadurch kann Ihre Hardware zerstört werden!!!
USB 2.0 A-Buchse
Pin Signal
1 VCC
2 DATA-
4
EX-1163HMS-WT
4x USB 2.0
Downstream A-Buchse
Pin Signal
3 DATA+
4 GND
Status LED
für jeden Port
