Exsys EX-1163HM Anleitung

4 port usb 2.0 metall hub für trägerschiene
Vorschau ausblenden Andere Handbücher für EX-1163HM:
Diese Anleitung herunterladen
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

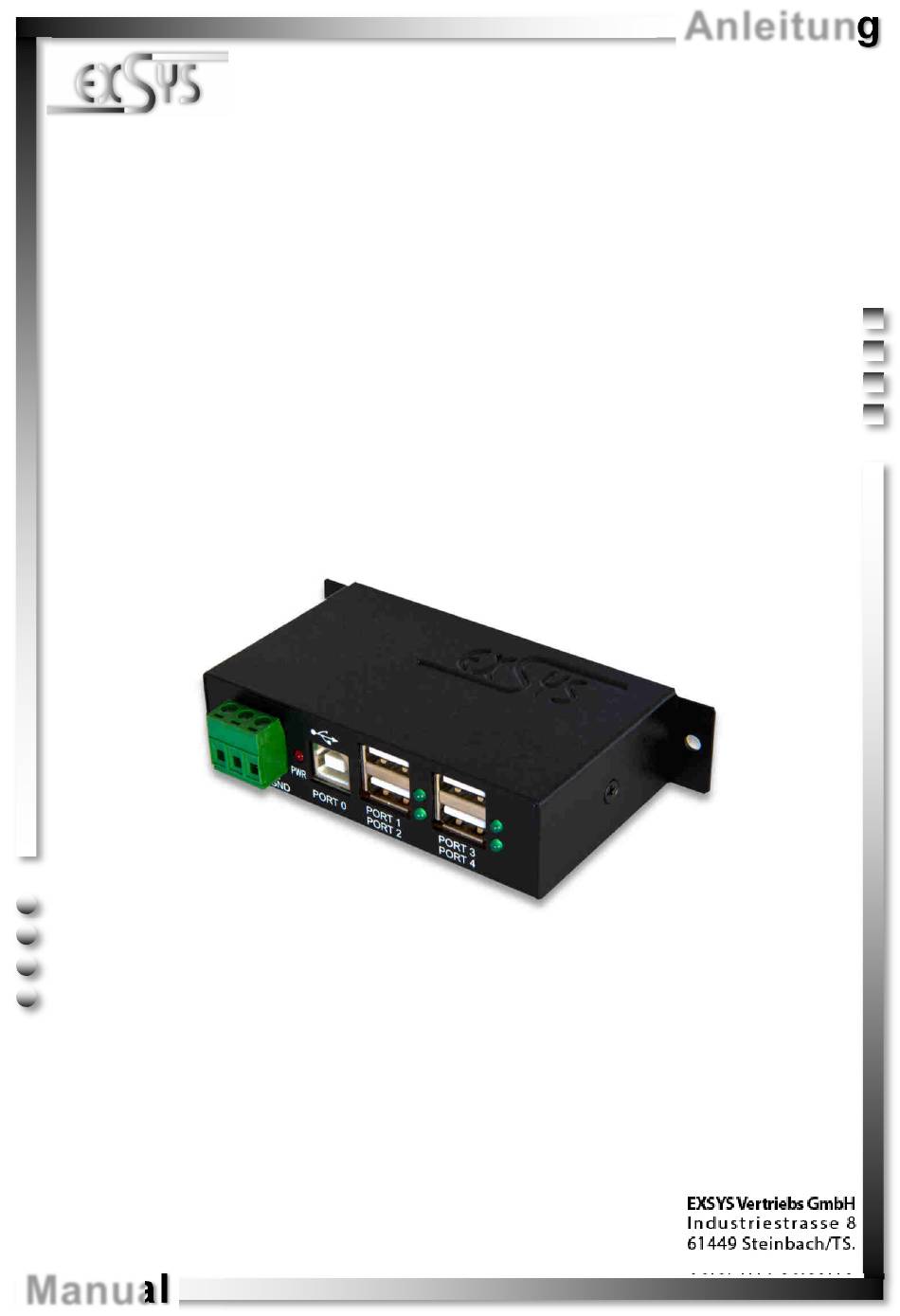

Anleitung
EX-1163HM
4 Port USB 2.0 Metall HUB
für Trägerschiene
4 Port USB 2.0 Metal HUB
for DIN-Rail
Vers. 1.1 / 06.09.18
Manual
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Exsys EX-1163HM

Inhaltszusammenfassung für Exsys EX-1163HM

  • Seite 1 Anleitung EX-1163HM 4 Port USB 2.0 Metall HUB für Trägerschiene 4 Port USB 2.0 Metal HUB for DIN-Rail Vers. 1.1 / 06.09.18 Manual...

  • Seite 2: Inhaltsverzeichnis

    3.1 Layout ······································································································ 9 3.2 Connections ·························································································· 9-10 3.3 Jumper Settings ························································································ 10 Hardware Installation ··········································································· 11 Driver Installation ················································································ 11 Cleaning ··························································································· 11 Technical Information ·········································································· 12 Technical Drawing ·············································································· 12 © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved...

  • Seite 3: Beschreibung

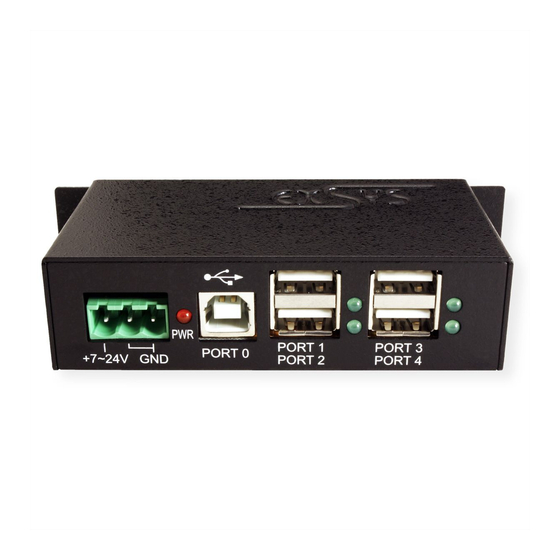

    Deutsch 1. Beschreibung Der EX-1163HM ist ein USB 2.0 Metall HUB für bis zu 4 Endgeräte. Der Hub ist mit 4 Ports für Endgeräte und 1 Port für den Anschluss an den PC ausgestattet. Er unterstützt alle USB Anschlüsse von 1.1 bis 3.1. Durch die Stromversorgung über den Terminal Block, werden an jedem Port die vollen 500mA zur Verfügung gestellt.

  • Seite 4: Aufbau, Anschlüsse & Jumper Einstellungen

    +7V - 24V T-Block: ACHTUNG!!! Schließen Sie niemals Strom an Ground an, dadurch kann Ihre Hardware zerstört werden!!! GND (Ground) +7V - 24V USB 2.0 A-Buchse: USB 2.0 A-Buchse Signal Signal DATA+ DATA- © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved...

  • Seite 5: Jumper Einstellungen

    DATA- 3.3 Jumper Einstellungen Die EX-1163HM wird mit der Einstellung Self-Power ausgeliefert. Sie haben aber die Möglichkeit die EX-1163HM mit Bus-Power zu versorgen. Dafür müssen Sie zu erst das Gehäuse mit den zwei Schrauben auf den Seiten öffnen. Nun müssen Sie den Jumper JP1 von T (Terminal Block) auf U (USB) setzen.

  • Seite 6: Hardware Installation

    3. Verbinden Sie nun das andere Ende (A-Stecker) des mitgelieferten USB Kabels mit der A-Buchse an Ihrem PC. 5. Treiber Installation Alle Betriebssysteme Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX-1163HM automatisch und installiert diesen. ÜBERPRÜFEN DES INSTALLIERTEN TREIBER Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller“ folgen- de Einträge sehen:...

  • Seite 7: Technische Daten

    0° bis 55° Celsius Lagertemperatur: -20° bis 85° Celsius Rel. Luftfeuchtigkeit: 5% bis 95% Stromversorgung: +7 bis +24 Volt Abmessung: 114,50 x 66,43 x 26,00 mm Gewicht: 420g 8. Technische Zeichnung © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved...
