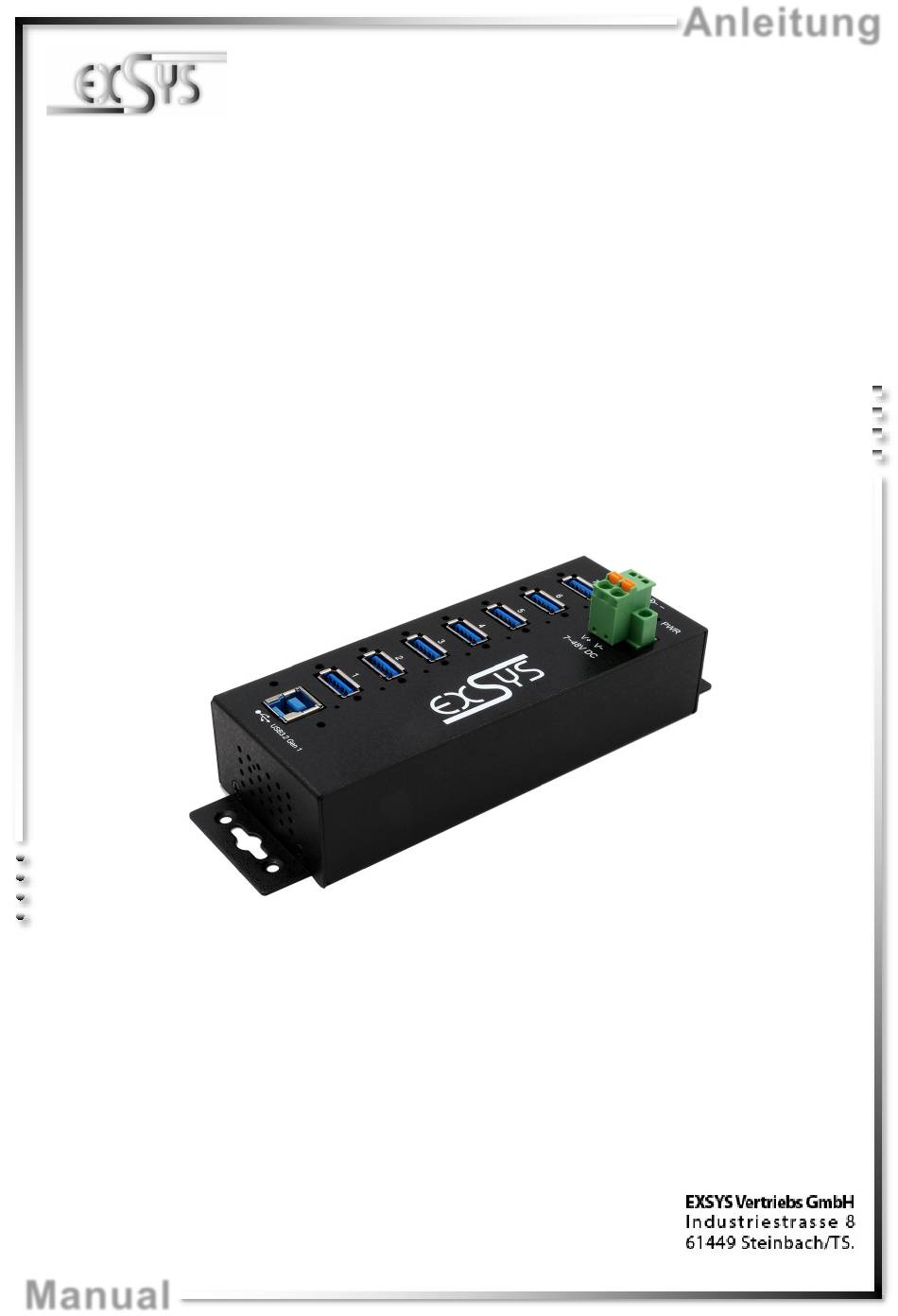

- Seite 1 Anleitung EX-1187HMVS-2 7-Port USB 3.2 Gen 1 Metall HUB mit 15KV ESD Überspannungsschutz für Trägerschiene 4-Port USB 3.2 Gen 1 Metal HUB with 15KV ESD Surge Protection for DIN-Rail Vers. 1.0 / 29.06.22 Manual...
-
Seite 2: Inhaltsverzeichnis
Extent of Delivery ······························································································· 9 Layout & Connectors ···················································································· 10-11 Layout ·······················································································································10 Connectors ············································································································ 10-11 Hardware Installation ························································································· 12 Driver Installation ······························································································ 13 Cleaning ········································································································· 13 Technical Information ························································································ 14 Technical Drawing ···························································································· 14 © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 3: Beschreibung
Deutsch 1. Beschreibung Der EX-1187HMVS-2 ist ein USB 3.2 Gen 1 Metall HUB für bis zu sieben Endgeräte. Der Hub ist mit 7 Ports für Endgeräte und 1 Port für den Anschluss an den PC ausgestattet. Er unterstützt alle USB Ports von 1.1 bis 3.2. -
Seite 4: Aufbau & Anschlüsse
Schließen Sie niemals Strom an Ground an, dadurch kann Ihre Hardware zerstört werden!!! GND (Ground) +7V - 48V +7V bis +48V DC-Buchse: ACHTUNG!!! Nur zur Verwendung mit optional erhältlichem Netzteil! © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved... - Seite 5 StdB_SSTX - Stecker niemals umgekehrt oder mit Gewalt einstecken. USB 3.2 Gen 1 B-Buchse: GND_DRAIN StdB_SSTX+ StdB_SSTX + StdB_SSTX - StdB_SSTX - Achtung! Stecker niemals umgekehrt oder mit VBus Gewalt einstecken. © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved...
-
Seite 6: Hardware Installation
Ihnen nur eine generelle Anleitung zum Einbau des EX-1187HMVS-2 geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems. 1. Installieren Sie den EX-1187HMVS-2 an die Wand oder mit dem mitgelieferten DIN-Rail Kit auf einer Tragschiene. -
Seite 7: Treiber Installation
EX-1187HMVS-2 Deutsch 5. Treiber Installation Alle Betriebssysteme Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX-1187HMVS-2 auto- matisch und installiert diesen. ÜBERPRÜFEN DES INSTALLIERTEN TREIBER Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller“ folgenden Eintrag sehen: Ist dieser oder ein ähnlicher Eintrag vorhanden, ist der USB Hub richtig installiert. -
Seite 8: Technische Daten
0° bis 55° Celsius Lagertemperatur: -20° bis 85° Celsius Rel. Luftfeuchtigkeit: 5% bis 95% Stromversorgung: +7 bis +48 Volt Abmessung: 163,00 x 54,90 x 30,90 mm Gewicht: 562g 8. Technische Zeichnung © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 9: Description

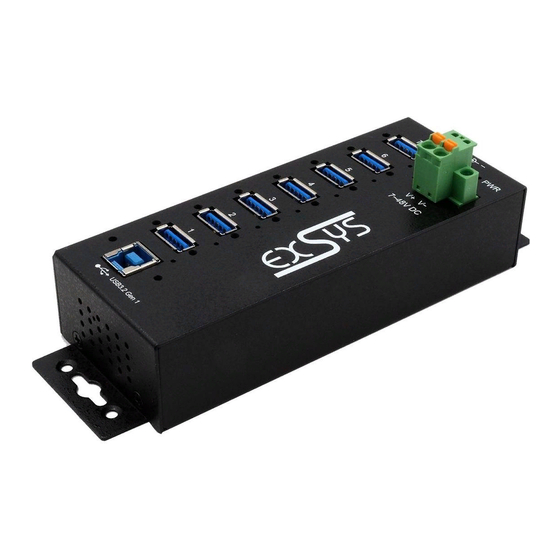

1. Description The EX-1187HMVS-2 is a USB 3.2 Gen 1 metal HUB for up to seven end devices. The hub is equipped with 7 ports for end devices and 1 port for connection to PC. It supports all USB ports from 1.1 to 3.2 and each USB port on the EX-1187HMVS-2 is additionally screwable. -
Seite 10: Layout & Connectors
+7V to +48V T-Block: ATTENTION!!! Never connect power to GND, it will destroy your Hardware!!! GND (Ground) +7V - 48V +7V to +48V DC-Connector: ATTENTION!!! Only for use with optionally available power supply! © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved... - Seite 11 Never plug in with force or in wrong direction. USB 3.2 Gen 1 B-Port: GND_DRAIN StdB_SSTX+ StdB_SSTX + StdB_SSTX - StdB_SSTX - Attention! Never plug in with force VBus or in wrong direction. © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved...
-
Seite 12: Hardware Installation
Because there are large differences between PC’s, we can give you only a general installation guide for the EX-1187HMVS-2. Please refer your computer’s reference manual whenever in doubt. 1. Install the EX-1187HMVS-2 to the wall or to a DIN-Rail if required. -
Seite 13: Driver Installation
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In the area of the connectors please make sure that no fibres from the cloth remain in the connectors. Attention! Never use a moist or wet cloth for cleaning! © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 14: Technical Information
32° to 131° Fahrenheit Storage Temperature: -40° to 185° Fahrenheit Rel. Humidity: 5% to 95% Power: +7 to +48 Volt Size: 163,00 x 54,90 x 30,90 mm Weight: 562g 8. Technical Drawing © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved...
