EX-1163HMS-WT
3. Aufbau & Anschlüsse
3.2 Anschlüsse

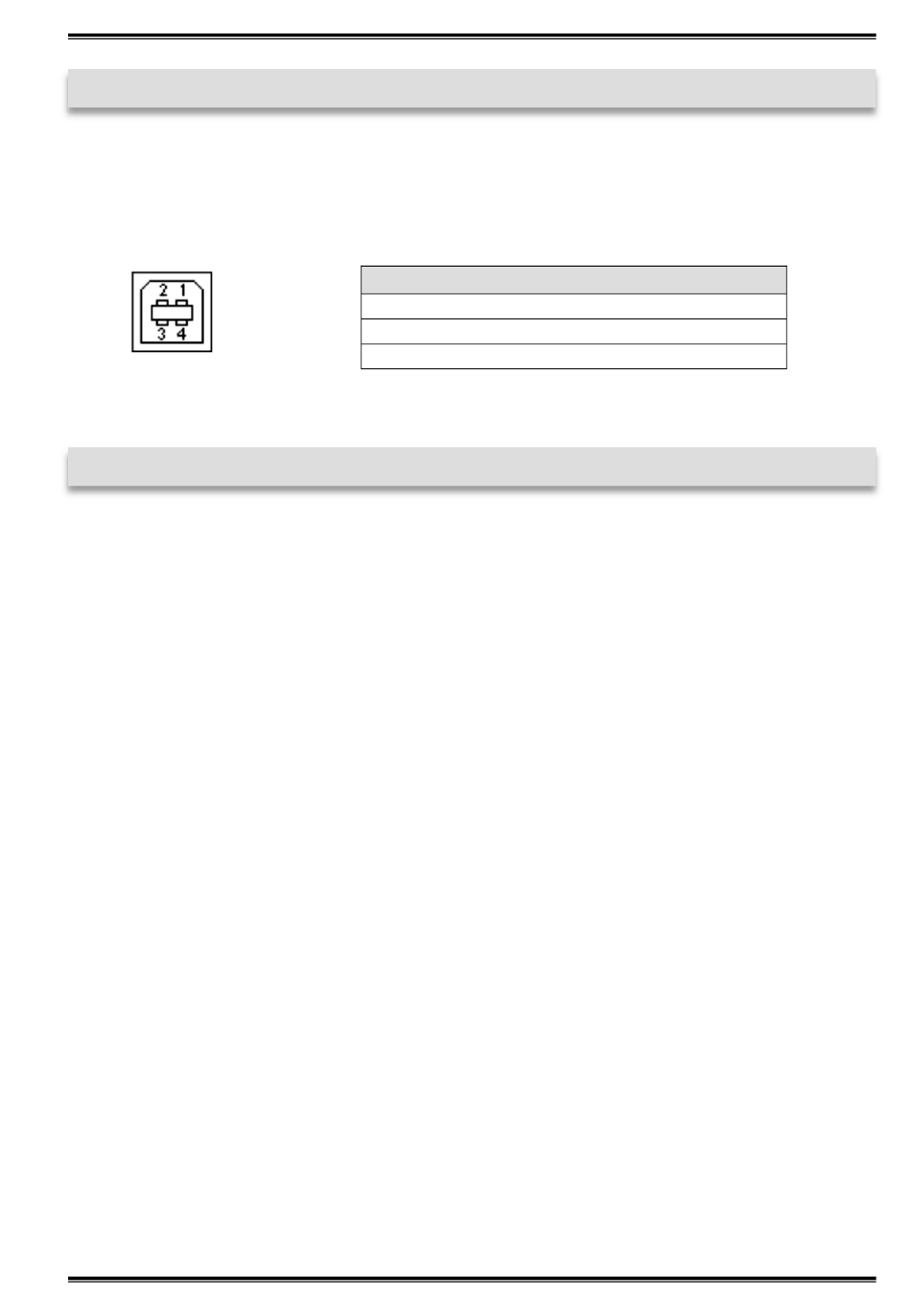

USB 2.0 B-Buchse:
4. Hardware Installation
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwi-
schen PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-
1163HMS-WT geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung
Ihres Computersystems.
1. Verbinden Sie das mitgelieferte USB Kabel mit der USB B-Buchse des Hub´s.
2. Verbinden Sie jetzt den Stromanschluss des optionalen Netzteils mit dem Terminal
Block des Hub´s und stecken Sie den Netzstecker des Netzteils in eine Steckdose.
3. Verbinden Sie nun das andere Ende (A-Stecker) des mitgelieferten USB Kabels mit
der A-Buchse an Ihrem PC.
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
USB 2.0 B-Buchse
Pin
Signal
1
VCC
2
DATA-
5
Pin
Signal
3
DATA+
4
GND
Deutsch
