Zusätzlich ist auch der Bereich, abgehend vom geraden Strahlungs-bereich
der effektiven Feuerraumöffnung jeweils um 300 mm nach links und nach
rechts zu schützen (siehe Abbildung).
Öffnungs-
breite

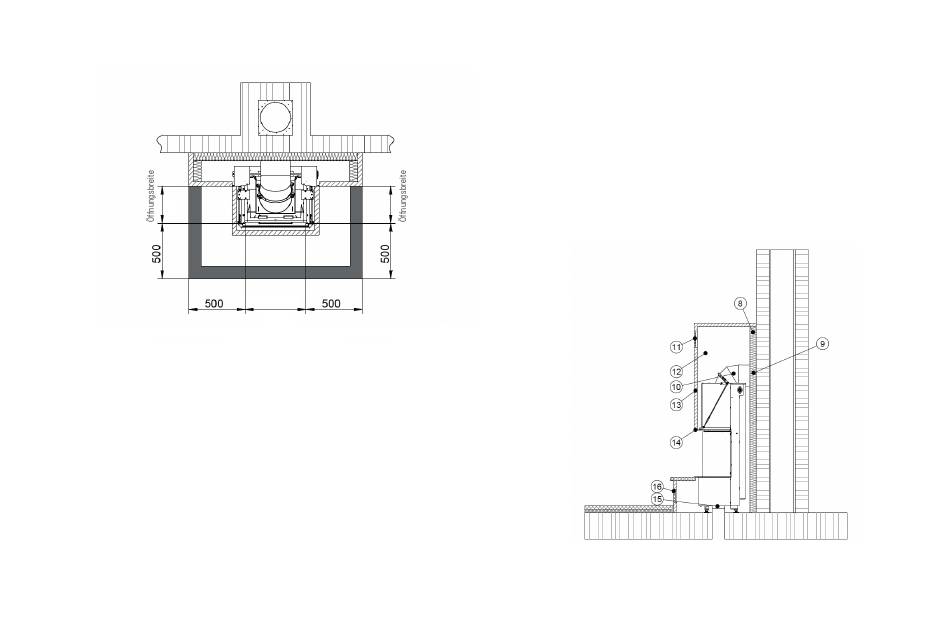

Die Abbildung zeigt eine beispielhafte Aufbausituation eines Premium A-3RL-60h und gilt exemplarisch für
jede Brennzelle.
Aufbau und Dämmung der Heizkammer
(8) Dämmung der Heizkammer gemäß den Wärmedämmstoffdicken der
technischen Daten
(9) Wandmuffe ggf. mit Dichtschnur
(10) Abgasrohr (Verbindungsstück)
(11) Zuluftgitter (Warmluftaustritt) Die Platzierung ist so zu wählen, dass
zwischen Oberkante des Gitters und der Decke 500 mm Abstand ist.
(12) Heizkammer
(13) Kaminanlagenverkleidung aus nicht brennbarem Baustoff
(14) Selbsttragende Blende mit Isolierstreife
(15) separater Verbrennungsluftanschluss
(16) Umluftgitter (Kaltluftzufuhr)
Die Abbildung zeigt eine beispielhafte Aufbausituation eines Premium A-3RL-60h und gilt exemplarisch für
jede Brennzelle.
Ist die Anbauwand eine brennbare Wand, so ist eine zusätzliche Vormaue-
rung, gemäß Angaben in den technischen Daten, zu errichten.
