SMA Solar Technology AG

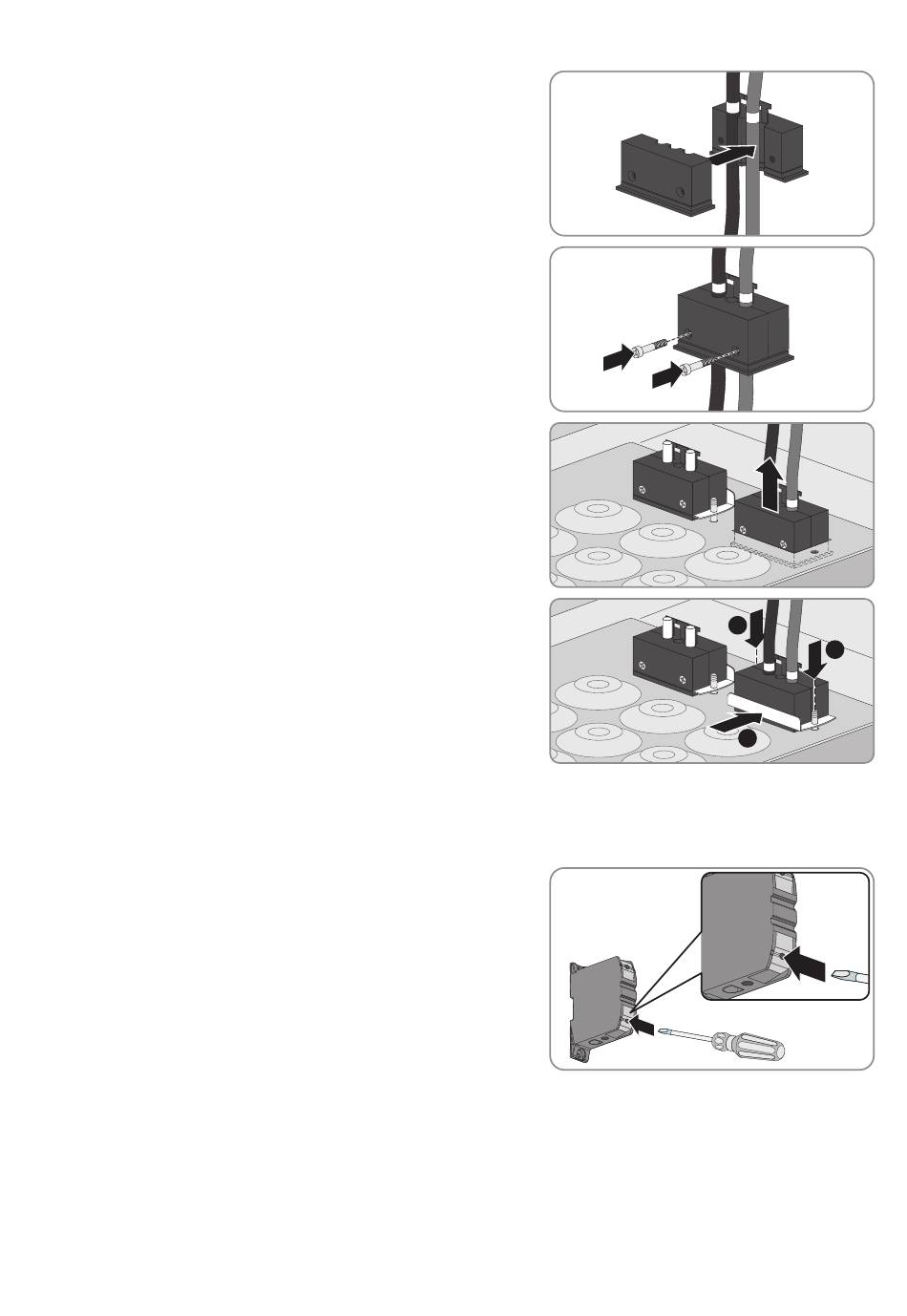

5. Die Datenkabel mit ausreichender Kabellänge von der
Durchführung bis zur gewünschten Anschluss-Stelle in die Hälfte
der Kabeldurchführung mit den T-förmigen Befestigungsstegen
legen und mit Kabelbindern fixieren.
6. Beide Hälften wieder zusammenschrauben. Schrauben handfest
anziehen.
Die Datenkabel und der Platzhalter (Kunststoff-Stab) müssen fest
zwischen die beiden Seiten der 2‑teiligen Kabeldurchführung
gepresst sein. Nur so ist die Dichtheit des Gehäuses
gewährleistet.
7. Kabeldurchführung inklusive Kabel von außen in das Gehäuse
einsetzen.
8. Befestigungsplatte der 2‑teiligen Kabeldurchführung aufstecken
und die Befestigungsschrauben handfest anziehen.
9. Schritte 1 bis 9 mit den verbleibenden Datenkabeln wiederholen. Dazu die zweite 2-teilige Kabeldurchführung
verwenden.
9.4
Leistungskabel an Federkraftklemmen anschließen
1. Den Schraubendreher in den Klemmkontakt der Federkraftklemme
einführen.
Betriebsanleitung
9 Wiederkehrende Handlungen
2
1
MC-BOX-12-3-20-BE-de-13
2
35
