2. Den Schutzleiter an der Erdungsschiene anschließen (SW17,
Drehmoment: 15 Nm). Dazu die Schraubklemme aus dem
Lieferumfang verwenden.
3. Den Neutralleiter an der Federkraftklemme N am Anschluss X104:4 anschließen (siehe Kapitel 9.4, Seite 35).
4. Die Außenleiter an den Federkraftklemmen L1, L2 und L3 am Anschluss X104:1 bis X104:3 anschließen.
5. Für die Zugentlastung der Leistungskabel die Leistungskabel an der dafür vorgesehenen Kabelabfangschiene
befestigen. Dazu mitgelieferte Kabelschellen und Gegenwannen verwenden.
6.7
Sunny Island anschließen

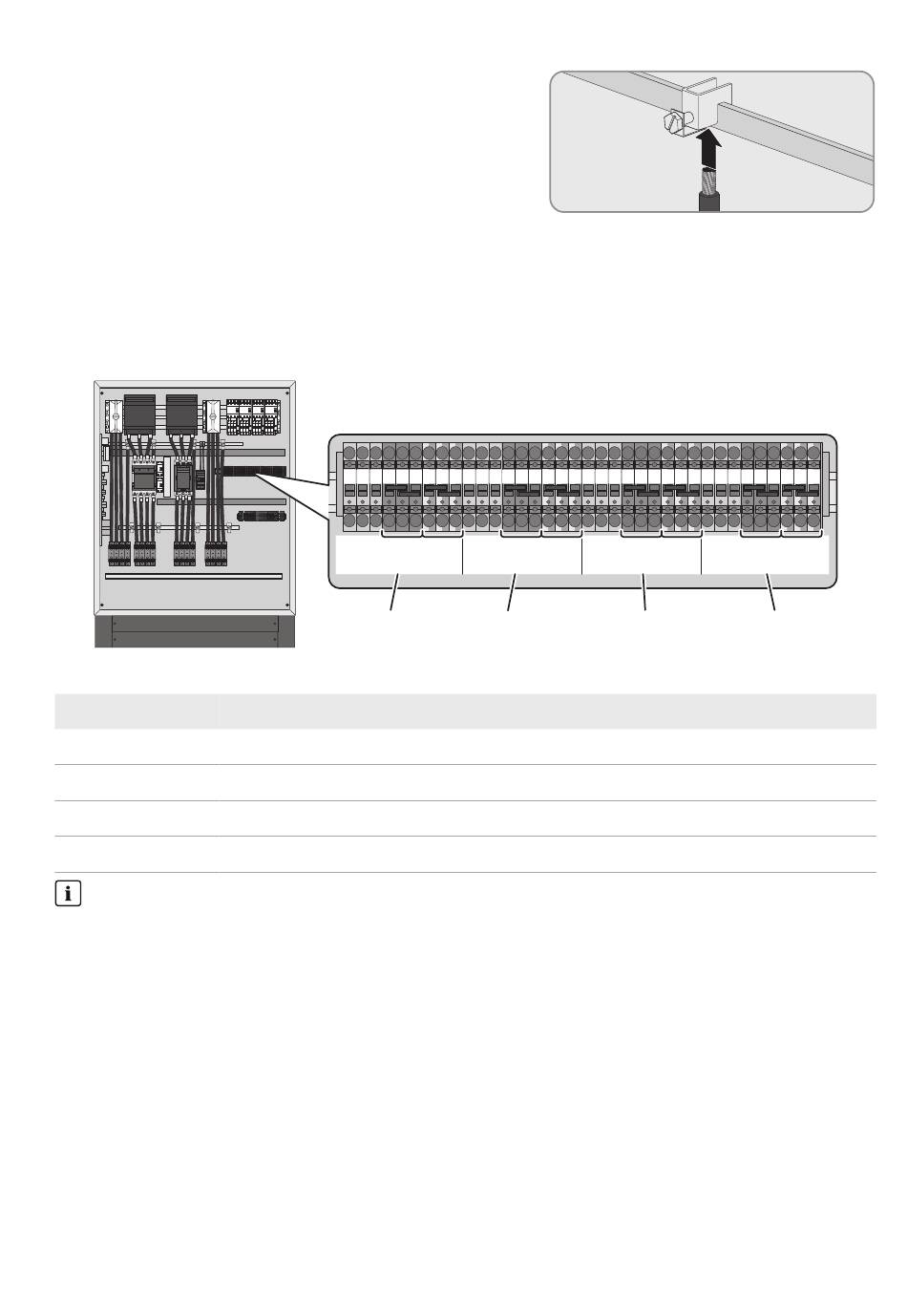

Abbildung 10: Übersicht der Federkraftklemmen für den Anschluss der Leistungskabel der Sunny Island
Position
Erklärung
A
Anschlussklemme für die Leistungskabel des Main Clusters
B
Anschlussklemme für die Leistungskabel des Extension Clusters 1
C
Anschlussklemme für die Leistungskabel des Extension Clusters 2
D
Anschlussklemme für die Leistungskabel des Extension Clusters 3
Absicherung der Sunny Island
Die Leistungskabel jedes Sunny Island sind mit einem Leitungsschutzschalter 40 A im Inneren der Multicluster-Box
abgesichert.
Kabelanforderungen:
☐ AC-Leiter und DC-Leiter müssen immer in getrennten Kabeln geführt werden.
☐ Leiterquerschnitt: 0,5 mm² bis 10 mm²
Vorgehen:
1. Die Leistungskabel in die Multicluster-Box einführen (siehe Kapitel 9.2, Seite 33).
2. Die Außenleiter, die Neutralleiter und die Schutzleiter aller Sunny Island an den Federkraftklemmen X105 für die
Wechselrichter Sunny Island anschließen (siehe Kapitel 9.4, Seite 35).
Betriebsanleitung
1 2
3
4
5 6
7
8
9
1 2
3
4
L1 L2 L3
N
PE
L1 L2 L3
Main Cluster
Extension Cluster 1
B
A
5 6
7
8
9
1 2
3
4
5 6
7
8
N
PE
L1 L2 L3
N
PE
Extension Cluster 2
C
MC-BOX-12-3-20-BE-de-13
