6 Elektrischer Anschluss
Position
Bezeichnung
H
Federkraftklemmen X106 bis X113 zum Anschließen der Steuerkabel der Sunny Island, Batteriesi-
cherung, Grid-Connect-Box oder NA-Box
I
Erdungsschiene X100 zum Anschließen der Schutzleiter des Generators, der elektrischen Verbrau-
cher und der PV-Anlage sowie für den Anschluss der Multicluster-Box an den Potenzialausgleich
Bei Installation von Grid-Connect-Box oder NA-Box wird hier auch der Schutzleiter der Grid-
Connect-Box oder der NA-Box angeschlossen.
Beim Anschluss des öffentlichen Stromnetzes direkt an die Multicluster-Box wird hier auch der
Schutzleiter des öffentlichen Stromnetzes angeschlossen (siehe Kapitel 6.4.1, Seite 22).
J
Kabelabfangschiene
K
Anschluss X104 mit Federkraftklemmen L1, L2, L3 und N zum Anschließen der Außenleiter und
des Neutralleiters der PV-Anlage
L
Anschluss X103 mit Federkraftklemmen L1, L2, L3 und N zum Anschließen der Außenleiter und
des Neutralleiters der Hauptverteilung für elektrische Verbraucher
M
Anschluss X102 mit Federkraftklemmen L1, L2, L3 und N zum Anschließen der Außenleiter und
des Neutralleiters des Generators
Beim Anschluss des öffentlichen Stromnetzes direkt an die Multicluster-Box werden hier auch die
Außenleiter des öffentlichen Stromnetzes angeschlossen (siehe Kapitel 6.4.1, Seite 22).
N
Anschluss X101 mit Federkraftklemmen L1, L2, L3 und N zum Anschließen der Außenleiter und
des Neutralleiters der Grid-Connect-Box oder der NA-Box
Bei ausschließlicher Installation der Multicluster-Box werden diese Anschlussklemmen nicht beschal-
tet.
O
SIBUCTRL mit RJ45-Buchsen zum Anschließen der Datenkabel
P
Sicherungen zum Schutz der internen Verkabelung
6.1.2
Unteransicht

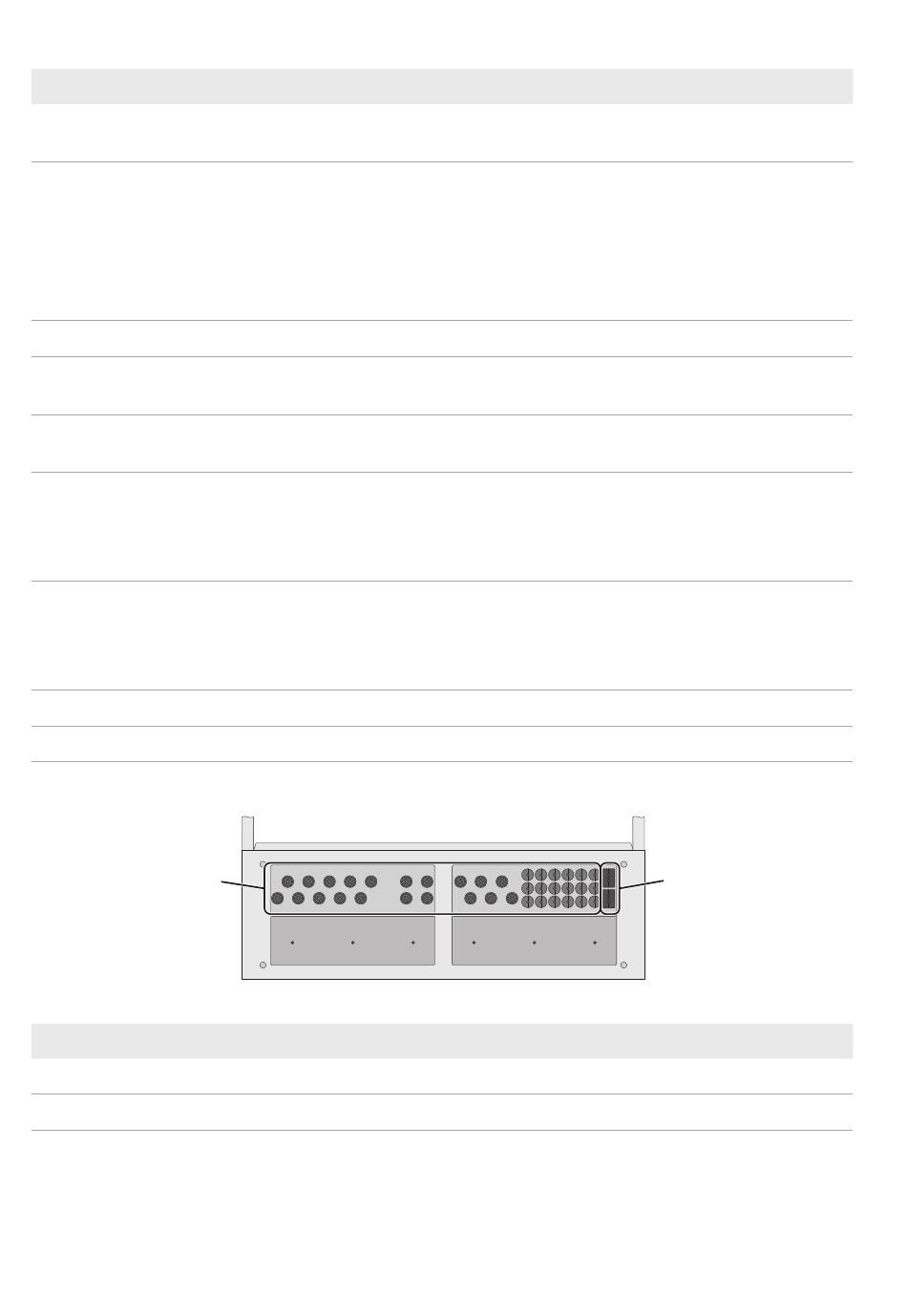

Abbildung 8: Kabeleinführungen im Boden der Multicluster-Box
Position
Bezeichnung
A
Bodenplatte mit Membranen zum Durchführen der Leistungskabel
B
2-teilige Kabeldurchführung zum Durchführen der Datenkabel
20
MC-BOX-12-3-20-BE-de-13
A
SMA Solar Technology AG
B
Betriebsanleitung
