SMA Solar Technology AG
6.2
Multicluster-Box ohne Grid-Connect-Box oder NA-Box installieren
Wenn die Multicluster-Box ohne Grid-Connect-Box und NA-Box installiert wird, müssen die Anschlussklemmen des
Erdungsschütz und des Generatorschütz mit einer Drahtbrücke versehen werden.

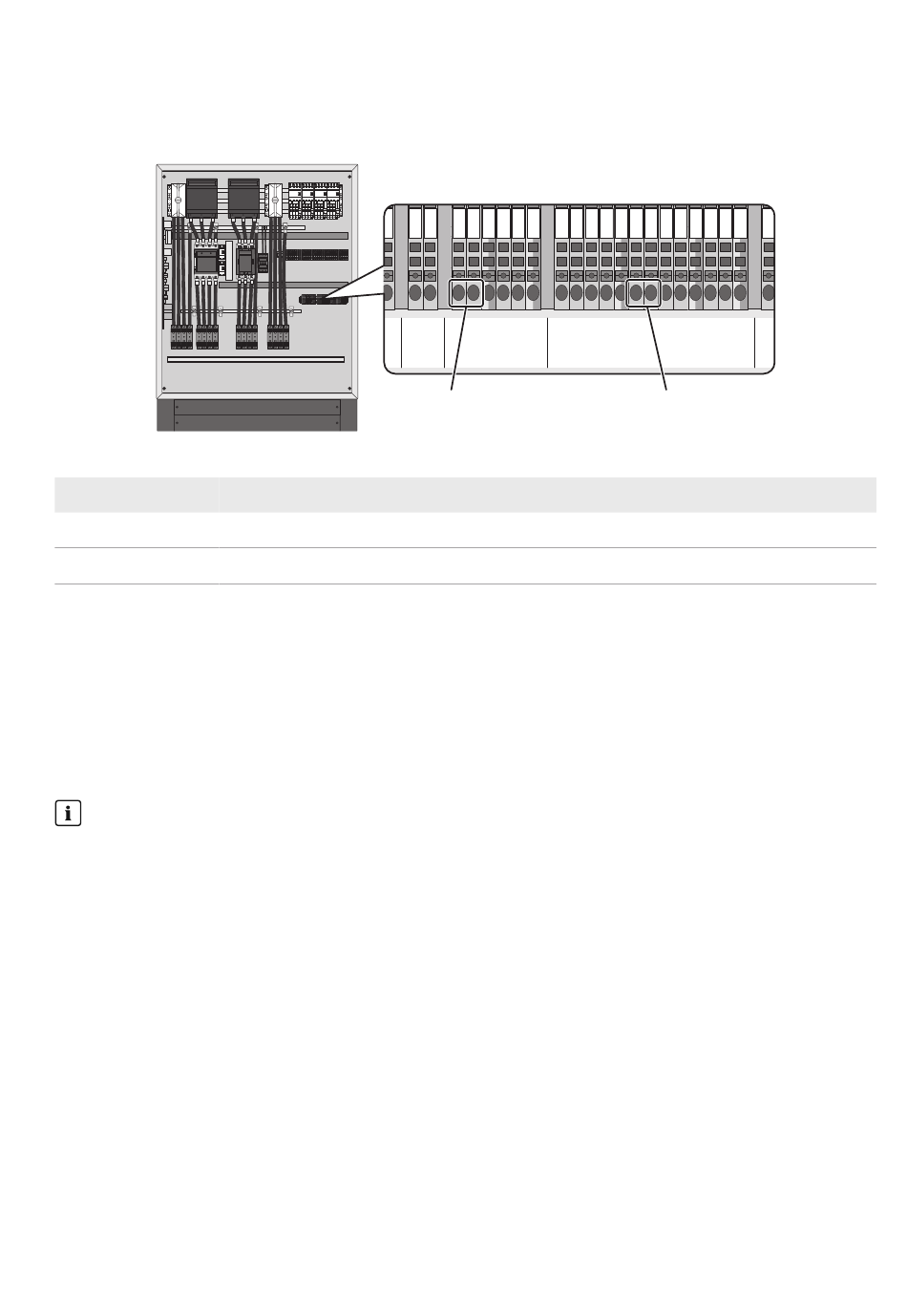

Abbildung 9: Übersicht der gesetzten Drahtbrücken bei Installation der Multicluster-Box ohne Grid-Connect-Box oder NA-Box
Position
A
Position der Drahtbrücke für Verriegelung des Erdungsschützes
B
Position der Drahtbrücke für Verriegelung des Generatorschützes
Vorgehen:
1. X110:1 und X110:2 für die Verriegelung des Erdungsschütz mit einer Drahtbrücke kurzschließen.
2. X111:6 und X111:7 für die Verriegelung des Generatorschütz mit einer Drahtbrücke kurzschließen.
6.3
Generator anschließen
Sie können an die Multicluster-Box einen 3-phasigen Generator anschließen. Die Außenleiter werden in der
Multicluster-Box über Sicherungslasttrennschalter geführt. Werkseitig sind NH1-Sicherungseinsätze 200 A in den
Sicherungslasttrennschalter eingebaut.
Ausgangssicherung des Generators hat Einfluss auf Auslegung der Leistungskabel der
PV‑Anlage
Beachten Sie, dass die Auslegung der Ausgangssicherung des Generators die Auslegung des Kabels der PV-
Anlage beeinflusst (siehe Kapitel 6.6, Seite 24).
Kabelanforderungen:
☐ Material der Leiter: Kupfer
☐ Leiterquerschnitt: 50 mm² bis 150 mm²
☐ Die Leistungskabel müssen erdschluss- und kurzschluss-sicher verlegt sein.
☐ AC-Leiter und DC-Leiter müssen immer in getrennten Kabeln geführt werden.
Vorgehen:
1. Die Leistungskabel in die Multicluster-Box einführen (siehe Kapitel 9.2, Seite 33).
Betriebsanleitung
1 2 3 4
1 2
1 2
3
4
+ _
DC DC
X106
X107
X110
A
5
6
1 2
3 4
5
6
7
8 9 10 11 12 13
X111
B
MC-BOX-12-3-20-BE-de-13
6 Elektrischer Anschluss
