NA-Box / Grid-Connect-Box anschließen
Ausgangssicherung des Netzanschlusses hat Einfluss auf Auslegung der Leistungskabel der
PV‑Anlage
Beachten Sie, dass die Auslegung der Netzsicherung die Auslegung des Kabels der PV-Anlage beeinflusst (siehe
Kapitel 6.6, Seite 24).
Voraussetzungen:
☐ Bei Grid-Connect-Box: Die Grid-Connect-Box muss ordnungsgemäß aufgestellt sein (siehe Betriebsanleitung der
Grid-Connect-Box).
☐ Bei NA-Box: Die NA-Box muss ordnungsgemäß aufgestellt sein (siehe Betriebsanleitung der NA-Box).
Kabelanforderungen:
☐ Material der Leiter: Kupfer
☐ Leiterquerschnitt: 50 mm² bis 150 mm²
☐ Die Leistungskabel müssen erdschluss- und kurzschluss-sicher verlegt sein.
☐ AC-Leiter und DC-Leiter müssen immer in getrennten Kabeln geführt werden.
Vorgehen:
1. Die Leistungskabel in die Multicluster-Box einführen (siehe Kapitel 9.2, Seite 33).

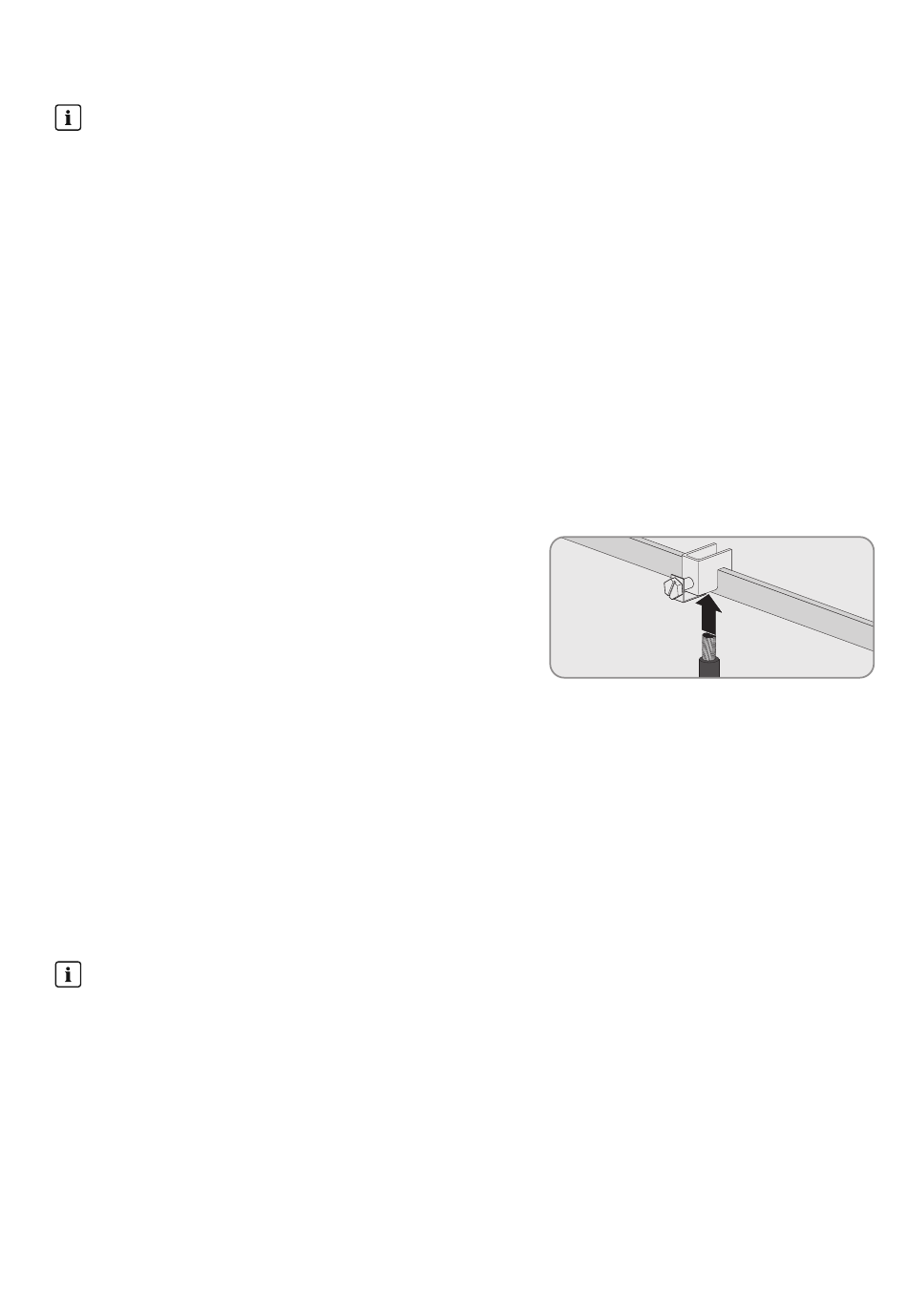

2. Den Schutzleiter an der Erdungsschiene anschließen (SW17,
Drehmoment: 15 Nm). Dazu die Schraubklemme aus dem
Lieferumfang verwenden.
3. Den Schutzleiter an der Erdungsschiene anschließen (SW17, Drehmoment: 15 Nm). Dazu die Schraubklemme
aus dem Lieferumfang verwenden.
4. Die Außenleiter an den Federkraftklemmen L1, L2 und L3 am Anschluss X101:1 bis X101:3 anschließen (siehe
Kapitel 9.4, Seite 35).
5. Sicherstellen, dass am Anschluss der Grid-Connect-Box / NA-Box ein rechtes Drehfeld anliegt.
6. Für die Zugentlastung der Leistungskabel die Leistungskabel an der dafür vorgesehenen Kabelabfangschiene
befestigen. Dazu mitgelieferte Kabelschellen und Gegenwannen verwenden.
6.5
Elektrische Verbraucher anschließen
Die Außenleiter L1, L2 und L3 werden in der Multicluster-Box über einen Sicherungslasttrennschalter geführt.
Werkseitig sind NH1-Sicherungseinsätze 200 A in den Sicherungslasttrennschalter eingebaut.
Leitungsschutz
Die Multicluster-Box ersetzt nicht den Verteiler für elektrische Verbraucher.
• Zwischen Multicluster-Box und elektrischen Verbrauchern einen Verteiler mit Leitungsschutzschaltern zur
Absicherung und Trennung der elektrischen Verbraucher sowie eine Fehlerstrom-Schutzeinrichtung
installieren.
• Alle vor Ort gültigen Normen und Richtlinien zur Installation elektrischer Geräte und Anlagen beachten.
Kabelanforderungen:
☐ Material der Leiter: Kupfer
☐ Leiterquerschnitt: 50 mm² bis 150 mm²
Betriebsanleitung
6 Elektrischer Anschluss
MC-BOX-12-3-20-BE-de-13
